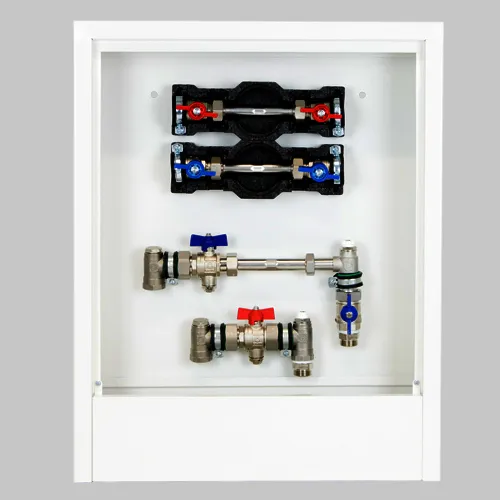

strawa Anschlussstation AS 14-W2-WMZ-AP

Wohnungsanschlussstation mit Wärmezählervorbereitung und Wasserzählerverrohrung Trinkwasser kalt und warm,
Primär- und Sekundäranschluss vertikal, im Aufputzschrank
Bauteile:
Wärmezählerverrohrung
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2 mm M10x1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
- zwei 90°-Winkelanschlussstücken im Vor- und Rücklauf
- Entlüftungsventil im Vor- und Rücklauf
- Flachdichtungen Centellen WS 3825 gelb
Schrank:
Gehäuse mit Rückwand:
- galvanisch verzinktes Stahlblech mit Pulverbeschichtung in weiß RAL 9016
- Bautiefe 125 mm
- zwei verstellbare Montageschienen an der Rückwand zur flexiblen Verteilerbefestigung
- abnehmbares Estrichprallblech
- höhenverstellbare Schrankfüße für Fußbodenaufbau minimal 60 mm und maximal 190 mm
Stecktür:
- galvanisch verzinktes Stahlblech mit Pulverbeschichtungin weiß RAL 9016
- versenkter weißer Drehriegel
- alternativ auch mit Kunststofffstecktür in weiß ähnlich RAL 9016 lieferbar
Bemaßung:
- Baubreite: 496 mm
- Bauhöhe: 620-750 mm
- Tiefe: 125 mm
Technische Daten:
- max. Betriebsdruck: 6 bar Heizung
- max. Betriebsdruck: 10 bar Trinkwasser
- max. Betriebstemperatur: 90 °C
Primäranschluss:
- links, vertikal mit 3/4"IG
Sekundäranschluss:
- rechts, horizontal mit 3/4"AG mit Konus für Klemmringverschraubungen
Wasserzählereinbaustrecke W2 für Trinkwasser kalt und warm
- 4 Stück DVGW-Kugelhähne DN 20
- 2 Stück Wasserzählerdistanzrohr 3/4" Länge 110 mm, mit EPP-Dämmung,
- Anschluss horizontal mit 3/4"IG
