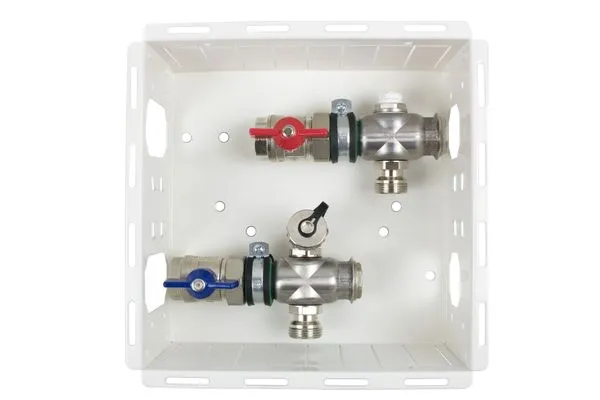

strawa Anschlussstation AS 11h mini

Wohnungsanschlussstation ohne Wärmezählervorbereitung,
Primäranschluss horizontal, Wandzarge mit Abdeckung
Bauteile:
Absperrvorrichtung:
- mit 3/4'' Kugelhahn im Vor- und Rücklauf
- Verrohrung mit 90°-Winkelanschlußstück aus Edelstahl
- mit Entlüftungsventil 1/2'' im Vorlauf- und SFE-Ventil im Rücklauf
- anschlussfertig vormontiert in Unterputz-Wandzarge
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4110
- Flachdichtungen Centellen WS 3825 gelb
Wandzarge mit Abdeckung
Wandzarge:
- feuerverzinktes Stahlblech Bautiefe 90 mm
- seitlich universell vorgestanzte Rohrführungsbleche für den optimalen Verteileranschluss
Abdeckung:
- galvanisch verzinktes Stahlblech in weiß RAL 9016
- verstellbarer (max. 30 mm) Frontrahmen mit Stecktür
Bemaßung:
- Baubreite: 220 mm
- Bauhöhe: 220 mm
- Einbautiefe: 90 mm
- Nischeneinbautiefe 90-130 mm
Technische Daten:
- max. Betriebsdruck: 6 bar (Heizung),
- max. Betriebstemperatur: 90 °C
Primärseite:
- Anschluss horizontal mit Kugelhahn 3/4'' IG im Vor- und Rücklauf
Sekundärseite:
- Anschluss vertikal 3/4'' AG mit Konus, passend für Klemmverschraubungen im Vor- und Rücklauf
