MC4-EVO2 oder MC4-Evo Ready: Welcher Steckverbinder passt?
Vergleichen Sie Kupplungsseite, Polung und Kabelquerschnitt der gelisteten Stäubli-Steckverbinder.
Kurz erklärt: Entscheidend sind die im Anlagenplan festgelegte Produktfamilie, die passende Kupplungsseite, die Polung und der Kabelquerschnitt. Laut Produktbeschreibung sind die MC4-Evo Ready Buchse und der Stecker für 4–6 mm² werkzeuglos bezeichnet. MC4-EVO2 gibt es hier mit Buchse (+) und Stecker (−) für 4–6 mm². Wählen Sie nicht allein nach dem Begriff MC4.
MC4-EVO2 und MC4-Evo Ready sind zwei Produktfamilien von Stäubli-Steckverbindern, die im Sortiment mit unterschiedlichen Modellbezeichnungen geführt werden. Für die Auswahl zählen die genaue Kennung, die benötigte Kupplungsseite und der Kabelquerschnitt.
Sicherheit geht vor
Arbeiten an PV-Steckverbindern bergen Gefahr durch elektrischen Strom. Eine falsche Polung oder eine ungeeignete Verbindung kann Stromschlag und Schäden verursachen. Verbinden, trennen und montieren übernimmt der Fachbetrieb.
Was ist der Unterschied zwischen MC4-EVO2 und MC4-Evo Ready?
Die Namen stehen für zwei Produktfamilien, die im Sortiment getrennt geführt werden. Laut Produktbeschreibung sind MC4-Evo Ready Kupplungsbuchse und Kupplungsstecker DC-Steckverbinder für 4–6 mm² und als werkzeuglos bezeichnet. Die aufgeführten MC4-EVO2 Varianten heißen PV-KBT4-EVO 2/6II-UR als Buchse und PV-KST4-EVO 2/6II-UR als Stecker.
Bei diesen beiden EVO2-Artikeln nennt die Produktbeschreibung außerdem die Polung: Die Buchse ist mit (+), der Stecker mit (−) bezeichnet. Bei den beiden Evo Ready Artikeln nennt die Produktbeschreibung Buchse beziehungsweise Stecker und den Kabelquerschnitt, aber keine Polung. Die Modellbezeichnungen unterscheiden sich ebenfalls. Das sind konkrete Auswahlmerkmale; aus den Familiennamen allein ergibt sich keine Aussage über die Kombination zweier Steckverbinder.
„Produktfamilie, Kupplungsseite, Polung und Kabelquerschnitt gehören gemeinsam in den Abgleich.“
Welche Angaben müssen bei der Auswahl übereinstimmen?
Vergleichen Sie die Produktkennung mit der für Ihre Anlage vorgesehenen Ausführung. Die folgenden Angaben helfen, gleich aussehende Bezeichnungen auseinanderzuhalten und die Auswahl für die konkrete Verbindung einzugrenzen:
- Produktfamilie: Achten Sie darauf, ob MC4-EVO2 oder MC4-Evo Ready vorgesehen ist. Der gemeinsame Begriff MC4 ersetzt nicht die genaue Kennung.

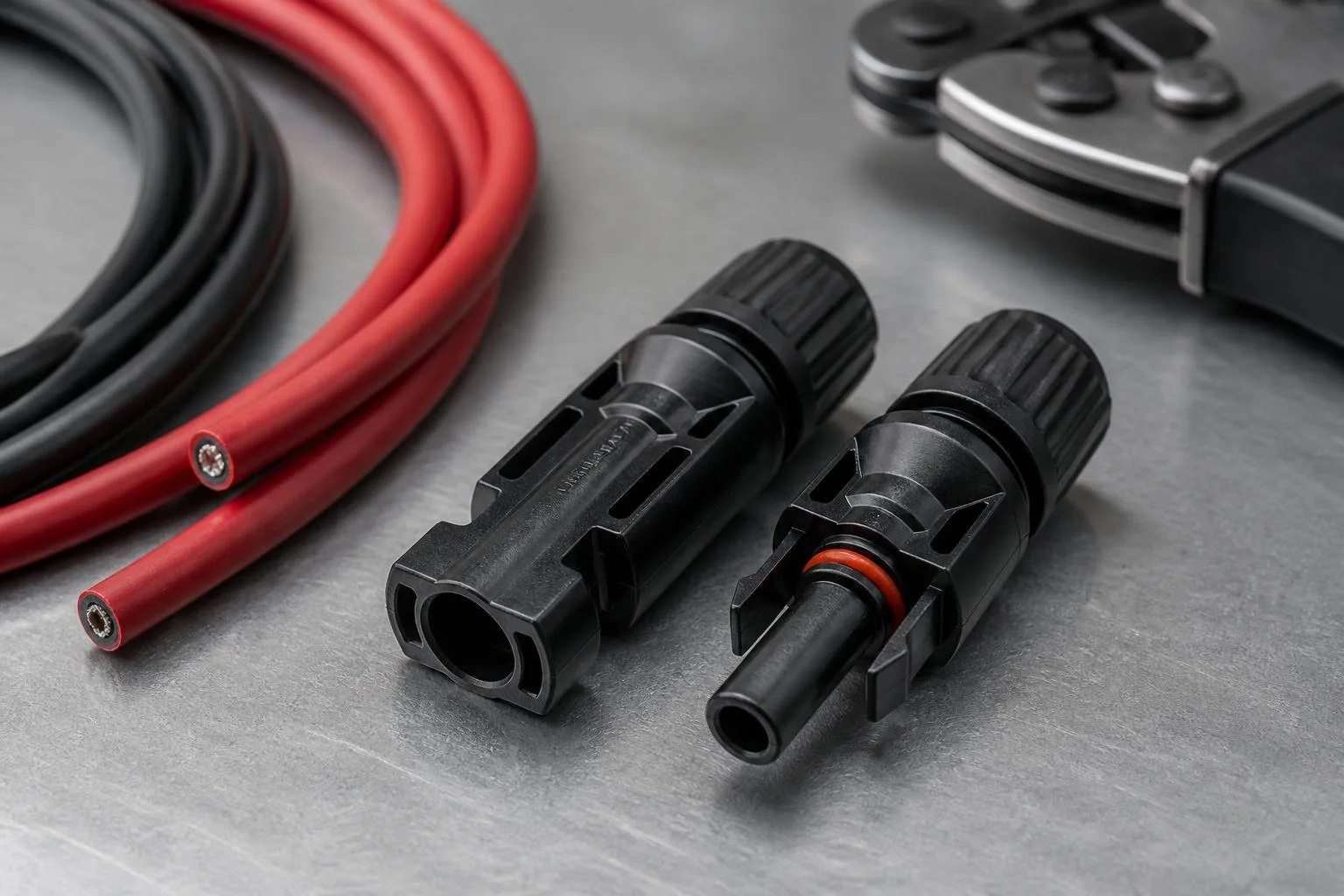

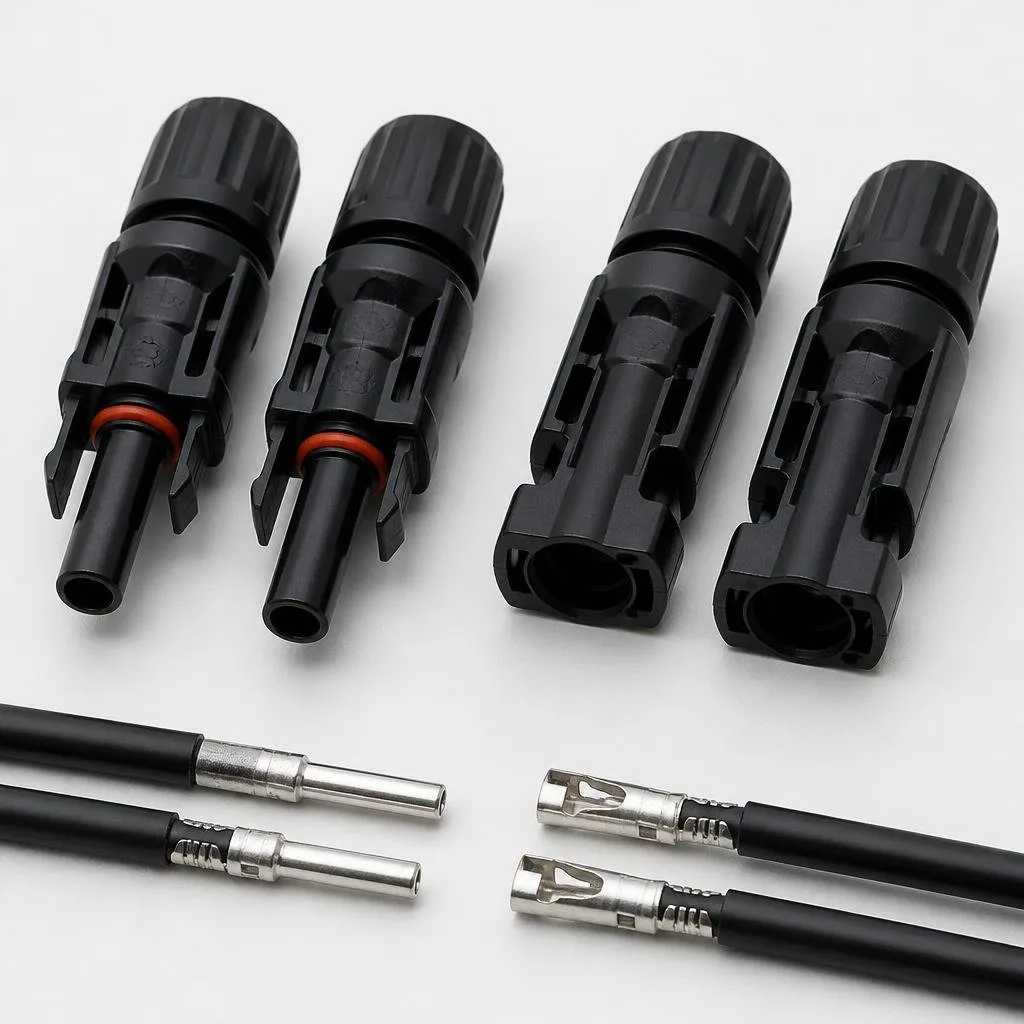

- Kupplungsseite: Die Artikel heißen Kupplungsbuchse oder Kupplungsstecker. Diese Bezeichnungen müssen zur vorgesehenen Gegenhälfte passen.
- Polung: Bei den genannten EVO2-Artikeln stehen (+) und (−) ausdrücklich in der Produktbeschreibung. Für die Evo Ready Artikel ist in der Beschreibung keine Polung ausgewiesen.
- Kabelquerschnitt: Die hier verglichenen Artikel sind für 4–6 mm² bezeichnet. Eine passende Kupplungsseite allein bestätigt nicht, dass der Anschluss zum vorgesehenen Kabel passt.
Auch die Buchstaben und Ziffern in den Modellcodes sind wichtig. Die EVO2-Bezeichnungen enthalten zum Beispiel 2/6II-UR. Wählen Sie den Artikel anhand der vollständigen Kennung, statt aus einem einzelnen Bestandteil der Kennung eine Kompatibilität abzuleiten.
Welche Stäubli-Steckverbinder vergleicht dieser Ratgeber?
Die Tabelle stellt vier Artikel für 4–6 mm² gegenüber. Die Produktbeschreibung der Evo Ready Varianten nennt „werkzeuglos“. Für die beiden EVO2-Artikel stehen Modellcode, Kupplungsseite und Polung in der Bezeichnung; eine Montageangabe ist dort nicht aufgeführt.
| Artikel | Kupplungsseite | Polung | Kabelquerschnitt | Montageangabe |
|---|---|---|---|---|
| MC4-Evo Ready Kupplungsbuchse | Kupplungsbuchse | k. A. | 4–6 mm² | werkzeuglos |
| MC4-Evo Ready Kupplungsstecker | Kupplungsstecker | k. A. | 4–6 mm² | werkzeuglos |
| MC4-EVO2 PV-KBT4-EVO 2/6II-UR | Kupplungsbuchse | + | 4–6 mm² | k. A. |
| MC4-EVO2 PV-KST4-EVO 2/6II-UR | Kupplungsstecker | − | 4–6 mm² | k. A. |
Für die Evo Ready Kupplungsbuchse sind der Typ Buchse, die Eignung für 4–6 mm² und die werkzeuglose Ausführung benannt. Die Produktbeschreibung weist keine Polarität aus. Stimmen Sie die Auswahl deshalb mit der vollständigen Anlagen- oder Produktkennung ab, statt die Polung aus der Bezeichnung Buchse abzuleiten.
Auch beim Evo Ready Kupplungsstecker sind 4–6 mm² und die werkzeuglose Ausführung genannt. Die Beschreibung benennt keine Polung. Die Kupplungsseite ist damit klar bezeichnet, doch für den Abgleich mit einer konkreten Gegenhälfte reicht diese Angabe allein nicht aus.
Einbau nur durch autorisierte Fachhandwerker.
Die MC4-Evo Ready Kupplungsbuchse ist für die Auswahl relevant, wenn diese Produktfamilie und die Buchsenseite im Anlagenplan oder in der vorgesehenen Stückliste stehen.
Der MC4-Evo Ready Kupplungsstecker ist die angebotene Stecker-Ausführung derselben Produktfamilie. Beide Ready-Artikel sind laut Produktbeschreibung für 4–6 mm² und werkzeuglos bezeichnet.
Die MC4-EVO2 Kupplungsbuchse PV-KBT4-EVO 2/6II-UR ist mit (+) und 4–6 mm² bezeichnet. Der Modellcode ist Teil der Auswahl und sollte mit der vorgesehenen Ausführung abgeglichen werden.
Der MC4-EVO2 Kupplungsstecker PV-KST4-EVO 2/6II-UR ist mit (−) und 4–6 mm² bezeichnet. Die Angaben zur Buchse und zum Stecker unterscheiden sich damit sichtbar bei Kupplungsseite und Polung.
Sind MC4-EVO2 und MC4-Evo Ready miteinander kombinierbar?
Die Bezeichnung MC4 allein reicht nicht, um die Kompatibilität zweier Artikel festzustellen. Die Produktbeschreibungen der genannten Artikel führen jeweils Familienname, Kupplungsseite und Kabelquerschnitt auf, geben aber keine Freigabe für eine Kombination von MC4-EVO2 mit MC4-Evo Ready an. Eine mechanisch mögliche Verbindung wäre deshalb kein ausreichender Nachweis für eine freigegebene Zusammenstellung.
Orientieren Sie sich bei der Auswahl an der genauen Produktkennung des vorgesehenen Systems und gleichen Sie beide Seiten der Verbindung ab. Wenn die Unterlagen unterschiedliche Familien nennen, muss die konkrete Kombination anhand der technischen Produktunterlagen geklärt werden. Das Kürzel MC4 oder ein übereinstimmender Kabelquerschnitt ersetzt diesen Abgleich nicht.
Wichtiger Hinweis
Leiten Sie die Austauschbarkeit nicht allein aus den Wörtern MC4, Buchse oder Stecker ab. Auch gleiche Angaben zu 4–6 mm² belegen nicht, dass zwei unterschiedliche Produktfamilien zusammenpassen.
Welcher Steckverbinder passt zu 4–6 oder 10 mm²?
Die vier verglichenen Artikel sind für 4–6 mm² aufgeführt. Das bezeichnet den angegebenen Kabelquerschnitt und grenzt sie von einem Artikel mit abweichender Querschnittsangabe ab. Prüfen Sie deshalb die Vorgabe für das konkrete Kabel, bevor Sie zwischen Buchse und Stecker wählen.
Im Sortiment ist außerdem ein MC4-EVO2 Kupplungsstecker PV-KST4-EVO 2/10II-UR für 10 mm² aufgeführt. Diese Angabe beschreibt einen einzelnen Steckerartikel. Sie ist keine allgemeine Aussage, dass alle EVO2- oder Evo Ready Varianten für 10 mm² geeignet sind.
Für die Auswahl ergibt sich daraus eine klare Reihenfolge der Merkmale:
- Bei einer Vorgabe von 4–6 mm² kommen nur die Artikel mit genau dieser Querschnittsangabe in Betracht.
- Bei einer Vorgabe von 10 mm² ist die konkret mit 10 mm² bezeichnete Ausführung abzugleichen.
- Die Angabe zum Querschnitt entscheidet nicht zwischen Kupplungsbuchse und Kupplungsstecker.
- Polung und vollständiger Modellcode bleiben zusätzliche Abgleichpunkte, wenn sie in der Produktbezeichnung genannt sind.
Profi-Tipp
Übernehmen Sie die vollständige Modellkennung in Ihre Materialliste. So bleiben Produktfamilie, Kupplungsseite und Querschnitt beim Abgleich eindeutig sichtbar.
Was muss vor dem Einbau geklärt werden?
Vor der Montage müssen die vorgesehene Produktfamilie, die benötigte Kupplungsseite, der Kabelquerschnitt und die Polung zusammenpassen. Halten Sie die vollständige Artikelkennung fest, nicht nur die Kurzbezeichnung MC4. Bei EVO2 gehören dazu beispielsweise PV-KBT4-EVO 2/6II-UR für die Buchse und PV-KST4-EVO 2/6II-UR für den Stecker.
Für Evo Ready sind die hier aufgeführten Buchse und der Stecker jeweils mit 4–6 mm² sowie „werkzeuglos“ beschrieben. Diese Produktangabe ersetzt weder die Klärung der Gegenhälfte noch die Prüfung der konkreten Anlagenkonfiguration. Die Auswahl ist damit eine Frage des vorgesehenen Systems und seiner vollständigen Kennzeichnung, nicht allein der Montageangabe.
Wenn die vorhandene Dokumentation nur eine ungenaue Bezeichnung wie MC4 enthält, reicht sie für die Auswahl zwischen den beiden Familien nicht aus. Lassen Sie die Produktkennung und die vorgesehene Verbindung vor der Montage eindeutig festlegen.
Häufige Fragen
Was ist der Unterschied zwischen MC4-EVO2 und MC4-Evo Ready?
Im gelisteten Sortiment sind MC4-Evo Ready Buchse und Stecker für 4–6 mm² als werkzeuglos bezeichnet. Die MC4-EVO2 Varianten tragen hier die Modellcodes PV-KBT4-EVO 2/6II-UR und PV-KST4-EVO 2/6II-UR. Die Produktbeschreibungen nennen bei EVO2 zusätzlich Buchse (+) und Stecker (−).
Bedeutet werkzeuglos, dass ich den MC4-Evo Ready selbst montieren kann?
Die Angabe werkzeuglos steht bei den beiden Evo Ready Artikeln in der Produktbeschreibung. Sie beschreibt diese Steckverbinder, aber keine vollständige Auslegung einer PV-Verbindung. Daraus lässt sich weder die passende Gegenhälfte noch eine Freigabe für die Selbstmontage elektrischer Arbeiten ableiten.
Woran erkenne ich, ob ich eine Kupplungsbuchse oder einen Kupplungsstecker brauche?
Die Produktbezeichnungen nennen die Kupplungsseite ausdrücklich als Buchse oder Stecker. Gleichen Sie diese Angabe mit der für die konkrete Verbindung vorgesehenen Gegenhälfte ab. Die Bezeichnung allein beantwortet nicht, welche Seite in Ihrer Anlage benötigt wird; dafür ist die Anlagen- oder Produktkennung maßgeblich.
Passen die hier gelisteten MC4-Steckverbinder zu jedem Kabel mit 4–6 mm²?
Die gelisteten Artikel sind für 4–6 mm² bezeichnet. Diese Angabe ist ein Auswahlmerkmal für den Kabelquerschnitt, bestätigt für sich aber weder die richtige Produktfamilie noch Kupplungsseite oder Polung. Prüfen Sie alle Angaben zusammen mit der Modellkennung der vorgesehenen Ausführung.
Kann ich MC4-EVO2 und MC4-Evo Ready miteinander verbinden?
Die Produktbeschreibungen der hier aufgeführten Artikel nennen keine Freigabe für eine Kombination beider Familien. Wählen Sie zwei Steckverbinder deshalb nicht allein nach dem gemeinsamen Begriff MC4 oder einem gleichen Kabelquerschnitt aus. Die konkrete Kombination muss anhand der technischen Produktunterlagen und der vorgesehenen Anlagenkonfiguration geklärt werden.
