Buderus Fehler 4: Bedeutung von 4C 224
Was 4C 224 beim Logamax plus GB172 bedeutet und welche Prüfungen der Fachbetrieb übernimmt.
Kurz erklärt: Bei Buderus ist „Fehler 4“ allein nicht eindeutig. Die Anleitung des Logamax plus GB172 beschreibt den vollständigen Code 4C 224: Der Wärmeblock-Temperaturbegrenzer oder der Abgastemperaturbegrenzer hat ausgelöst. Bleibt die blockierende Störung längere Zeit bestehen, wird daraus eine verriegelnde Störung. Prüfen und beheben muss ein Fachbetrieb.
Buderus · Logamax plus GB172 · blockierende Störung, bei längerem Bestehen verriegelnde Störung
Die Anzeige „Buderus Fehler 4“ reicht für eine eindeutige Zuordnung nicht aus. Die Anleitung für den Logamax plus GB172 beschreibt den vollständigen Code 4C 224. Die folgenden Angaben beziehen sich auf dieses Gerät.
Sicherheit geht vor
Arbeiten an Gas, Abgas, Strom und heißen Bauteilen können zu Explosion, Abgasbelastung, Stromschlag oder Verbrennungen führen. Öffnen Sie das Heizgerät nicht; Prüfungen übernimmt der Fachbetrieb. Bei Gasgeruch betätigen Sie keine Schalter, öffnen Sie Fenster, verlassen Sie das Haus und rufen Sie von draußen den Notdienst des Gasversorgers.
Was bedeutet Buderus Fehler 4?
Die Anleitung des Logamax plus GB172 ordnet dem Code 4C den Display-Code 224 zu. Der Wärmeblock-Temperaturbegrenzer oder der Abgastemperaturbegrenzer hat ausgelöst. Der Code benennt damit die ausgelöste Begrenzung, aber nicht allein die Ursache, die zum Auslösen geführt hat.
Die Störung ist zunächst blockierend. Bleibt sie längere Zeit bestehen, wird daraus laut Anleitung eine verriegelnde Störung mit dem Störungs-Code 4C. Der vollständige angezeigte Code hilft dem Fachbetrieb, die Meldung von anderen Störungen mit einer führenden 4 zu unterscheiden.
„Der Wärmeblock-Temperaturbegrenzer oder der Abgastemperaturbegrenzer hat ausgelöst.“
Profi-Tipp
Halten Sie für den Fachbetrieb den vollständigen Code und die Gerätebezeichnung bereit. Die Anleitung ordnet 4C 224 dem Logamax plus GB172 zu; die einzelne Ziffer 4 enthält diese genaue Zuordnung nicht.
Was dürfen Sie selbst tun?

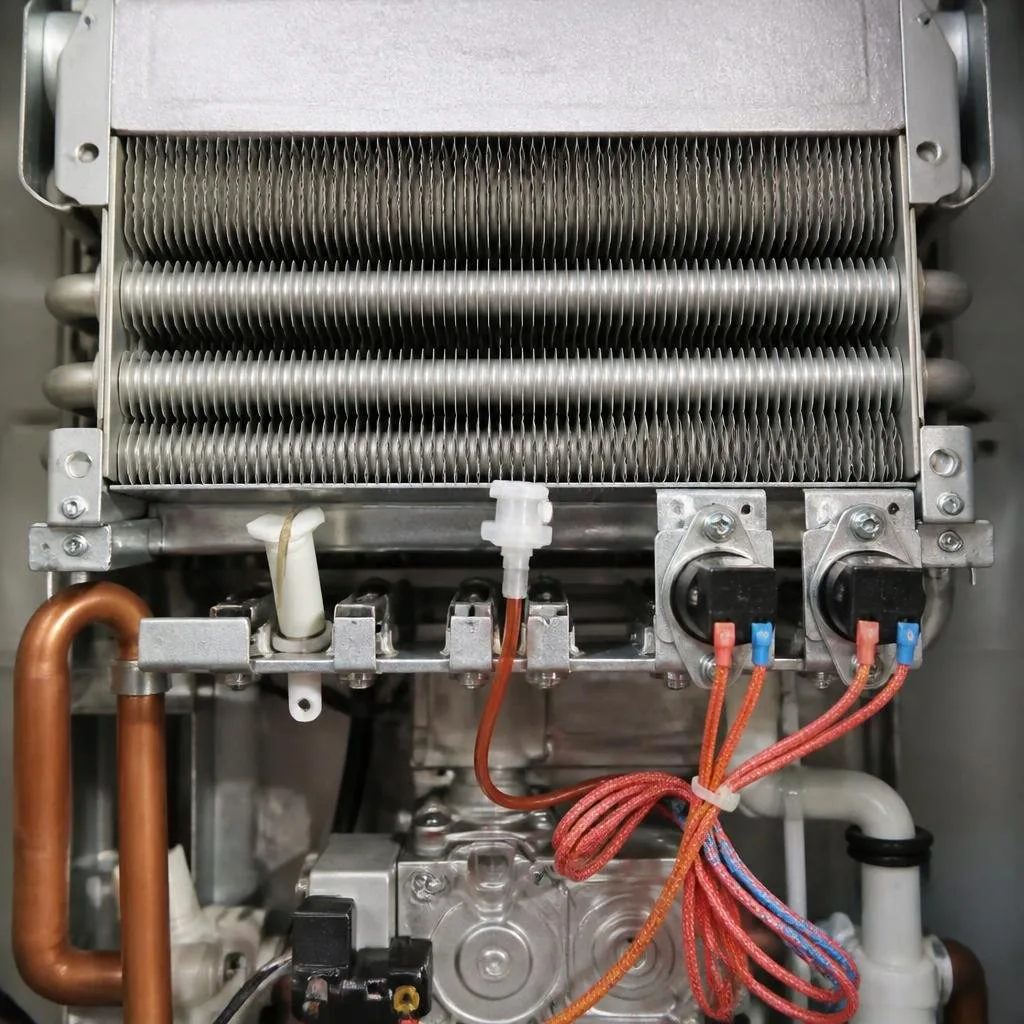

Führen Sie bei 4C 224 keine Prüfungen oder Reparaturen am geöffneten Heizgerät aus. Die beschriebenen Prüfpunkte betreffen Temperaturbegrenzer und Anschlusskabel, den Heizungsdruck, die Pumpe und den Wärmeblock. Das übernimmt der Fachbetrieb.
Auch Änderungen an den Servicefunktionen sind Teil der fachlichen Fehlersuche. Die Anleitung nennt dafür unter anderem die Entlüftungsfunktion 2.2C, das Pumpenkennfeld 2.1C und den permanenten Pumpenlauf t03. Nutzen Sie diese Angaben nicht als Anleitung für eigene Eingriffe.
Wichtiger Hinweis
Der Fehlercode zeigt eine ausgelöste Temperaturbegrenzung an. Überbrücken Sie keinen Temperaturbegrenzer und setzen Sie keine Schutzfunktion außer Kraft. Lassen Sie die Anlage fachgerecht prüfen.
Welche Ursachen nennt der Hersteller?
Als unmittelbare Bedeutung nennt Buderus das Auslösen eines der beiden Temperaturbegrenzer. Für die Fehlersuche führt die Anleitung weitere Prüfbereiche auf. Diese Prüfpunkte bedeuten nicht automatisch, dass jedes genannte Bauteil defekt ist.
| Bereich | Ursache oder Prüfhinweis | Wer |
|---|---|---|
| Wärmeblock-Temperaturbegrenzer | Ausgelöst; Begrenzer und Anschlusskabel auf Unterbrechung prüfen. | Fachbetrieb |
| Abgastemperaturbegrenzer | Ausgelöst; Begrenzer und Anschlusskabel auf Unterbrechung prüfen. | Fachbetrieb |
| Heizungsanlage | Betriebsdruck prüfen und die Heizungsanlage bei Bedarf über die vorgesehene Funktion entlüften. | Fachbetrieb |
| Heizungspumpe | Pumpenkennfeld und Pumpenlauf prüfen; Pumpe bei Bedarf andrehen oder austauschen. | Fachbetrieb |
| Wärmeblock | Vorhandensein der Verdrängungskörper und wasserseitigen Zustand des Wärmeblocks prüfen. | Fachbetrieb |
Die Tabelle fasst die in der Störungstabelle genannten Kontrollen zusammen. Welche Prüfung erforderlich ist, richtet sich nach dem Befund am Gerät. Die Anleitung enthält für 4C 224 keinen einzelnen Messwert, mit dem Sie die Ursache selbst bestimmen könnten.
Wie geht der Fachhandwerker vor?
Die Buderus-Anleitung nennt Prüfungen an den Temperaturbegrenzern, ihrer Verkabelung und am Heizungswasserkreislauf. Der Fachbetrieb untersucht das Gerät und arbeitet die zum Fehlerbild passenden Punkte ab. Dazu gehören:
- Wärmeblock-Temperaturbegrenzer und Anschlusskabel auf Unterbrechung prüfen.
- Abgastemperaturbegrenzer und Anschlusskabel auf Unterbrechung prüfen.
- Betriebsdruck der Heizungsanlage prüfen und das Gerät bei Bedarf mit der Entlüftungsfunktion 2.2C entlüften.
- Pumpenkennfeld über Servicefunktion 2.1C einstellen und die Heizungspumpe mit t03 prüfen.
- Heizungspumpe, Verdrängungskörper und Wärmeblock kontrollieren; betroffene Teile bei Bedarf austauschen.
Die Anleitung nennt keine pauschale Druckeinstellung für jeden Fall. Deshalb muss der Fachbetrieb die Anlage und ihre Einstellungen berücksichtigen, statt einen allgemeinen Sollwert aus dem Fehlercode abzuleiten.
Welche Ersatzteile kommen in Frage?
Ein Austausch kommt erst infrage, wenn die Prüfung einen Defekt ergibt. Für die 4C-Störung nennt die Anleitung als mögliche Austauschteile die Temperaturbegrenzer, die Heizungspumpe und den Wärmeblock.
- Wärmeblock-Temperaturbegrenzer
- Abgastemperaturbegrenzer
- Heizungspumpe
- Wärmeblock
Die Anschlusskabel der Temperaturbegrenzer werden laut Anleitung auf Unterbrechung geprüft. Ein Bauteil sollte nicht allein wegen der Anzeige 4C 224 ersetzt werden; maßgeblich ist das Prüfergebnis am konkreten Logamax plus GB172.
Welche ähnlichen Fehlercodes gibt es?
Die Anleitung führt auch 4U und 4Y auf. Beide Codes betreffen den Vorlauftemperaturfühler, haben aber unterschiedliche Bedeutungen: 4U bezeichnet einen Kurzschluss, 4Y eine Unterbrechung. Das ist eine andere Fehlerbeschreibung als bei 4C 224.
- 4U 222: Vorlauftemperaturfühler defekt, Kurzschluss.
- 4Y 223: Vorlauftemperaturfühler defekt, Unterbrechung.
Auch wenn diese Codes mit 4 beginnen, beschreiben sie andere Fehler. Vergleichen Sie deshalb die vollständige Anzeige und lassen Sie die Zuordnung zum Gerät vom Fachbetrieb vornehmen.
Häufige Fragen
Was bedeutet Buderus Fehler 4?
Die einzelne Ziffer 4 reicht nicht für eine eindeutige Zuordnung. In der Anleitung des Logamax plus GB172 ist die Störung als 4C 224 aufgeführt. Der Code bedeutet, dass der Wärmeblock-Temperaturbegrenzer oder der Abgastemperaturbegrenzer ausgelöst hat. Entscheidend ist daher die vollständige Displayanzeige.
Was bedeutet 4C 224 bei Buderus?
Beim Logamax plus GB172 bedeutet 4C 224, dass der Wärmeblock-Temperaturbegrenzer oder der Abgastemperaturbegrenzer ausgelöst hat. Die Anleitung bezeichnet die Störung zunächst als blockierend. Bleibt sie längere Zeit bestehen, wird daraus eine verriegelnde Störung mit dem Störungs-Code 4C.
Kann ich Buderus Fehler 4 selbst zurücksetzen?
Führen Sie zur Behebung keine Prüfungen im Gerät und keine Arbeiten an den Servicefunktionen aus. Die Anleitung nennt Kontrollen an Temperaturbegrenzern, Anschlusskabeln, Heizungsdruck, Pumpe und Wärmeblock. Diese Arbeiten übernimmt der Fachbetrieb. Die vollständige Anzeige und die Gerätebezeichnung helfen bei der Zuordnung.
Gilt die Bedeutung 4C 224 auch für GB112 und GB122?
Die hier beschriebene Zuordnung 4C 224 steht in der Anleitung für den Logamax plus GB172. Sie belegt die Bedeutung für dieses Gerät. Für eine sichere Zuordnung bei einem anderen Modell braucht der Fachbetrieb die genaue Gerätebezeichnung und den vollständigen angezeigten Code.
Welche Bauteile prüft der Fachbetrieb bei 4C 224?
Laut Buderus-Anleitung prüft der Fachbetrieb den Wärmeblock-Temperaturbegrenzer und den Abgastemperaturbegrenzer samt Anschlusskabeln. Außerdem nennt die Anleitung den Betriebsdruck, die Heizungspumpe, die Verdrängungskörper im Wärmeblock und den wasserseitigen Zustand des Wärmeblocks als Prüfpunkte.
