Abluftventil zieht nicht: Luftstrom prüfen
Erfahren Sie, welche Bauteile den Luftstrom beeinflussen und wann ein Fachbetrieb die Lüftungsanlage prüfen sollte.
Kurz erklärt: Wenn ein Abluftventil kaum Luft abführt, erkennen Sie die Ursache nicht allein an der sichtbaren Blende. Prüfpunkte sind Ventileinstellung, eine vorhandene Luftmengendrossel, der passende Filter und die Luftleitung. Lassen Sie den Volumenstrom und die Einregulierung vom Fachbetrieb prüfen. Beim Logano plus GB125 müssen Be- und Entlüftungsöffnungen frei bleiben.
Ein Abluftventil, das scheinbar kaum Luft abführt, kann auf eine Einstellung am Ventil oder an einer Luftmengendrossel zurückgehen. Auch Filter und Luftleitungen gehören zur Lüftungsanlage und können bei der fachlichen Prüfung eine Rolle spielen.
Sicherheit geht vor
Zusätzliche Abluftgeräte können die Verbrennungsluftversorgung eines Heizgeräts betreffen. Buderus fordert für den Logano plus GB125, Be- und Entlüftungsöffnungen in Türen, Fenstern und Wänden nicht zu verschließen oder zu verkleinern. Bei unzureichender Verbrennungsluft darf das Gerät laut Bedienungsanleitung nicht in Betrieb genommen werden. Lassen Sie das Zusammenspiel von Lüftung und Heizgerät durch einen Fachbetrieb prüfen.
Was bedeutet es, wenn das Abluftventil nicht zieht?

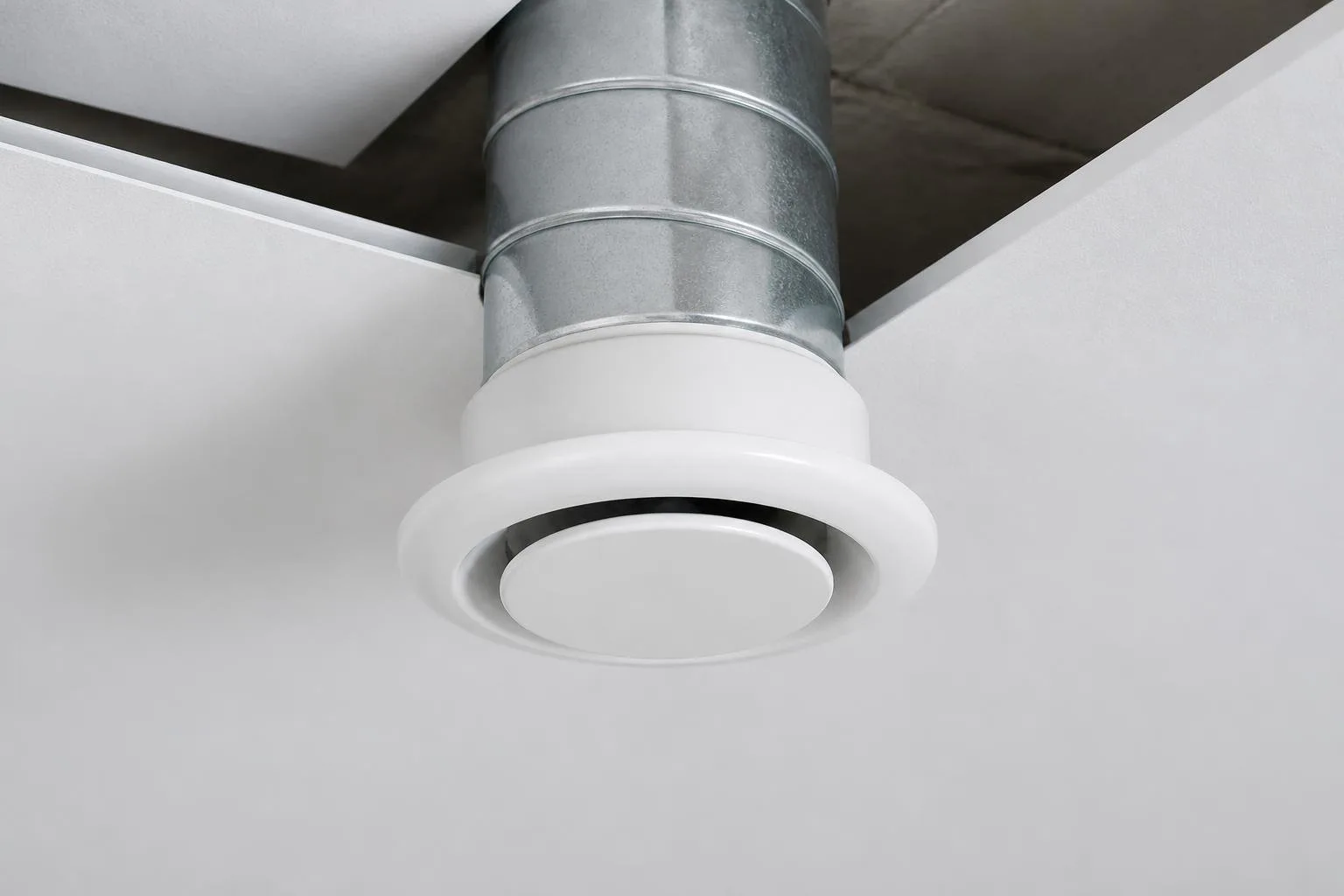

Die Aussage beschreibt zunächst einen Eindruck am einzelnen Luftauslass. Sie sagt noch nicht, ob die Ursache direkt am Ventil, an einer Drossel oder an der Luftleitung liegt. Eine Lüftungsanlage kann mehrere Bauteile mit unterschiedlichen Nennweiten enthalten, deshalb muss der Fachbetrieb die vorhandene Ausführung zuordnen.
Das Zehnder ComfoValve Luna E125 ist als Abluft-Tellerventil für Wand und Decke beschrieben. Es hat die Nennweite DN125 und einen Außendurchmesser von 170 mm. Seine 75 Einstellpositionen ermöglichen laut Produktbeschreibung eine präzise Einregulierung der Luftmenge; die Einstellung lässt sich fixieren und dokumentieren.
Die Produktbeschreibung nennt für dieses Modell einen empfohlenen Einsatzbereich bis 45 m³/h. Dieser Wert gehört zu diesem Ventilmodell und ist kein pauschaler Sollwert für alle Abluftventile oder Räume. Für die Beurteilung zählt die konkrete Anlage und ihre Einregulierung.
„Bei unzureichender Verbrennungsluft das Gerät nicht in Betrieb nehmen.“
Wie lässt sich der Luftstrom prüfen?
Für eine belastbare Prüfung lassen Sie den Luftstrom am betroffenen Auslass durch einen Fachbetrieb feststellen. Teilen Sie dabei mit, ob ein einzelnes Ventil oder mehrere Auslässe betroffen sind und welche Bezeichnung auf dem Lüftungsgerät oder den Bauteilen steht. Diese Angaben helfen, Ventil, Luftmengendrossel und Leitungsanschluss dem vorhandenen System zuzuordnen.
Bei einem ComfoValve Luna E125 kann die gewählte Ventilposition laut Herstellerangabe fixiert und dokumentiert werden. Der Fachbetrieb kann diese Information bei der Prüfung berücksichtigen. Verändern Sie die Ventilstellung nicht auf Verdacht, denn das Ventil ist für eine präzise Einregulierung vorgesehen.
Auch die Nennweite ist ein konkreter Anhaltspunkt. In den Produktbeschreibungen kommen beispielsweise DN125 beim ComfoValve Luna E125, DN75 bei der Zehnder Luftmengendrossel ComfoSet 75 und NW150 bei einem Pluggit Abluftanschluss vor. Die Bezeichnungen sind nicht austauschbar und müssen zum installierten Luftverteilsystem passen.
Welche Ursachen kommen infrage?
Die folgenden Bauteile sind mögliche Prüfpunkte. Sie erklären nicht automatisch jeden schwachen Luftstrom, zeigen aber, welche Komponenten bei einer fachlichen Einordnung wichtig sein können:
- Ventileinstellung: Das ComfoValve Luna E125 hat 75 Einstellpositionen. Eine Einstellung gehört zur Einregulierung der Luftmenge und sollte nicht ohne Prüfung verändert werden.
- Luftmengendrossel: Die Zehnder ComfoSet 75 ist ausdrücklich dafür vorgesehen, den Luftstrom geräuschlos zu reduzieren. Mit den mitgelieferten Komponenten sind vier Einstellmöglichkeiten möglich. Eine vorhandene Drossel ist deshalb ein relevanter Prüfpunkt.

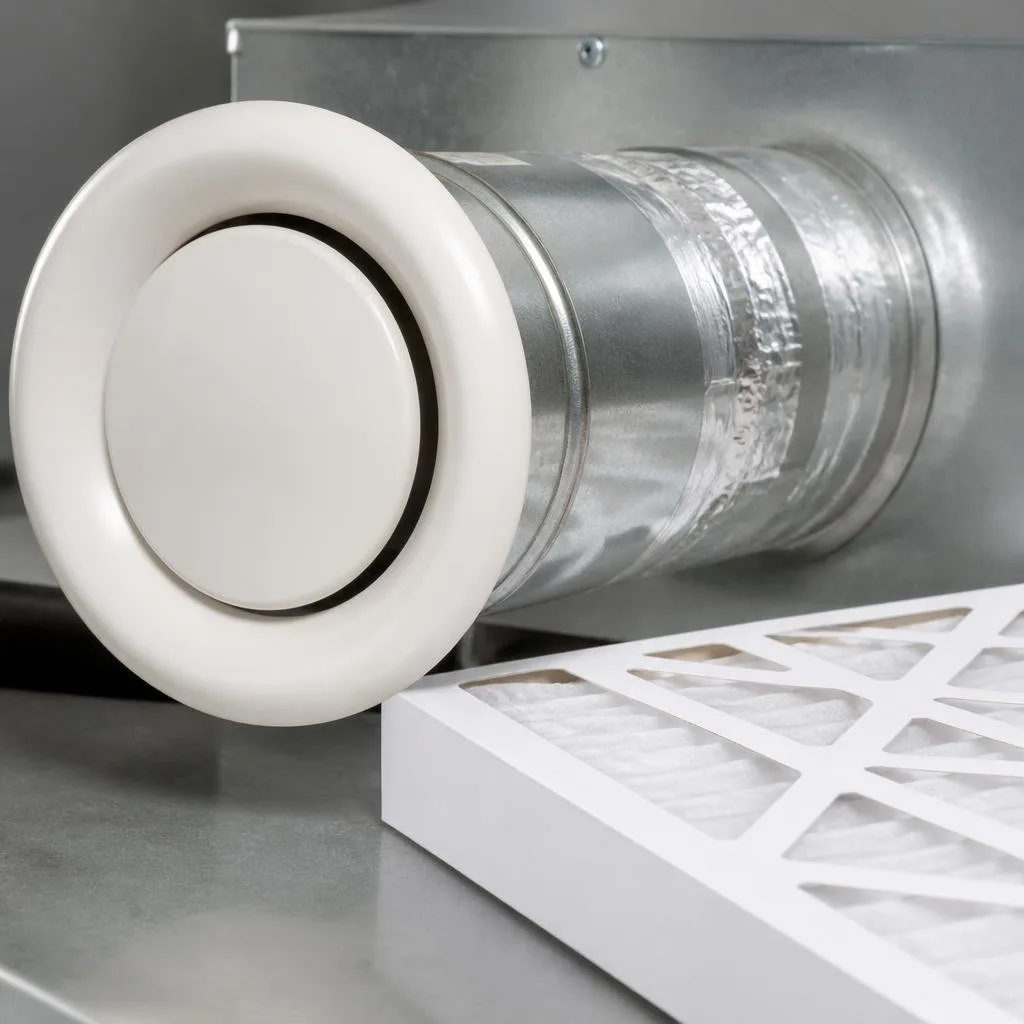

- Filter: Das Luna E125 wird mit Filter beschrieben, der das Eindringen von Staub in das Luftverteilsystem verhindern soll. Für Pluggit Abluftsets EV100 und EV200 wird ein Bulpren Ersatzfilter angeboten. Maßgeblich ist, welcher Filter und welches System tatsächlich verbaut sind.
- Luftleitung und Anschluss: Lüftungsleitungen und Übergänge gibt es für verschiedene Maße und Systeme. Bei einem Wolf Flachkanal mit 50 × 140 mm nennt die Produktbeschreibung einen maximalen Volumenstrom von 50 m³/h. Das ist ein Bauteilwert für diesen Kanal und keine Vorgabe für andere Leitungen.
Auch Übergänge und Verbindungen müssen zur Anlage passen. Der Zehnder Übergang ComfoFit verbindet laut Beschreibung Rundrohre ComfoTube DN75 oder DN90 mit dem Flachovalsystem flat 51. Ein Pluggit Abluftanschluss ist dagegen mit DN150 und 135 mm Länge angegeben. Lassen Sie die vorhandenen Bezeichnungen vergleichen, bevor ein Ersatzteil ausgewählt wird.
Die ComfoSet 75 ist eine Luftmengendrossel für ComfoTube DN75 mit 75 mm Länge. Sie kann laut Produktbeschreibung im Verteiler oder im Kanalanschluss am Luftauslass eingesetzt werden. Da sie den Luftstrom gezielt reduziert, muss der Fachbetrieb klären, ob ihre Einstellung zur konkreten Anlage passt.
Der Pluggit Bulpren Ersatzfilter ist für die Abluftsets EV100 und EV200 vorgesehen und wird als Filterset mit zehn Filtern beschrieben. Verwenden Sie diese Zuordnung nicht für ein anderes Lüftungsgerät. Entscheidend ist die Bezeichnung des verbauten Sets.
Welche Ersatzteile kommen für die Prüfung infrage?
Ein Ersatzteil sollte erst ausgewählt werden, wenn Hersteller, System und Nennweite des vorhandenen Bauteils feststehen. Die Produktbezeichnungen unten ordnen die genannten Artikel ihren beschriebenen Einsatzbereichen zu:
| Bauteil | Angabe aus der Produktbeschreibung | Zuordnung |
|---|---|---|
| Zehnder ComfoValve Luna E125 | DN125, Außendurchmesser 170 mm, 75 Einstellpositionen | Abluft-Tellerventil für Wand und Decke |
| Pluggit Bulpren Ersatzfilter | Filterset mit zehn Filtern | Pluggit Abluftsets EV100 und EV200 |
| Zehnder ComfoSet 75 | DN75, Länge 75 mm, vier Einstellmöglichkeiten | Luftmengendrossel für ComfoTube DN75 |
| Wolf flexibler Flachkanal | 50 × 140 mm, maximaler Volumenstrom 50 m³/h | Luftleitung zur Verbindung von Luftverteiler und Zu- oder Abluftventilen |
Die Angaben beschreiben jeweils ein konkretes Produkt. Sie reichen nicht aus, um ohne Abgleich ein Bauteil für jede Lüftungsanlage auszuwählen. Das übernimmt der Fachbetrieb.
Der Wolf Flachkanal ist laut Produktbeschreibung für die Verbindung von Luftverteiler und Zu- beziehungsweise Abluftventilen vorgesehen. Für ihn sind ein horizontaler Mindestbiegeradius von 200 mm und ein vertikaler Mindestbiegeradius von 150 mm angegeben. Diese Werte gelten für den beschriebenen Kanaltyp.
Profi-Tipp
Halten Sie für den Termin die Typbezeichnung des Lüftungsgeräts und die Nennweite des Ventils bereit. DN125, DN75 und NW150 bezeichnen unterschiedliche Anschlüsse. Ein Abgleich dieser Angaben hilft, Ventil, Drossel, Filter und Leitung dem richtigen System zuzuordnen.
Wichtiger Hinweis
Die 45 m³/h beim ComfoValve Luna E125 und die 50 m³/h beim Wolf Flachkanal sind Angaben zu bestimmten Produkten. Übertragen Sie diese Werte nicht als Sollvorgabe auf andere Ventile, Kanäle oder die gesamte Wohnung.
Wer sollte Ventil und Filter tauschen?
Die Prüfung und der Austausch von Ventil, Drossel, Filter oder Leitungsbauteil sollte der Fachbetrieb übernehmen. Die Produktbeschreibung des ComfoValve Luna E125 nennt zwar eine werkzeuglose Montage, Inbetriebnahme und Wartung. Daraus folgt jedoch keine ausdrückliche Freigabe für Betreiber, Arbeiten an der eigenen Anlage selbst auszuführen.
Bei einem Heizgerät mit Verbrennungsluftversorgung ist zusätzlich die Sicherheit zu beachten. Die Buderus Bedienungsanleitung verlangt, ausreichende Verbrennungsluft auch dann sicherzustellen, wenn nachträglich Abluftventilatoren oder Küchenlüfter eingebaut werden. Sie fordert außerdem, die Be- und Entlüftungsöffnungen nicht zu verschließen oder zu verkleinern.
Wenn die Raumluft als unangenehm oder verbraucht wahrgenommen wird, können weitere Ursachen und Maßnahmen im Ratgeber Schlechte Luftqualität: Ursachen erkennen und verbessern relevant sein. Für den Zusammenhang von Feuchtigkeit und Lüftung finden Sie Hinweise unter Luft entfeuchten: Ursachen und passende Lüftungstechnik.
Projekt dazu: Anleitung mit Materialliste
Alle Projekte ›Filter im Abluftventil von Küche und Bad wechseln
- Leicht
- 10–30 Min.
- 3 Materialien
Häufige Fragen
Warum zieht mein Abluftventil kaum Luft?
Als Prüfpunkte kommen die Einstellung am Abluftventil, eine vorhandene Luftmengendrossel, ein eingesetzter Filter und die Luftleitung infrage. Die Zehnder ComfoSet 75 ist ausdrücklich für die Reduzierung des Luftstroms vorgesehen. Lassen Sie den Volumenstrom und die Einregulierung durch einen Fachbetrieb prüfen.
Kann ich den Luftstrom am Abluftventil selbst messen?
Die Angaben zum Zehnder ComfoValve Luna E125 beschreiben 75 Einstellpositionen zur Einregulierung, nennen aber keine Betreiberanleitung zur Messung. Lassen Sie den Luftstrom am betroffenen Auslass fachlich prüfen. Verändern Sie die Ventilstellung nicht auf Verdacht, da sie die eingestellte Luftmenge beeinflusst.
Passt das Zehnder ComfoValve Luna E125 an jedes Abluftsystem?
Das ComfoValve Luna E125 ist mit DN125 und 170 mm Außendurchmesser beschrieben und für Wand- oder Deckenmontage vorgesehen. Der empfohlene Einsatzbereich reicht laut Produktangabe bis 45 m³/h. Lassen Sie vor dem Austausch Nennweite und System des vorhandenen Ventils abgleichen.
Welcher Pluggit Ersatzfilter passt zu den Abluftsets EV100 und EV200?
Das Pluggit Bulpren Filterset ist laut Produktbeschreibung für Abluftsets EV100 und EV200 vorgesehen und enthält zehn Filter. Prüfen Sie die Bezeichnung des installierten Pluggit Sets, bevor ein Ersatzfilter zugeordnet wird. Für andere Lüftungsgeräte ist diese Produktangabe keine Passformbestätigung.
Darf ich die Be- und Entlüftungsöffnungen am Heizgerät verschließen?
Nein. Die Bedienungsanleitung für den Logano plus GB125 fordert, Be- und Entlüftungsöffnungen in Türen, Fenstern und Wänden nicht zu verschließen oder zu verkleinern. Sie verlangt ausreichende Verbrennungsluft auch bei zusätzlichen Abluftventilatoren und weist an, das Gerät bei unzureichender Verbrennungsluft nicht in Betrieb zu nehmen.
