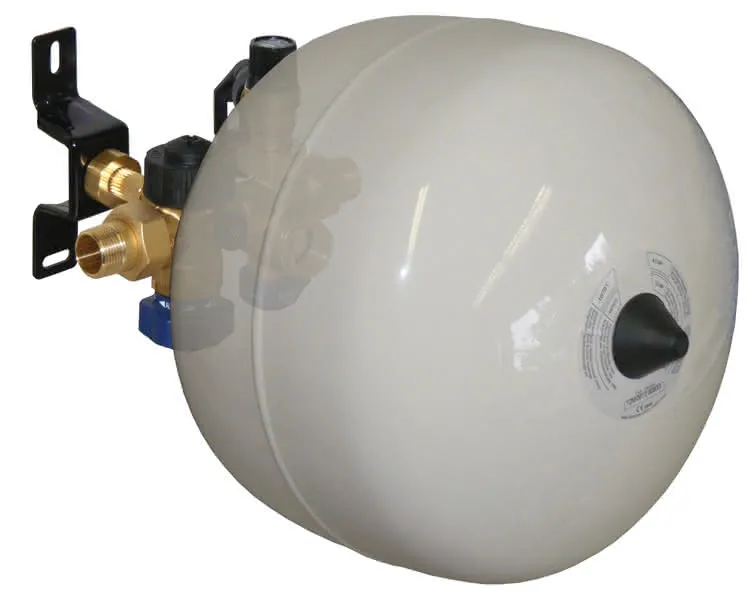

comfort-Sicherheitscenter Nr. 4807 DN 20 (3/4") mit Ausdehnungsgefäß 18l

Das Sicherheitscenter 4807 dient der Absicherung geschlossener Trinkwassererwärmer (TWE) bis max. 560 l Inhalt, entsprechend DIN 1988, Teil2; DIN 4753, Teil 1; DIN 4807, Teil 5 und DIN EN 1488. Das Sicherheitscenter 4807 enthält alle nach DIN 1988 und DIN EN 1488 zur eingangsseitigen Ausrüstung von TWE vorgeschriebenen Bauelemente. Zur Ausstattung gehört außerdem eine Durchströmungsarmatur mit integrierter Wartungsabsperrung sowie ein durchströmtes Membranausdehnungsgefäß (MAG) mit 18 l Nennvolumen in kompakter Form.
Das Sicherheitscenter 4807 beinhaltet einen Rückflussverhinderer, eine Doppelabsperrung mit integrierter Prüfmöglichkeit für den Rückflussverhinderer, ein Sicherheitsventil mit Edelstahlsitz und Ablauftrichter, eine Durchströmungsarmatur mit integrierter Wartungsabsperrung für das MAG sowie eine Wandhalterung zur Fixierung. Die spezielle Ausführung der Gruppe ermöglicht den Einbau als Eck- und Durchgangsform in waagerechten und senkrechten Leitungen. Das Membran-Sicherheitsventil ist zur Anpassung an unterschiedliche Einbaubedingungen um 360° drehbar. Die Wandhalterung ermöglicht eine sichere und Zeit sparende Installation. Die im Lieferumfang zusätzlich enthaltenen Austauschpatronen (8 + 10 bar) für das Sicherheitsventil erlauben die Anpassung an verschiedene Trinkwassererwärmer-Volumen und maximale Betriebsdrücke.

Technische Daten:
Eingangsdruck: 10 bar
Betriebsdruck: max. 80 % des Ansprechdrucks des Sicherheitsventils
Betriebstemp.: max. 30 °C
Medium: Trinkwasser
Ansprechdruck: 6, 8, 10 bar durch beiliegende Patronen
Einbaulage: beliebig
Durchflussleistung: 2,0 m³/h bei ?p 0,2 bar
4,0 m³/h bei ?p 1,0 bar
Bauteilprüfnummer: TÜV-SV-20-545-DN-W-p
DN 20
