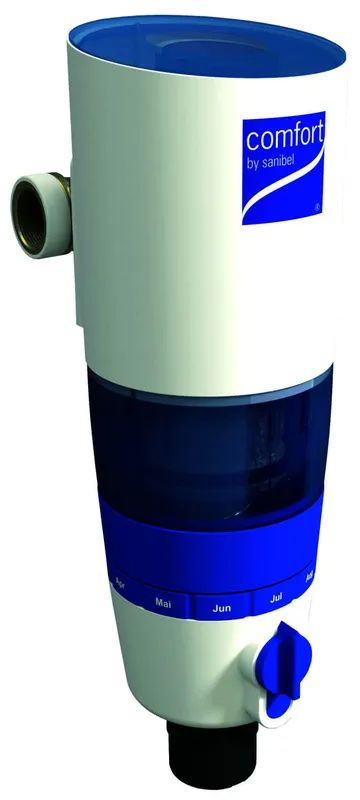

comfort-Rückspülfilter RF A19 Nr. 2380.01.881 DN 25 IG/DN 32 AG

Der comfort-Rückspülfilter RF A19 ist eine speziell für die Hauseingangsinstallation nach DIN 1988 entwickelte Kompaktarmatur nach DIN EN 13443-1. Weil schallgeschützt (Gruppe 1), ist er für den Einbau in Wohngebäuden nach DIN 4109 (Schallschutz im Hochbau) geeignet. Verbunden mit einem Abflussrohr DN 50 leitet der Trichter das Rückspülwasser ins Abwassersystem.

Bei der Kompaktarmatur comfort-Rückspülfilter RF A19 wird die korrekte Einbaureihenfolge nach DIN 1988 eingehalten. Durch die integrierte Bauform ergibt sich eine besonders kurze Baulänge, so dass der Einbau auch bei beengten Platzverhältnissen möglich ist. Zur Montage in die Rohrleitung dient ein Anschluss-Set in den Größen DN 20 - 32. Durch den Flansch lässt sich der Filter in senkrechte und waagerechte Leitungen montieren.

Der comfort-Rückspülfilter RF A19 besteht aus einem mechanisch wirkenden, halbautomatischen Rückspülfilter, einem Doppel-Manometer und einem Anschlussflansch mit 1¼“ Außengewinde (geschützt durch Gewindeschutzkappen) und 1“ Innengewinde für eine Montage ohne Verschraubung.

Technische Daten:
Eingangsdruck: min. 2 bar, max. 16 bar
Betriebstemperatur: max. 30°C
Durchlassweite: untere: 90 µm, obere 125 µm
Medium: Trinkwasser
Einbaulage: Hauptachse senkrecht
Durchflussleistung: 2,2 m³/h bei ?p 0,2 bar (DN 20)
2,6 m³/h bei ?p 0,2 bar (DN 25)
3,3 m³/h bei ?p 0,2 bar (DN 32)
3,6 m³/h bei ?p 0,5 bar (DN 32)
4,9 m³/h bei ?p 0,5 bar (DN 32)
5,8 m³/h bei ?p 0,5 bar (DN 32)
