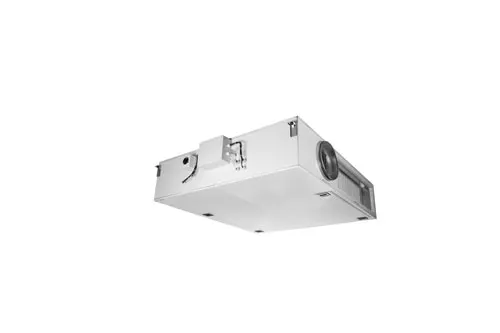

Zehnder Lüftungsgerät Maxi flat 1600 R bis 1600 m3/h

ZE MAXI flat1600 rechts bis 1600m3/h
Deckenmontage
Inkl.Hauptschalter,Temperaturfühler
zentrale Anschlussbox,100Prozent Bypass
klappe. Lüftungsgerät mit Wärmerück
gewinnung f.d.Einbau i.d.Zwischendecke
Flaches,kompaktes WRGZentralgerät zur
Gebäudelüftungfür Volumenstrombereiche
bis 1600 m3/h. Technische Merkmale:
Hocheff.Gegenstromwärme tauscher(bis zu
96Prozent)aus salzluftresistentem Alu 30
bis+100 Grad Celsius. EUROVENT zertifi
ziert(EN308). Hocheff. geräuscharme EC
Gleichstromradialventilat.: Gleichstrom
motor m.Dauermagneten+elektr.
Umschaltung. 3 mögl. Betriebsarten:
konst.Volumenstrom(CA),Verb.mit
Spannungssignal 010V(LS),konst.
Druck(CPs) Kompaktgehäuse: elox.Alu
profile,50mm doppelwandige Panele,
innen verzinkt, außen kunststoffbesch.
RAL9002, mit abschließb. Scharnieren
befestigt. Wärme u.Schallisolierung
aus feuersich.impr. Mineralwollplatten
(Euroclass A1,EN13501). Revisionsklappe
f.Filterwartung+Geräteinspekt.
Kondensatwanne: rostfreier Stahl.
Sockel:125mm galvanis.Stahl.Feuer
alarmfunktion: Geräteabschaltung o.
Steuerung Zuluft/Abluftmengen m.
Rauchmelderkontakte o.Brandschutz
klappen, mögl. Anschluss Gebäudeleit
system: digital u./o. analog.
Warnmeldung Filterwechsel d.Druckmessung
u/o. GeräteBetriebsdauer. Automat.
motorgetriebene 100Prozent Bypassklappe.
Autom.Frostschutzsystem Modulation
Luftströme, modul. Bypass o.el.
Vorerhitzer mögl.Zentrale Anschlussbox
CB4 TAC4 DGRegelung, werks.vor
Verdrah tet.allpol.Hauptschalter zur
zentr. Spannungsfreischaltung. Regelungs
system TAC4:Luftvolumenstrom
management: Steuerung:CA(Volumen
konstant) ,CP(Druckkonstant) o.
LS Modus(Relation zw.konst. Volumen
strom u.010VSignal)
Frostschutzautom.,Filterüberwachung
über Zeitintervall o. im CA
+LSModus über programmierbare
Filterdruckerhöhung.Überwach
ung+Steuerung v.int. Elektro
Vorheizregister (opt.)Kwin.,
int. Elektro (Kwout) o. Warm
wasser (NV) Nachheizregister
(opt.)Timer: Wochen+Jahresprogramm.
Autom. Regelung des 100Prozent Bypasses
(temp. u./o.zeit basierend) Signal+
Meldung alle Alarme.Luftvolumen
strommanagement bei Feueralarm,
BOOSTfunkt.(Vorrangschalt.f.höheren
Volumenstrom),Öffnen+Schließen
motor.Absperrklappen (opt.)Nachlauf
bei ElektroHeizregistern,Regelung
ext.Nacher hitzer/Kühler per opt.
Zusatzrelais SAT BA/KW Anzeige akt.
Werte:Volumenstrom, Druck,Temp.,
Kontaktbelegung, Timerprogramm,Service,
Filterwechsel Technische Spezifikation
Zuluft+Abluftanschluss rechts,Außen+
Fortluftanschluss links(Ansicht von
unten).Revisionsklappen nach unten.
Maße(LxBxH): 1550x1745x400mm,o.
Anschlüsse, Gewicht: 247 kg Filter:
Außenluft:F7,Abluft:G4, Kondensat
pumpe m.Schlauch DM:6mm(1/4Zoll)
ID,Luftanschl.DN315 Zu+Fortluft,
Rechteckkanal:934x280mm Außen+Abluft,
Elektroanschl.:1x230V,50/60Hz.
Schutzklasse: (EN60335),Schutz
art:IP 44(Ventilatoren). IP 20
(CB4 TAC4 jew.DIN40050),
Volumenstrom: 1600 m3/h,
Temperaturber.:20 bis +50Grad
Celsius (Umgebungsbeding.am
Ventilatormotor),Schalldruck
pegel in dB(A) (Freifeld,3m
Abstand)/Volumenstrom in m3/h:
18,1/31,2 db(A) 400/800m3/h
40,6/47,3 db(A) 1200/1600m3/h
Wärmebereitstellungsgrad inProzent
(EN308)/Volumenstrom m3/h:
95,5/93,4 Prozent 400/800m3/h
92,1/91,1 Prozent 1200/1600m3/h
Typ: ZE MAXI flat1600 rechts
bis 1600m3/h Deckenmontage
Fabrikat: Zehnder Comfosystems
Artikelnummer: 528007550
