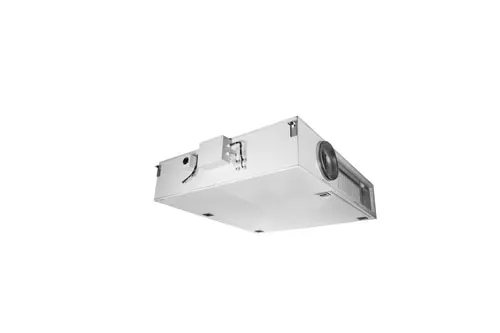

Zehnder Lüftungsgerät Maxi flat 1600 L bis 1600 m3/h

ZE MAXI flat1600 links bis 1600m3/h
Deckenmontage

Inkl. Hauptschalter, Temperaturfühler
zentrale Anschlussbox,
100Prozent Bypassklappe Lüftungsgerät
mit Wärmerückgewinnung f.d.Einbau in
dieZwischendecke:Flaches,kompaktes
WRGZentralgerät zur Gebäudelüftung für
Volumenstrombereiche bis 1600 m3/h.
Technische Merkmale: Hocheff.
GegenstromWärmetauscher(bis zu
96Prozent) aussalzluftresistentem Alu
30 bis +100 Grad Celsius. EUROVENT
zertifiziert(EN308). Hocheff.geräusch
arme EC Gleichstromradialventilat.:
Gleichstrommotor m.Dauermagneten+
elektr.Umschaltung. 3 mögl. Betriebs
arten:konst.Volumenstrom(CA),Verb.
mit Spannungssignal 010V(LS),konst.
Druck(CPs) Kompaktgehäuse: elox.Alu
profile,50mm doppelwandige Panele,
innen verzinkt, außen kunststoff besch.
RAL9002, mit abschließb. Scharnieren
befestigt. Wärme u.Schallisolierung aus
feuer sich.impr. Mineralwollplatten
(Euroclass A1,EN13501). Revisionsklappe
f.Filterwartung+ Geräteinspekt.
Kondensatwanne: rostfreier Stahl.Sockel:
125mm galvanis.Stahl.Feueralarmfunktion:
Geräteabschaltung o. Steuerung Zuluft/
Abluftmengenm.Rauchmelderkontakte o.
Brandschutzklappen, mögl. Anschluss
Gebäudeleitsystem: digital u./o.
analog. Warnmeldung Filterwechsel d.
Druckmessung u/o. GeräteBetriebsdauer.
Automat.motorgetriebene 100Prozent
Bypassklappe.Autom.Frostschutzsystem
Modulation Luftströme, modul.Bypass o.
el.Vorerhitzer mögl.Zentrale
Anschlussbox CB4 TAC4DGRegelung,
werks.vorverdrahtet.allpol.Haupt
schalter zur zentr. Spannungs
freischaltung.Regelungssystem TAC4:
LuftvolumenstromManagement: Steuer
ung:CA(Volumenkonstant) ,CP(Druck
konstant) o.LS Modus(Relation zw.
konst. Volumenstrom u.010VSignal)
Frostschutzautom.,Filterüberwachung
über Zeitintervall o. im CA +LSModus
über programmierbare Filterdruck
erhöhung.Überwachung+Steuerung v.int.
Elektrovorheizregister (opt.)Kwin.,
int. Elektro (Kwout) o. Warmwasser
(NV) Nachheizregister(opt.)Timer:
Wochen+Jahresprogramm. Autom.
Regelung des 100ProzentBypasses
(temp.u./o.zeitbasierend) Signal+Meldung
Alle Alarme.Luftvolumenstrommanagement
bei Feueralarm, BOOSTfunkt.
(Vorrangschalt.f.höheren Volumenstrom),
Öffnen+Schließenmotor.Absperrklappen
(opt.)Nachlauf bei ElektroHeizregistern,
Regelung ext.Nacherhitzer/Kühler per
opt.Zusatzrelais SAT BA/KW Anzeige akt.
Werte:Volumenstrom, Druck, Temp.,
Kontaktbelegung, Timerprogramm,Service,
Filterwechsel Technische Spezifikation
Zuluft+Abluftanschluss links, Außen+
Fortluftanschluss rechts(Ansicht von
unten).Revisionsklappen nach unten.
Maße(LxBxH): 1550x1745x400mm, o.
Anschlüsse, Gewicht: 247 kg Filter:
Außenluft:F7,Abluft:G4, Kondensat
pumpe m.Schlauch DM:6mm(1/4Zoll)ID,
Luftanschl.DN 315 Zu+Fortluft,
Rechteckkanal:934x280mm Außen+Abluft,
Elektroanschl.:1x230V,50/60Hz.
Schutzklasse: (EN60335),Schutz
art:IP 44(Ventilatoren). IP 20
(CB4 TAC4 jew.DIN40050),
Volumenstrom: 1001600 m3/h,
Temperaturber.:20 bis +50Grad
Celsius (Umgebungsbeding.am
Ventilatormotor),Schalldruck
pegel in dB(A) (Freifeld,3m
Abstand)/Volumenstrom in m3/h:
18,1/31,2 db(A) 400/800m3/h
40,6/47,3 db(A) 1200/1600m3/h
Wärmebereitstellungsgrad inProzent
(EN308)/Volumenstrom m3/h:
95,5/93,4 Prozent 400/800m3/h
92,1/91,1 Prozent 1200/1600m3/h

Typ: ZE MAXI flat1600 links bis
1600m3/h Deckenmontage
Fabrikat: Zehnder Comfosystems
Artikelnummer: 528007560
