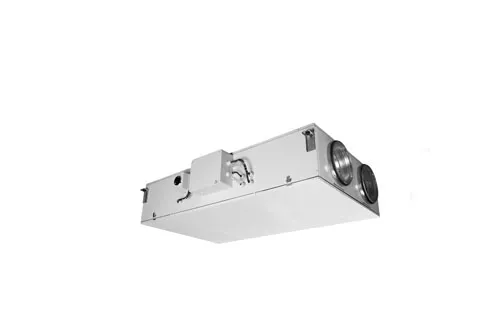

Zehnder Lüftungsgerät Maxi flat 1000 R bis 1000 m3/h

ZE MAXI flat1000 rechts bis 1000m3/h
Deckenmontage
Lüftungsgerät MAXI
flat1000 rechts bis 1000m3/h Decken
montage inkl. Hauptschalter,Temperatur
fühler Zentrale Anschlussbox,100Prozent
Bypassklappe Lüftungsgerät mit Wärmerück
gewinnung f.d.Einbau in dieZwischen
decke:Flaches,kompaktes WRGZentralgerät
zur Gebäudelüftung für Volumenstrom
bereiche bis 1000 m3/h.Technische
Merkmale:Hocheff.GegenstromWärmetauscher
(bis zu 96Prozent) aus salzluftresis
tentem Alu 30 bis +100 Grad Celsius.
EUROVENT zertifiziert(EN308). Hocheff.
geräuscharme EC Gleichstromradial
ventilat.: Gleichstrommotor m.Dauer
magneten+elektr.Umschaltung. 3 mögl.
Betriebsarten:konst.Volumenstrom(CA),
Verb.mit Spannungssignal 010V(LS),
konst.Druck(CPs) Kompaktgehäuse: elox.
Aluprofile,50mm doppelwandige Panele,
innen verzinkt, außen kunststoffbesch.
RAL9002, mit abschließb.Scharnieren
befestigt. Wärme u.Schallisolierung aus
feuersich.impr. Mineralwollplatten
(Euroclass A1,EN13501). Revisions
klappe f.Filterwartung+Geräteinspekt.
Kondensatwanne:rostfreier Stahl.Sockel:
125mm galvanis.Stahl.Feueralarmfunktion:
Geräteabschaltung o.Steuerung Zuluft/
Abluftmengen m.Rauchmelderkontakte
o.Brand schutzklappen, mögl. Anschluss
Gebäudeleitsystem: digital u./o.
analog. Warnmeldung Filterwechsel d.
Druckmessung u/o. GeräteBetriebsdauer.
Automat. motorgetriebene 100Prozent
Bypassklappe.Autom.Frostschutzsystem
Modulation Luftströme, modul. Bypass
o.el.Vorerhitzer mögl.Zentrale
Anschlussbox CB4 TAC4 DGRegelung,
werks.vorverdrahtet.allpol.
Hauptschalter zur zentr. Spannungs
freischaltung. Regelungssystem TAC4:
Luftvolumenstrommanagement: Steuerung:
CA(Volumenkonstant),CP(Druckkonstant)
o.LS Modus (Relation zw.konst. Volumen
strom u.010VSignal) Frostschutz
autom.,Filterüberwachung über Zeit
intervall o. im CA +LSModus über
programmierbare Filterdruckerhöhung.
Überwachung+Steuerung v.int. Elektro
Vorheizregister (opt.)Kwin., int.
Elektro (Kwout) o. Warmwasser (NV)
Nachheizregister (opt.)Timer:
Wochen+Jahresprogramm. Autom. Regelung
Des 100ProzentBypasses(temp. u./o.zeit
basierend) Signal+Meldung alle Alarme.
Luftvolumenstrommanagement bei Feuer
alarm,BOOSTfunkt.(Vorrangschalt.f.
höheren Volumenstrom),Öffnen+Schließen
motor.Absperrklappen (opt.)
Nachlauf bei ElektroHeizre
gistern,Regelung ext.Nacher
hitzer/Kühler per opt.Zusatz
relais SAT BA/KW Anzeige akt.
Werte:Volumenstrom, Druck,
Temp., Kontaktbelegung, Timer
programm,Service,Filterwechsel
Technische Spezifikation
Zuluft+Abluftanschluss rechts,
Außen+Fortluftanschluss links
(Ansicht von unten).Revisions
klappen nach unten.
Maße(LxBxH): 1550x1105x400mm,
o. Anschlüsse, Gewicht: 172 kg
Filter:Außenluft:F7,Abluft:G4,
Kondensatpumpe m.Schlauch DM:
6mm(1/4Zoll)ID,Luftanschl.DN
250.Elektroanschl.:1x230V,50/
60Hz.Schutzklasse: (EN60335),
Schutzart:IP 44(Ventilatoren).
IP 20 (CB4 TAC4 jew.DIN40050),
Volumenstrom: 501000 m3/h,
Temperaturber.:20 bis +50Grad
Celsius (Umgebungsbeding.am
Ventilatormotor),Schalldruck
pegel in dB(A) (Freifeld,3m
Abstand)/Volumenstrom in m3/h:
16,8/27,8 db(A)bei250/500m3/h
34,7/39,6 db(A)bei750/1000m3/h
Wärmebereitstellungsgrad in
Prozent(EN308)/Volumenstrom m3/h:
95,5/93,4 Prozent bei 250/500 m3/h
92,1/91,1 Prozent bei 750/1000 m3/h
Typ: ZE MAXI flat1000 rechts bis
1000m3/h Deckenmontage
Fabrikat: Zehnder Comfosystems
Artikelnummer: 528 007 530
