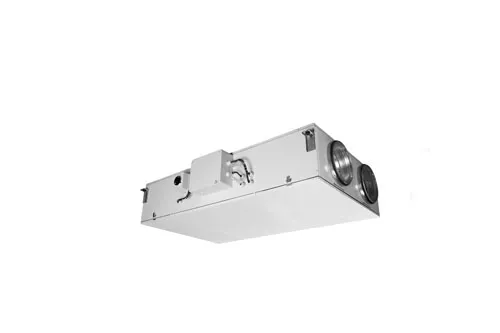

Zehnder Lüftungsgerät Maxi flat 1000 L bis 1000 m3/h

ZE MAXI flat1000 links bis 1000m3/h
Deckenmontage
Lüftungsgerät ZE MAXI
flat1000 links Bis 1000m3/h Decken
montage,inkl. Hauptschalter,Temperatur
fühler Zentrale Anschlussbox,100Prozent
Bypassklappe Lüftungsgerät mit Wärmerück
gewinnung f.d.Einbau in die Zwischen
decke:Flaches,kompaktes WRGZentralgerät
zur Gebäudelüftung für Volumenstrom
bereiche bis 1000 m3/h. Technische
Merkmale: Hocheff.Gegenstromwärme
tauscher(bis zu 96Prozent) aus
salzluftresistentem Alu 30 bis +100
Grad Celsius. EUROVENT zertifiziert
(EN308).Hocheff. geräuscharme EC Gleich
Strom radialventilat.: Gleichstrommotor
m.Dauermagneten+elektr. Umschaltung.
3 mögl. Betriebsarten:konst.Volumen
strom(CA),Verb.mit Spannungssignal
010V(LS),konst.Druck(CPs) Kompakt
gehäuse: elox.Aluprofile,50mmdoppel
wandige Panele,innen verzinkt, außen
kunststoffbesch.RAL9002, mit
abschließb.Scharnieren befestigt. Wärme
u.Schallisolierung aus feuer sich.impr.
Mineralwollplatten(Euroclass A1,
EN13501). Revisionsklappe f.Filter
wartung+ Geräteinspekt. Kondensatwanne:
rostfreier Stahl.Sockel:125mm galvanis.
Stahl.Feueralarmfunktion: Geräte
abschaltung o.Steuerung Zuluft/ Abluft
mengen m.Rauchmelderkontakte o.Brand
schutzklappen, mögl.Anschluss Gebäude
leitsystem: digital u./o. analog.
Warnmeldung Filterwechsel d.Druck
messung u/o.GeräteBetriebsdauer.
Automat.motorgetriebene 100Prozent
Bypassklappe.Autom.Frostschutzsystem
Modulation Luftströme, modul.Bypass
o.el.Vorerhitzer mögl.Zentrale
Anschlussbox CB4 TAC4 DGRegelung,
werks.vorverdrah tet.allpol.
Hauptschalter zur zentr. Spannungs
freischaltung. Regelungssystem TAC4:
LuftvolumenstromManagement: Steuerung:
CA(Volumenkonstant),CP (Druckkonstant)
o.LS Modus(Relation zw.konst. Volumen
strom u.010VSignal) Frostschutzautom.,
Filterüberwachung über Zeitintervall o.
im CA+LSModus über programmierbare
Filterdruckerhöhung.Überwachung+
Steuerung v.int. Elektrovorheiz
register (opt.)Kwin.,int. Elektro
(Kwout) o. Warmwasser (NV) Nachheiz
register(opt.)Timer: Wochen+Jahres
programm. Autom. Regelung des100
ProzentBypasses(temp. u./o.zeit
basierend) Signal+Meldung alle
Alarme.Luftvolumenstrommanagement
bei Feueralarm, BOOSTfunkt.
(Vorrangschalt.f.höheren Volumenstrom),
Öffnen+Schließen motor.Absperrklappen
(opt.)Nachlauf bei ElektroHeizregistern,
Regelung ext.Nacherhitzer/Kühler per
opt.Zusatzrelais SAT BA/KW Anzeige akt.
Werte:Volumenstrom, Druck,Temp., Kontakt
belegung, Timerprogramm,Service,
Filterwechsel
Technische Spezifikation
Zuluft+Abluftanschluss links,
Außen+Fortluftanschluss rechts
(Ansicht von unten).Revisions
klappen nach unten.
Maße(LxBxH): 1550x1105x400mm,
o. Anschlüsse, Gewicht: 172 kg
Filter:Außenluft:F7,Abluft:G4,
Kondensatpumpe m.Schlauch DM:
6mm(1/4Zoll)ID,Luftanschl.DN
250.Elektroanschl.:1x230V,50/
60Hz.Schutzklasse: (EN60335),
Schutzart:IP 44(Ventilatoren).
IP 20 (CB4 TAC4 jew.DIN40050),
Volumenstrom: 501000 m3/h,
Temperaturber.:20 bis +50Grad
Celsius (Umgebungsbeding.am
Ventilatormotor),Schalldruck
pegel in dB(A) (Freifeld,3m
Abstand)/Volumenstrom in m3/h:
16,8/27,8 db(A)bei250/500m3/h
34,7/39,6 db(A)bei750/1000m3/h
Wärmebereitstellungsgrad in
Prozent(EN308)/Volumenstromm3/h:
95,5/93,4 Prozent bei 250/500m3/h
92,1/91,1 Prozent bei 750/1000m3/h
Typ: ZE MAXI flat1000 links bis
1000m3/h Deckenmontage
Fabrikat: Zehnder Comfosystems
Artikelnummer: 528 007 540
