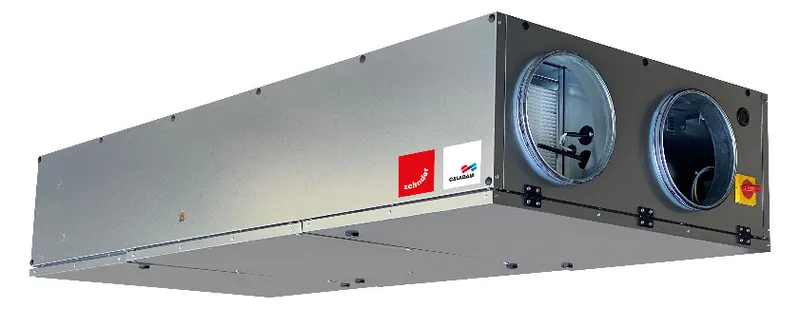

Zehnder Lüftungsgerät Flatpower 2500 elektr. VHR, Volumenstrom 2-stufig

ZE Lüftungsgerät Flatpower 2500

elektr. VHR, Volumenstrom 2-stufig

Die VDI 6022 konformen Kompaktgeräte der

Serie Zehnder Flatpower sind mit

hocheffizienten

Gegenstrom-Wärmetauschern aus Aluminium

ausgestattet. Die

EUROVENT-zertifizierten Lüftungsgeräte

sind für eine flache Deckenmontage

konstruiert, auch ideal geeignet für die

Installation in einer abgehängten Decke.

Die integrierte Regelung wird abhängig

von der bestellten Gerätevariante im

Werk parametriert. Schnittstellen in die

Gebäudeleittechn. (Modbus, BACnet und

WEB) sind als Standard enthalten. Ab

Werk ist in jedem Lüftungsgerät ein

Bediengerät montiert, das altern. auch

an einer Wand montiert werden kann. Alle

für die gewählte Betriebsart

erforderlichen Sensoren sind bereits im

Gerät integriert. Der Filterwechsel und

die Wartung der Flatpower Lüftungsgeräte

erfolgen von unten. Die direkt

angetriebenen Freilaufventilatoren haben

leistungsstarke EC Motoren. In der

Außenluft sind ab Werk ePM1 55% (F7)

Filter integriert, in der Abluft sind ab

Werk ePM10 50 % (M5) Filter integriert.

Die Lüftungsgeräte sind aus

Aluminiumprofilen mit thermischer

Trennung konstruiert. Die

doppelschaligen Paneele in RAL 7035 sind

mit 25 mm Mineralwolle gedämmt (T3 und

L2 nach EN 1886). Mit dem modulierenden

Bypass kann der Wärmetauscher für den

Frostschutz oder für die freie Kühlung

umgangen werden. Ab Werk ist ein

Montagerahmen am Gerät montiert. Bei den

Zehnder Flatpower Kompaktgeräten kann

aus drei unterschiedlichen

Registervarianten ausgewählt werden:

SMART: Mit integriertem elektrischen

Vorheizregister

INFINITE BE: Mit integriertem

elektrischen Vor- und Nachheizregister

INFINITE CO: Mit integriertem

elektrischen Vorheizregister und

Warmwasser- bzw. Change Over

Nachheizregister Optional kann ein

externes Kühlregister eingebaut werden

(Varianten SMART und INFINITE BE). Bei

den Zehnder Flatpower Kompaktgeräten

kann aus vier unterschiedlichen

Betriebsarten ausgewählt werden.

ECO: zweistufige Drehzahlregelung

LOBBY: Druckkonstant-Regelung

MAC2: zweistufige Volumenstrom-Regelung

DIVA:Drehzahl bedarfsabhängig.

Alle für die jeweilig ausgewählte

Registervariante und Betriebsart

erforderlichen Komponenten sind ab Werk

installiert und getestet.

Vor Ort sind diesbezüglich keine Ein-

oder Umbauten erforderlich und die

Geräte können direkt installiert und In

Betriebgenommen werden.

Technische Spezifikation:

Registervariante: Elektrisches VHR

Betriebsmodus: Volumenstrom 2-stufig

Volumenstr. (bei 200 Pa): 2100 m3/h

Maße : 2435 mm x 1815 mm x 565 mm

Gewicht: 433 kg

Außenluftfilter: ePm1 55% (F7)

Abluftfilter: ePm10 50 (M5)

Therm. Wirkungsgrad: < 90% (EN 308)

Leistung Elektromotor: 2 x 400 W

Betriebstemperatur: -20 bis 60 Grd.C

Schutzart: IP54/B

Spannung (V/Ph/Hz): 230/1/50

Stromaufnahme (A): 31,4 (inkl. Register)

Integr. Schnittst: Modbus, BACnet,Web

Gehäuseklassen EN1886: TB2 und T2

Luftdichtigkeit des Gehäuses: L1

Konform VDI 6022, ErP2018, EUROVENT

Außenblech in RAL7035, Innenseite

verzinktes Stahlblech

Typ:elektr. VHR, Volumenstrom 2-stufig

ZE Lüftungsgerät Flatpower 2500

Fabrikat: Zehnder Comfosystems

Artikelnummer: CZICDF047649 Verwendungshinweis: Die Betriebsart und Registervariante müssen zur Bestellung definiert sein
