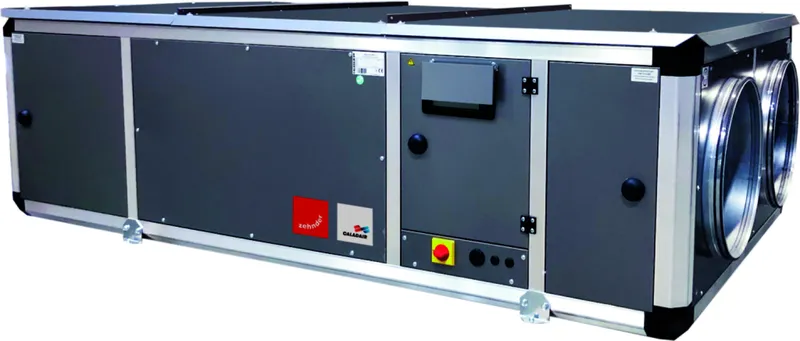

Zehnder Lüftungsgerät CARMA 9010 horizontal L elektr. VHR, Volumenstrom 2-stufig

ZE Lüftungsgerät CARMA 9010 horizontal L
elektr. VHR, Volumenstr. 2-stufig
Die Kompaktgeräte Zehnder Carma sind mit
hocheffizienten
Gegenstrom-Wärmetauschern aus Aluminium
ausgestattet. Die gemäß EUROVENT,
Passivhaus Institut (ab Carma 9010) und
Sentinel Haus Institut Kriterien
(Schadstoff- und Emissionsgeprüft nach
DIN EN 16516) zertifizierten
Lüftungsgeräte sind variabel montierbar
und bieten eine Vielzahl an
Geräteoptionen. Schnittstellen wie
MODBUS, BACNET und WEB gehören zum
Standard. Ab Werk ist an jedem
Lüftungsgerät ein Touch Display
montiert. Wahlweise können die
Kompaktgeräte flach auf dem Boden
liegend, aufrecht auf dem Boden stehend,
oder flach an der Decke hängend montiert
werden. Sowohl als Innen- oder als
Außenaufstellung. Ein Wetterschutzdach
ist ab Werk montiert. In der Außenluft
ist eine Doppelfilterstufe möglich. Die
doppelschaligen Paneele in RAL 7035 sind
mit 50 mm Mineralwolle gedämmt (T2 und
L1 nach EN 1886). Die Zehnder Carma
Geräteserie kann alternativ in 3 Teilen
geliefert werden (Mehrpreis). Mit dem
modulierenden Bypass kann der
Wärmetauscher für den Frostschutz oder
für die freie Kühlung umgangen werden.
Drei Registervarianten stehen zur
Auswahl: SMART: elektr. Vorheizregister
/ INFINITE BE: elektr. Vor- und
Nachheizregister / INFINITE BC: elektr.
Vorheizregister und
Warmwasser-Nachheizregister. Optional
kann ein ext. Kühlregister eingebaut
werden. Fünf Betriebsarten stehen zur
Auswahl (abhängig von Gerätegröße): ECO:
zweistufige Drehzahlregelung / LOBBY:
Druckkonst.-Regelung / MAC2: zweistufige
Volumenstrom-Regelung / QUATTRO:
bedarfsgesteuerte Volumenstrom-Regelung
/ DIVA: bedarfsgesteuerte
Drehzahl-Regelung. Alle für die gewählte
Betriebsart erforderlichen Sensoren sind
ab Werk im Gerät integriert.
Technische Spezifikation:
Montageart: horizontal L
Registervariante: elektr. VHR
Betriebsmodus: Volumenstr. 2-stufig
Volumenstr. (bei 200 Pa): 1400 m3/h
Maße(LxBxH): 2250 mm x 1015 mm x 605 mm
Gewicht: 222 kg
Außenluftfilter: ePm1 55% (F7)
Abluftfilter: ePm10 50 (M5)
Thermischer Wirkungsgrad: > 90% (EN 308)
Leistung Elektromotor: 2x 480 W
Betriebstemperatur: -20 bis 60 Grd.C
Schutzart: IP5/B
Versorgungsspannung:(V/Ph/Hz):230 /1/50
Stromaufnahme (A): 20,6 (inkl. Register)
Integrierte Schnittstellen: Modbus,
BACnet, Web
Gehäuseklassen EN1886: TB2 und T2
Luftdichtigkeit des Gehäuses: L1
Konform ErP2018, EUROVENT, Passivhaus
Institut, Sentinel Haus (DIN EN 16516)
Außenblech in RAL7035, Innenseite
verzinktes Stahlblech

Typ:
ZE Lüftungsgerät CARMA 9010 horizontal L
elektr. VHR, Volumenstr. 2-stufig
Fabrikat: Zehnder Comfosystems
Artikelnummer: CZICDF026353 Verwendungshinweis: Die Betriebsart und Registervariante müssen zur Bestellung definiert sein
