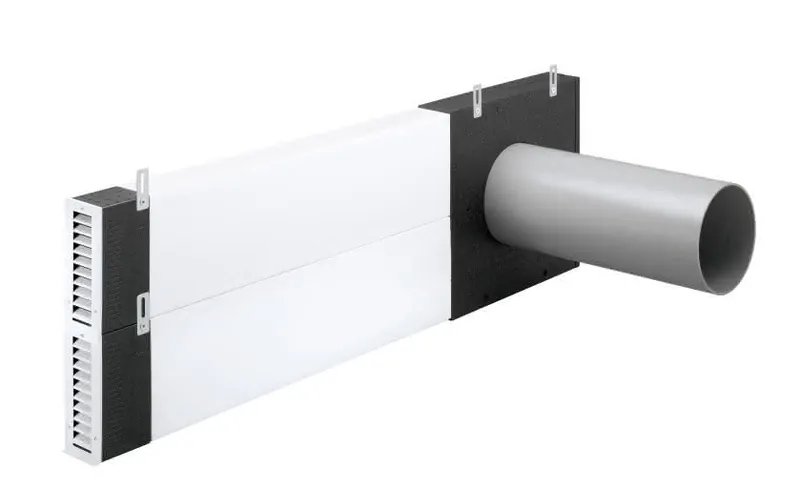

Zehnder Laibungsmodul ComfoAir 70

ZE Laibungsmodul ComfoAir 70

Das Laibungsmodul für das ComfoAir 70
ermöglicht eine fassadenintegrierte
AußenluftFortluftführung im WDVS
(Wärmedämmverbundsystem) mit jeweils
einem Auslassgitter senkrecht in der
Fensterlaibung.
Es ermöglicht 4 versch. Einbauvarianten
für den
AU+FOKanal links, AU+FOKanal rechts,
AUKanal links + FOKanal rechts,
AUKanal rechts + FOKanal links.
Die Montage des Fassadenelementes
erfolgt innerhalb des jeweiligen WDVS
auf der Außenseite der Rohbauaußenwand.
Mindestdämmschichtdicke 120mm.
Mindestwandstärke ohne WDVS: 275mm
Abstand Mitte Kernlochbohrung zur
Fensterlaibung zwischen 3701270mm
Einsatzgrenzen:20 bis +40 Grad Celsius
Im Lieferumfang enthalten sind:
1 Umlenkadapter 501x500x100mm inkl.
festverbundenem PVC Wandeinbaurohr 580
mm lang DN250, 2 PVC Flachkanäle
204x60mm 900mm lang, 2 EPP Kanal
Adapter 100x120x245mm, Flachkanal
isolieremelente, Verschlußstopfen,
2 Auslassgitter Alum. weiß 245x110mm
inkl. Befestigungsmaterial für Auslass
gitter am KanalAdapter.
Notwendiges Zubehör:
ComfoAir 70 Gerät für Laibungsmodul,
ohne Wandeinbaurohr,ohne Außenwandhaube
Menge: 1 Set

Typ: ZE Laibungsmodul ComfoAir 70
1 Set
Fabrikat: Zehnder Comfosystems
Artikelnummer: 527 008 670
