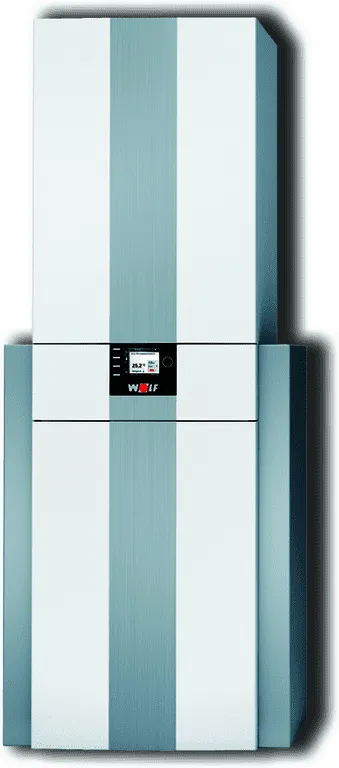

Wolf Gasbrennwert-Zentrale CGS-2-20/150R Nr.8615016

Wolf Gas-Brennwertzentrale CGS-2 bestehend aus Gasbrennwerttherme für den Betrieb mit Erdgas E,LL oder Flüssiggas mit Edelstahl-Warmwasser-Wärmetauscher und Rohrwendel in Modulbauweise.

Werkseitig für Erdgas E, LL eingestellt, umstellbar auf Flüssiggas.

Geprüft nach EG-Richtlinien und DIN EN 483 für Heizungsanlagen nach DIN EN 12828 mit Vorlauftemperaturen bis 90° C und 3 bar zulässigem Betriebsdruck, geeignet für gleitend abgesenkten Betrieb bis auf Raumtemperatur.

Leistung modulierend geregelt, gasadaptive, selbst kalibrierende Verbrennungsregelung mit Vormischbrenner für extrem niedrige Schadstoffemissionen und sich ändernde Gasbeschaffenheit, geschlossene Brennkammer für raumluftabhängigen und -unabhängigen Betrieb.

Drehzahlgeregelter Ventilator.

Verkleidung weiß RAL 9016 pulverbeschichtet.

Hoher Normnutzungsgrad bis 110% (Hi) / 99% (Hs) für bestmögliche Energieausnutzung.

Bedingungen des Umweltzeichens „Blauer Engel“ nach RAL UZ61 bei Betrieb mit Erdgas .

Niedrige CO- und NOx-Emissionen.

Stufenlos modulierende Wärmeleistung ab 1,8 kW.

Geringste Stromaufnahme im Standbybetrieb von 3W.

Modulierende Hocheffizienzpumpe (EEI < 0,23) zur automatischen Anpassung des Volumenstroms.

Zur Wartung ist der Heizwasser-Wärmetauscher unter Anlagendruck ausschwenkbar ohne Heizwasser abzulassen.

Einfache Wartung durch beschichteten Heizwasserwärmetauscher Wolf „ALUPro“.

Schnelle Montage, einfache Bedienung und Wartung mit bequemen Zugang zu allen Bauteilen.

Leichte Abgasmessung von außen ohne Öffnen des Gerätes.

Optimale Brennwertnutzung durch Spreizungsregelung ohne Überströmventil.

Durch integrierte Abgas-Rückströmsicherung geeignet für die Mehrfachbelegung nach DVGW Arbeitsblatt G635.

Warnmeldung bei niedrigen Wasserdruck durch elektronischen Heizwasserdrucksensor.

Integriertes 3-Wege-Umschaltventil zur Umschaltung zwischen Heiz- und Warmwasserbetrieb.

Regelung mit Gasfeuerungsautomat, elektronischer Zündung und Ionisations-Flammenüberwachung, 10l Ausdehnungsgefäß, Einhängewinkel, Druckmanometer für den Heizkreis, Elektronischer Drucksensor, Integr. Anschlussstück der Luft-/Abgasführung mit konzentrischem Anschluss 60/100 mm mit Messöffnungen. Gesteuerte Speicherladung für höchste Energieeffizienz durch wirkungsvolle Brennwertnutzung (Europapatent erteilt) mit CGS-2-20/150R kann in 10 Minuten eine Badewanne mit ca. 200 Ltr./ 40° C, gefüllt werden, mit CGS-2-14/150R werden ca. 180 Ltr./ 40° C erreicht hohe Leistungskennzahl NL = 1,4 bzw.

1,8 bei Aufheizung von 10° C auf 60° C geringste Wärmeverluste durch hocheffiziente Dämmtechnik in 24 Stunden nur 1,47kWh Energieaufwand kompakter Aufbau als Brennwertgerät mit Rohrwendelspeicher.

Zur Installation leicht in zwei Module mit 35kg und 80kg trennbar Speicherladung über robuste Heizschlange mit großzügig dimensionierter Wärmetauscherfläche für kurze Aufheizzeit Vorbereitet für den Einbau des LAN/WLAN-Moduls ISM-7i zur Kommunikation über Smartphone, Laptop, PC oder dem Internet.

Für den Betrieb ist ein Bedienmodul BM-2 oder ein Anzeigenmodul AM erforderlich.

Technische Daten:

Energieeffizienzklasse: Raumheizung A, Warmwasserbereitung A

Wärmetauscher beschichtet

Nennwärmeleistung (Heiz-/Warmwasserbetr.)

bei 80/60°C: 3,8 - 18,9kW

bei 50/30°C: 4,4 - 20,4kW

Nennbelastung: 22,2kW

kl. Wärmebelastung (mod.) 3,8kW

Abgastemperatur (Qmax/Qmin)

bei 80/60°C: 70/50°C

bei 50/30°C: 30/25°C

Normnutzungsgrad (HI/Hs)

bei 40/30°C: 110/99%

bei 75/60°C: 107/96%

Vorlauftemperatur max.: 90°C

Gesamtüberdruck max.: Heizkreis: 3,0bar, Warmwasser: 10bar

Ausdehnungsgefäß Inhalt: 10L

Heizwasserwärmetauscherinhalt: 1,3L

Restförderhöhe für Hocheffizienzpumpe EEI <= 0.23:

600L/h Förderm.(14kW b.Dt=20k):550mbar

860L/h Förderm.(20kW b.Dt=20k):430mbar

Rohrwendelspeichre:

Nenninhalt: 145L

Spez. Wasserdurchfluss "D" bei DT-30k 21,4L/min.

Warmwasserdauerleistung 555l/h(13,6kW)

Leistungskennzahl nach DIN4708 1,7 NL

Warmwasserausgangsleistung 181 L/10min

Bereitsschaftsenergieaufwand nach DIN EN 12897: 1,47kWh/24h

Korrisionsschutz: Warmwasserwärmetauscher/Speicherbehälter: Doppelschicht-Emaillierung n. DIN 4153

Elektrische Leistungsaufnahme: Standby: 3 W, maximal: 17-51/110W

Schutzart: IXP4D

Anschlüsse: ¾"

Gasanschluss: ½"

Abgasrohrdurchmesser: DN60/100

Abmessungen (BxHxT): 600x1792x635mm

Transportgewicht (Leer): 115 (35+80kg)

Elektroanschluss: 230V/50Hz

CE-Identnummer: CE-0085 Co0098

Fabrikat: WOLF GmbH

Artikel-Nummer: 8615016 Verwendungshinweis: Kein Verwendungshinweis vorhanden
