Wilo mechanisches Ersatzteil Verlaengerung Wendel f.DDG Set

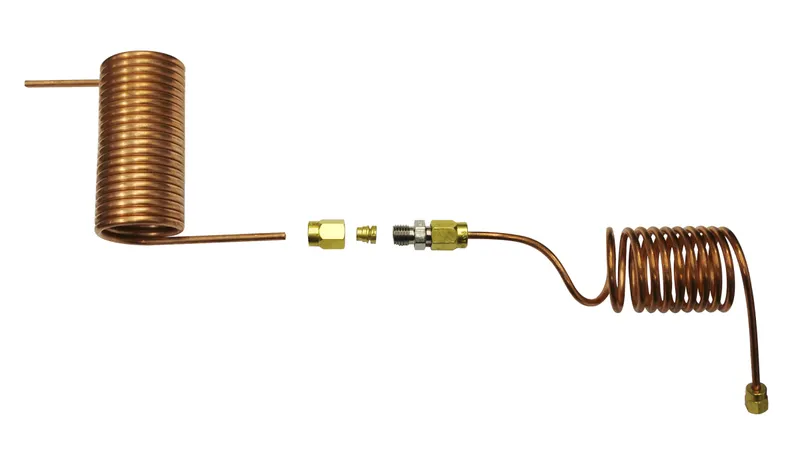

DDG-Verlängerungsset für Hosenrohranwendungen

Je nach Einbausituation in einer Hosenrohranwendung reicht die Länge der bestehenden Kupferwendel nicht, um bis zu den Druckmessanschlüssen der gemeinsamen Rohrleitung zu gelangen (nur dann kann der Differenzdruck ordnungsgemäß gemessen werden). Das DDG-Verlängerungsset für Hosenrohranwendungen dient dazu, das DDG-Set der Pumpe komfortabel bis zu den Druckmessanschlüssen in der Rohrleitung zu verlängern.

Das Set enthält das notwendige Zubehör, um den DDG-seitigen und den rohrnetzseitigen Anschluss durchzuführen.

Lieferumfang

DDG-Seitiger Anschluss:

1 Stck. Doppelnippel M3

1 Stck. Doppelnippel M5

1 Stck. Mutter mit Klemmring

1 Stck. Mutter M8x1 D.5

1 Stck. Klemmring reduziert

1 Stck. Kupferwendel Ø 3 mm, Länge max. 2 m

Rohrnetzseitiger Anschluss:

1 Stck. Klemmringverschraubung R1/8 DURCHGANG

1 Stck. Klemmringverschraubung R1/8 ECK (90°)

1 Stck. Schraube R1/8 DIN906 8.8 ST

1 Beiblatt (Montageanleitung)

Bestellinformationen

Fabrikat: Wilo

Typ: DDG-Verlängerungsset für Hosenrohranwendungen
