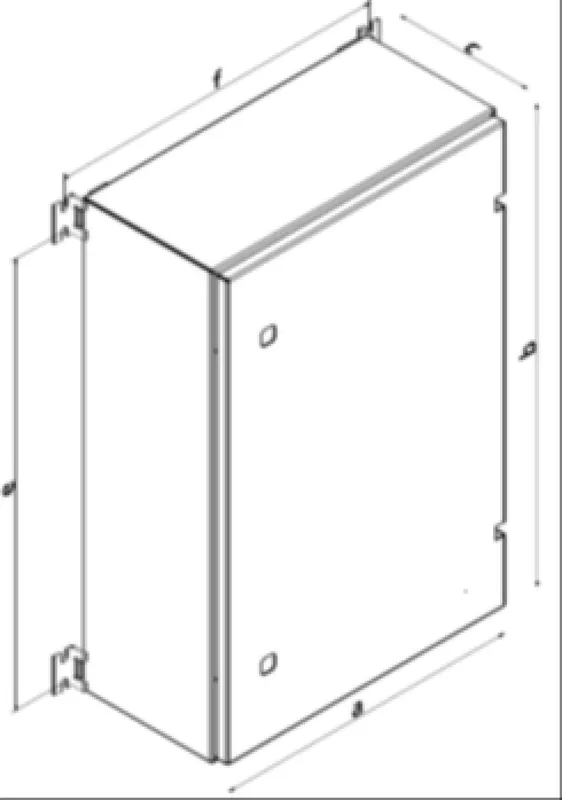

Wilo Zubehör für Schaltgeräte Filter 24,2A sin IP54 Wilo-EFC

Die dU/dt- und Sinus-Ausgangsfilter werden zur Verstärkung des Motorschutzes bei Anwendungen mit kurzen Motorleitungen, Motoren alter Generation, häufigem Bremsen oder aggressiver Umgebung empfohlen.
Besonderheiten/Produktvorteile:
dU/dt-Filter:
Bis zu einer Kabellänge von 100 m (geschirmt/ungeschirmt) werden die Anforderungen der IEC60034-17* (Allzweckmotoren) erfüllt. Oberhalb dieser Kabellänge steigt das Risiko des "Doppelpulsierens"
Geringfügig reduzierte Motorlagerbelastung, hauptsächlich bei Motoren mit hoher Leistung
Verhindert Netzrückwirkung. Ändert die Emissionsklasse nicht. Erlaubt keine längeren Motorkabel, wie für den eingebauten RFI-Filter des Frequenzumrichters vorgesehen
Max. Motorkabellänge von 100 m ... 150 m. Mit garantierter EMV-Leistung: 150 m abgeschirmt. Ohne garantierte EMV-Leistung: 150 m ungeschirmt
Beseitigt nicht die akustischen Schaltgeräusche des Motors
Sinus-Filter:
Sorgt für eine sinusförmige Phase-Phase-Motorklemmenspannung. Entspricht den Anforderungen von IEC-60034-17* und NEMA-MG1 für Allzweckmotoren mit Kabeln bis zu 500 m (1 km für Baugröße D und darüber).
Reduziert Lagerströme, die durch Zirkulationsströme verursacht werden. Reduziert keine Gleichtaktströme (Wellenströme). Verhindert Netzrückwirkung. Ändert nicht die Emissionsklasse. Erlaubt keine längeren Motorkabel, wie für den eingebauten RFI-Filter des Frequenzumrichters angegeben.
Mit garantierter EMV-Leistung: 150 m geschirmt und 300 m ungeschirmt (nur leitungsgebundene Emissionen). Ohne garantierte EMV-Leistung: bis zu 500 m (1 km für Baugröße D und darüber).
Eliminiert akustische Schaltgeräusche des Motors, die durch Magnetostriktion verursacht werden
Lieferumfang:
dU/dt- und Sinus-Ausgangsfilter
Einbau- und Betriebsanleitung
