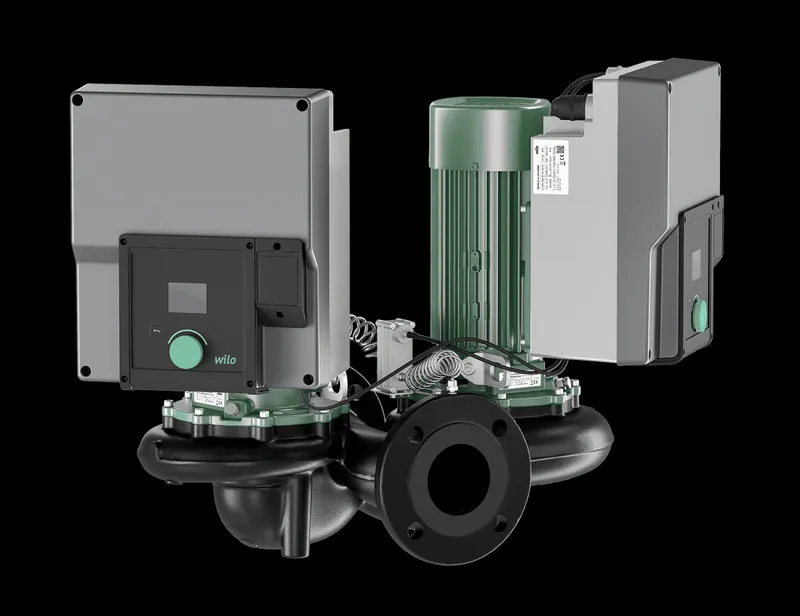

Wilo Trockenläufer-Hocheffizienz-Doppel Yonos GIGA2.0-D 65/1-16/3,0,DN65,2.9kW

Inlinepumpe mit hoher Energieeffizienz mit EC-Motor der Effizienzklasse IE5 gemäß IEC 60034-30-2, hydraulischem Mindesteffizienzindex MEI = 0,4 und elektronischer Leistungsanpassung in Trockenläufer-Bauart. Die Pumpe ist ausgeführt als einstufige Niederdruckkreiselpumpe mit Flanschanschluss und Gleitringdichtung. Die Yonos GIGA2.0-D ist vorrangig für die Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Klima- und Kühlsystemen konzipiert.

Konstruktion:

Einstufige Niederdruck-Kreiselpumpe mit ungeteilter Welle in Blockbauweise

Spiralgehäuse in Inline-Bauart (Saug- und Druckstutzen mit gleichen Flanschen in einer Linie)

Flansche PN 16 - nach EN 1092-2

Druckmessanschlüsse (R 1/8) für angebauten Differenzdruckgeber (Ausführung ...-R1 ohne Differenzdruckgeber)

Pumpengehäuse und Laterne/Motorflansch serienmäßig mit Kataphoresebeschichtung

Gleitringdichtung für die Wasserförderung bis Tmax. = +120°C. Bis T = +40°C ist eine Glykolbeimischung von 20% bis 40% Volumenanteil zulässig. Bei Wasser-Glykol-Gemischen mit Anteilen Glykol >40% bis max. 50% Volumenanteil und einer Medientemperatur von > + 40°C bis max. +120°C oder anderen von Wasser abweichenden Medien ist eine alternative Gleitringdichtung vorzusehen.

Bei Verwendung von Wasser-Glykol-Gemischen wird generell der Einsatz einer S1 Variante mit entsprechender Gleitringdichtung empfohlen.

Anschlussspannungen:

3~440 V ±10% 50/60 Hz; 3~400 V ±10% 50/60 Hz; 3~380 V -5 % +10 % 50/60 Hz

Variante M-: 1~220 V ... 240 V (±10%), 50/60 Hz

Erfüllung der Elektromagnetischen Verträglichkeit ohne zusätzliche Maßnahmen

Störaussendung für Wohnbereich gemäß EN 61800-3:2018

Störfestigkeit für Industriebereich gemäß EN61800-3:2018

Regelarten:

Variabler Differenzdruck (dp-v)

Konstanter Differenzdruck (dp-c)

Konstante Drehzahl (n-const.)

Benutzerdefinierte PID-Regelung

Funktionen:

Betriebsarten Doppelpumpe: Haupt-/Reservebetrieb, wirkungsgradoptimierter Additionsbetrieb für dp-c und dp-v

Integrierter Motorvollschutz

Anzeige im "Home-Screen" des graphischen Displays:

Aktuell eingestellte Regelungsart

Aktueller Sollwert

Aktueller Istwert

Aktueller Volumenstrom (nur bei angeschlossenem Differenzdrucksensor)

Aktuelle Leistungsaufnahme

Ausführung:

1 analoger Eingang : 0 ... 10 V, 2 ... 10 V, 0 ... 20 mA, 4 ... 20 mA nur für Sensorwert von Differenzdrucksensor

1 analoger Eingang : 0 ... 10 V, 2 ... 10 V, 0 ... 20 mA, 4 ... 20 mA nur für externen Sollwertgeber

1 digitaler Eingang (Ext. AUS)

2 Melderelais für Betriebs- und Störmeldungen

Steckplatz für Wilo-CIF-Module mit Schnittstellen für Gebäudeautomation GA (Optionales Zubehör: CIF-Module Ethernet, Modbus RTU, BACnet MS/TP, LON, PLR, CAN)

Wilo Net als Wilo-Systembus zur Kommunikation bei Doppelpumpenbetrieb

Automatischer Notbetrieb bei besonderen Zuständen (Pumpendrehzahl definierbar) z.B. bei Ausfall der Buskommunikation oder von Sensorwerten

Drehbares graphisches Farb-Display (2 Zoll) mit Bedienung über Ein-Knopf-Handbedienebene

Doppelpumpenmanagement integriert (Doppelpumpen sind fertig verdrahtet), Verbindung über WILO Net

Kabelbrucherkennung bei analogem Signal (in Verbindung mit 2 ... 10V oder 4 ... 20mA)

Serienmäßige Kondensatablaufbohrungen im Motorgehäuse (bei Auslieferung verschlossen)

Entlüftungsventil an der Laterne

Lieferumfang:

Pumpe

Einbau- und Betriebsanleitung und Konformitätserklärung

Zubehör (muss gesondert bestellt werden):

3 Konsolen mit Befestigungsmaterial für Fundamentaufbau

Blindflansche für Doppelpumpengehäuse

Zur Anbindung an die Gebäudeautomation:

CIF-Modul PLR

CIF-Modul LON

CIF-Modul BACnet MS/TP

CIF-Modul Modbus RTU

CIF-Modul CANopen

CIF-Modul Ethernet Multiprotocol (Modbus TCP, BACnet/ IP)

Anschluss M12 RJ45 CIF Ethernet

Differenzdruckgeber DDG 2 ... 10V

Differenzdruckgeber DDG 4 ... 20mA Verwendungshinweis: Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Klima- und Kühlsystemen.
