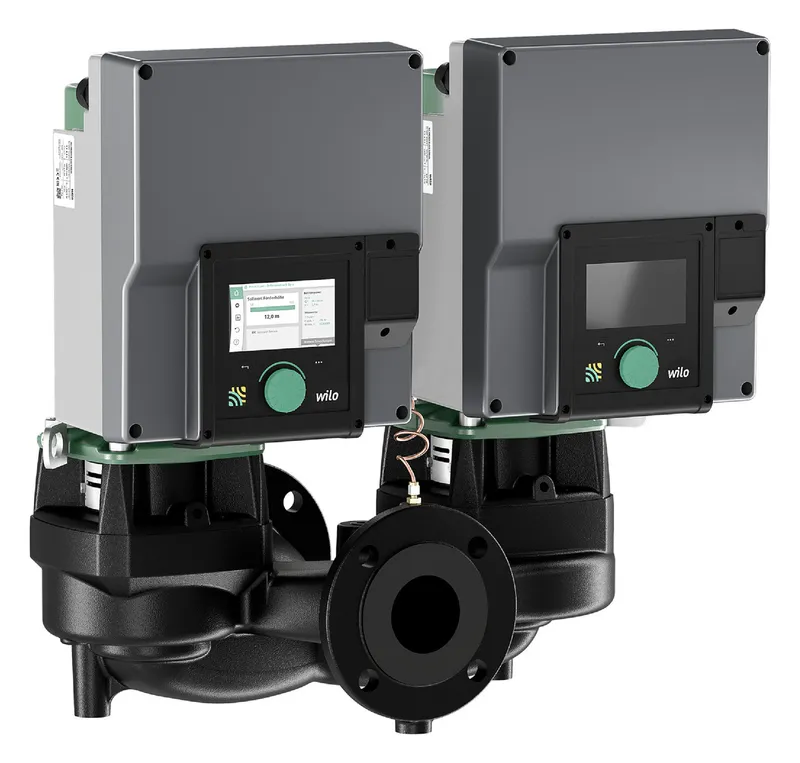

Wilo Trockenläufer-Hocheffizienz-Doppel Stratos GIGA2.0-D 80/1-20/2,2-R1,DN80

Hocheffizienz-Inlinepumpe mit EC-Motor der Effizienzklasse IE5 gemäß IEC 60034-30-2, hydraulischem Mindesteffizienzindex MEI = 0,7 und elektronischer Leistungsanpassung in Trockenläufer-Bauart. Die Pumpe ist ausgeführt als einstufige Niederdruckkreiselpumpe mit Flanschanschluss und Gleitringdichtung. Die Stratos GIGA2.0-D ist vorrangig für die Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Klima- und Kühlsystemen konzipiert.
Konstruktion ...-R1:
Einstufige Niederdruck-Kreiselpumpe mit ungeteilter Welle in Blockbauweise
Spiralgehäuse in Inline-Bauart (Saug- und Druckstutzen mit gleichen Flanschen in einer Linie)
Flansche PN 16 - nach EN 1092-2
Druckmessanschlüsse (R 1/8) für nachträglich möglichen Anbau eines Differenzdruckgebers (Ausführung ...-R1 ohne Differenzdruckgeber)
Pumpengehäuse und Motorflansch serienmäßig mit Kataphoresebeschichtung
Gleitringdichtung für die Wasserförderung bis Tmax. = +140°C. Bis T = +40°C ist eine Glykolbeimischung von 20% bis 40% Volumenanteil zulässig. Bei Wasser-Glykol-Gemischen mit Anteilen Glykol >40% bis max. 50% Volumenanteil und einer Medientemperatur von > + 40°C bis max. +120°C oder anderen von Wasser abweichenden Medien ist eine alternative Gleitringdichtung vorzusehen. Bei Verwendung von Wasser-Glykol-Gemischen wird generell der Einsatz einer S1 Variante mit entsprechender Gleitringdichtung empfohlen.
Anschlussspannungen:
3~440 V ±10% 50/60 Hz; 3~400 V ±10% 50/60 Hz; 3~380 V -5 % +10 % 50/60 Hz
Variante M-: 1~220 V ... 240 V (±10%), 50/60 Hz
Erfüllung der Elektromagnetischen Verträglichkeit ohne zusätzliche Maßnahmen
Störaussendung für Wohnbereich gemäß EN 61800-3:2018
Störfestigkeit für Industriebereich gemäß EN61800-3:2018
Regelarten:
Konstante Drehzahl (n-const.)
Konstante Temperatur (T-const.)
Konstante Differenztemperatur (dT-const.)
Benutzerdefinierte PID-Regelung
Nur möglich mit Differenzdrucksensor:
Permanente, automatische Leistungs-Anpassung an den Anlagenbedarf ohne Sollwertvorgabe Wilo-Dynamic Adapt plus (Werkseinstellung).
Bedarfsgerechte Volumenstromoptimierung der Zubringerpumpe durch Vernetzung und Kommunikation mit mehreren Sekundär-Pumpen (Multi-Flow Adaptation).
Konstanter Volumenstrom (Q-const.)
Variabler Differenzdruck (dp-v) mit der Option der nominellen Betriebspunkteingabe Q und H
Konstanter Differenzdruck (dp-c)
Differenzdruckregelung dp-c an einem entfernten Punkt im Rohrnetz (Schlechtpunktregelung)
Funktionen:
Auswahl des Anwendungsbereichs im Einstellungsassistenten
Betriebsarten Doppelpumpe: Haupt-/Reservebetrieb
Umschaltung zwischen Heiz- und Kühlbetrieb (automatisch, extern oder manuell)
Speichern und Wiederherstellen der konfigurierten Pumpeneinstellungen (3 Wiederherstellungspunkte)
Störmeldungs-/Warnmeldungsanzeige in Klartext inklusive Abhilfeempfehlung
Integrierter Motorvollschutz
Nur möglich mit Differenzdrucksensor:
Wärmemengenerfassung
Kältemengenerfassung
Einstellbare Volumenstrombegrenzung durch QLimit-Funktion (Qmin. und Qmax.)
Automatische Abschaltung der Pumpe bei Null-Durchfluss-Erkennung (No-Flow Stop)
Wirkungsgradoptimierter Additionsbetrieb für dp-c und dp-v
Anzeige im "Home-Screen" des graphischen Displays:
Aktuell eingestellte Regelungsart
Aktueller Sollwert
Aktueller Volumenstrom (nur bei angeschlossenem Differenzdrucksensor)
Aktuelle Medientemperatur (nur bei angeschlossenem Temperatursensor)
Aktuelle Leistungsaufnahme
Kumulierter elektrischer Verbrauch
Ausführung:
4 konfigurierbare analoge Eingänge : 0-10V, 2-10V, 0-20mA, 4-20mA und handelsüblicher PT1000 (nur an zwei ananlogen Eingängen); Spannungsversorgung mit +24 V DC
2 konfigurierbare digitale Eingänge (Ext. OFF, Ext. Min, Ext. Max, Heizen/Kühlen, Manuelle Übersteuerung (Gebäudeautomation abgekoppelt), Bediensperre (Tastensperre und Fernbedienungs-Konfigurationsschutz))
2 konfigurierbare Melderelais für Betriebs- und Störmeldungen
Steckplatz für Wilo-CIF-Module mit Schnittstellen für Gebäudeautomation GA (Optionales Zubehör: CIF-Module Modbus RTU, BACnet MS/TP, LON, PLR, CAN)
Wilo Net als Wilo-Systembus zur Kommunikation von Wilo-Produkten untereinander, z.B. Multi-Flow Adaptation; Doppelpumpenbetrieb und Wilo-Smart Gateway
Automatischer Notbetrieb bei besonderen Zuständen (Pumpendrehzahl definierbar) z.B. bei Ausfall der Buskommunikation oder von Sensorwerten
Drehbares graphisches Farb-Display (4,3 Zoll) mit Bedienung über Ein-Knopf-Handbedienebene
Bluetooth-Schnittstelle über Wilo-Smart Connect Modul BT
Auslesen und Einstellen von Betriebsdaten sowie z.B. Erstellen eines Inbetriebnahmeprotokolls über Bluetooth-Schnittstelle mittels Wilo Assistant App
Doppelpumpenmanagement integriert (Doppelpumpen sind fertig verdrahtet), bei Verwendung von 2 Einzelpumpen als Doppelpumpeneinheit, Verbindung über Wilo Net
Kabelbrucherkennung bei analogem Signal (in Verbindung mit 2-10V oder 4-20mA)
Zeitstempel für Fehler/Warnungen und historische Betriebsdaten
Permanenter Betriebsdatenspeicher
Serienmäßige Kondensatablaufbohrungen im Motorgehäuse (bei Auslieferung verschlossen)
Entlüftungsventil an der Laterne
Lieferumfang:
Pumpe
Wilo-Smart Connect Modul BT
Kabelverschraubungen mit Dichteinsätzen
Montageanleitung (Kurzfassung) und Konformitätserklärung
Zubehör (muss gesondert bestellt werden):
3 Konsolen mit Befestigungsmaterial für Fundamentaufbau
Blindflansche für Doppelpumpengehäuse
Montagehilfe für Gleitringdichtung (inkl. Montagebolzen)
Zur Anbindung an die Gebäudeautomation:
CIF-Modul PLR
CIF-Modul LON
CIF-Modul BACnet MS/TP
CIF-Modul Modbus RTU
CIF-Modul CANopen
CIF-Modul Ethernet Multiprotocol (Modbus TCP, BACnet/ IP)
Anschluss M12 RJ45 CIF Ethernet
Differenzdruckgeber DDG 2 ... 10V
Differenzdruckgeber DDG 4 ... 20mA
Temperatursensor PT1000 AA
Fühlerhülsen für den Einbau von Temperatursensoren in die Rohrleitung Verwendungshinweis: Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Klima- und Kühlsystemen.
