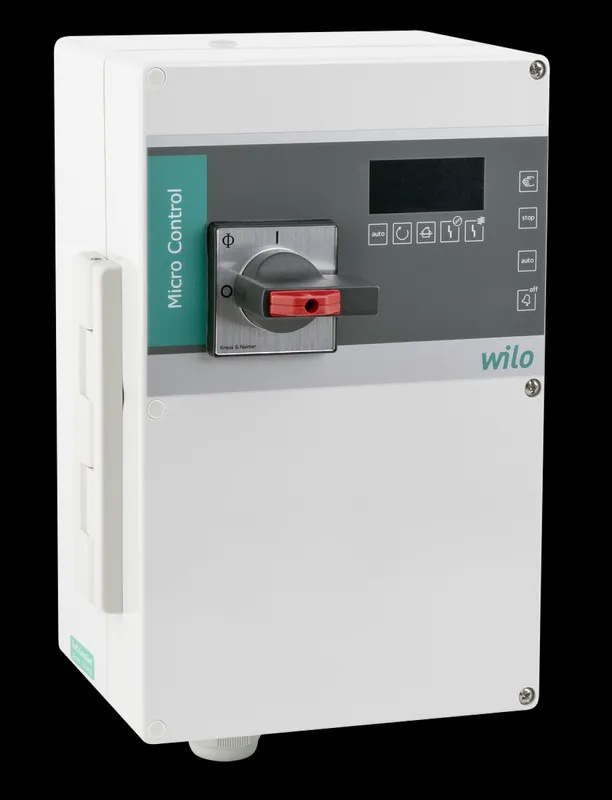

Wilo Schaltgerät Micro Control MS-Lift MS-L-1x4kW-DOL

Mikroprozessor gesteuertes Schaltgerät zur niveauabhängigen Steuerung von einer Tauchmotorpumpe mittels Schwimmerschalter zur Niveauerfassung. Die Parametrisierung erfolgt durch Dip-Schalter und Potentiometer.
Funktionen
Betriebsart ”Entleeren”: Zum Entleeren von Abwasserschächten in der Wasserentsorgung
Einstellbarer Überlastschutz
Thermische Motorüberwachung
Pumpen-Kick-Funktion für 2 s
Einstellbare Nachlaufzeit bis 120 s
Drehrichtungskontrolle
Hochwasseralarm mit Zwangseinschaltung der angeschlossenen Pumpe
Fehlerspeicher des letzten Fehlers
Ausstattung
Abschließbarer Hauptschalter
Bedienfeld mit Tastern
Anzeige der aktuellen Betriebs- oder Störungszustände über LEDs
Einstellbare elektronische Motorstromüberwachung
Einstellung der einzelnen Funktionen über Dip-Schalter und Potentiometer
Integrierter Alarmsummer, netzunabhängig mit 9 V-Akku (optional als Zubehör erhältlich)
Eingänge
1x digitaler Eingang für Schwimmerschalter (Pumpe Ein/Aus)
1x digitaler Eingang für Hochwassermeldung mit Schwimmerschalter (Hochwasseralarm)
1x Eingang für die thermische Wicklungsüberwachung mit Bimetall-Temperaturfühler, ein Anschluss von PTC-Fühlern ist nicht möglich!
Ausgänge
1x potentialfreier Kontakt für die Sammelstörmeldung (SSM).
Hinweis: Spannungsversorgung muss bauseits erfolgen!
Lieferumfang
Schaltgerät
Einbau- und Betriebsanleitung
Auslegung
Achtung: Signalgeber sind bauseits zu stellen. Schaltgeräte sind nicht explosionsgeschützt und dürfen nur außerhalb explosionsgefährdeter Bereiche eingesetzt werden.
Signalgeber innerhalb von Ex-Bereichen müssen über einen eigensicheren Stromkreis angeschlossen werden, z.B. Zenerbarriere oder Ex-Trennrelais. Der direkte Anschluss von Pumpen innerhalb explosionsgefährdeter Bereiche ist nicht möglich!
