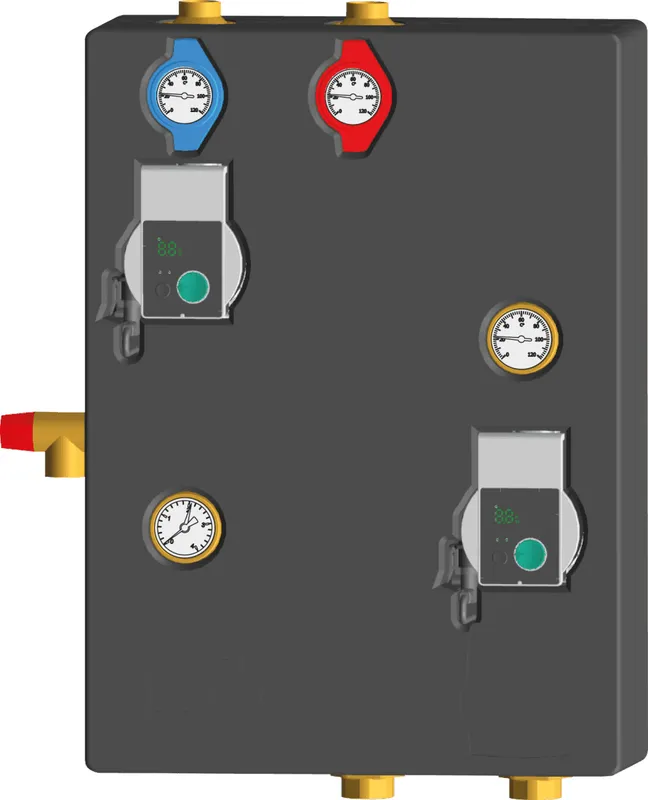

Wilo Safe WS5-24 Yonos Pico Nr. 4180050

Systemtrennung mit hocheffizienter Primär- und Sekundärpumpe, sowie Mischer, integriert in einer gemeinsamen Isolationsschale. Zur hydraulischen Trennung zwischen der Primärseite mit dem Wärmeerzeuger und der Sekundärseite mit dem Fußbodenheizkreis.
Armaturengruppe in Kompaktbauweise bestehend aus den Positionen
Wilo-Safe WSG 5-24 Grundeinheit,
Wilo-Safe WSA 5-24 Anschlusssatz und
Wilo-Safe WSM 5-24 Mischer.
Die Systemtrennung ist komplett montiert, druckgeprüft und im Isolierbehälter verpackt
Wilo-Safe WSG 5-24 Grundeinheit
Bestehend aus
Hocheffizienter Fußbodenkreispumpe mit Edelstahlgehäuse (Yonos PICO plus 25/1-6-N),
Spezialwärmetauscher WT 5-24,
2 St. Multi-Kugelhähne mit integriertem Thermometer 0-120 °C und Anschlussmöglichkeit R¾" für ein Ausdehnungsgefäß,
Vorlauf- und Rücklaufrohr mit 2 Tauchhülsen sowie Sekundärrohrgruppe aus MS,
Manometer 0-4 bar,
Sicherheitsventil 2,5 bar,
Füll- und Entleerungshahn MS,
2 Isolierschalen EPP inkl. Wandhalter und Befestigungsmaterial.
Wilo-Safe WSA 5-24 Anschlusssatz
Bestehend aus
Hocheffizienter Primärkreispumpe Yonos PICO plus 25/1-6,
Vorlaufbogen mit Entlüftungsanschluss R 1/4",
Thermometer 0-120 °C, Ø63 mm
und Verschraubungen.
Wilo-Safe WSM 5-24 Mischer
Mit 3-Wege-Mischer, Stellwinkel 90° mit beidseitiger Skalierung und Anschlussverschraubungen.
Technische Daten
Nennleistung: 5 - 24 kW
Betriebstemperatur (max.): 90 °C
Betriebsdruck (max.): PN 6
Anschlüsse Fußbodenkreis: Ø28 mm innen
Anschlüsse Kesselkreis: Ø28 mm innen
Gewicht: ca. 14,6 kg

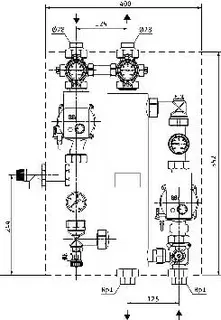

Maße (L x B x H): ca. 555 x400 x 160 mm
Zubehör
Zubehör muss seperat bestellt werden:
Wilo-Safe Stellmotor 230 V, 50 Hz, 6,5 VA, 5 Nm, Stellwinkel 90° für direkten Anschluss an den Wilo-Safe Mischer WSM 5-24. Verwendungshinweis: Fußbodenheizungen aller Systeme; Systemtrennung für sauerstoffreiche Fördermedien
