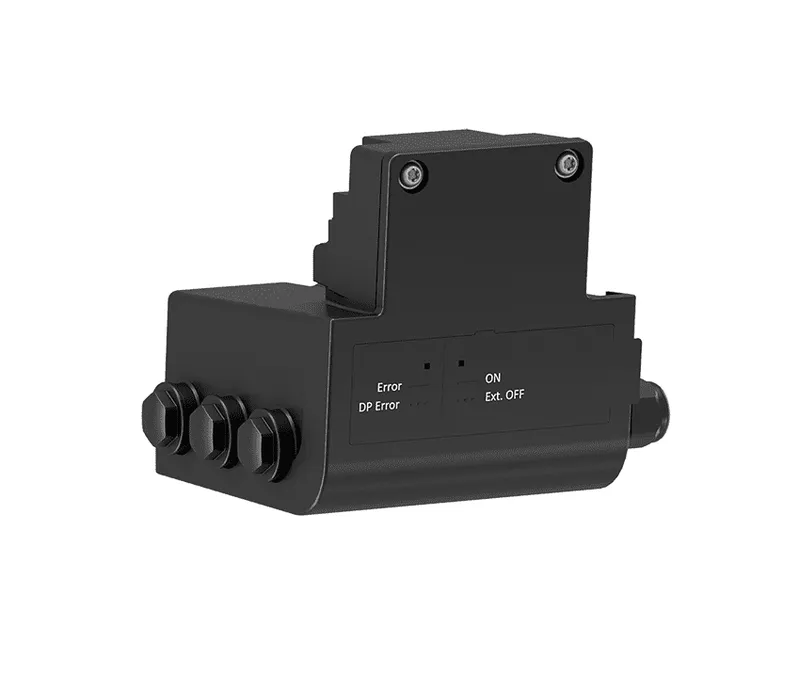

Wilo Connect Modul

Das Wilo-Connect Modul Yonos MAXO ist ein nachrüstbares Steckmodul für Wilo-Yonos MAXO/ Yonos MAXO-D/ Yonos MAXO-Z Pumpen.
Das Wilo-Connect Modul Yonos MAXO wird auf das Elektronikmodul der Pumpe an der Stelle des Wilo Steckers montiert.
Mit dem Einsatz des Wilo-Connect Modul Yonos MAXO entfallen externe Schütze und weitere Schaltgeräte mit dem entsprechenden Installationsaufwand. Die Belastung kundenseitiger Schaltgeräte (Relais) durch hohe Einschaltströme wird durch das Connect Modul Yonos MAXO auf ein Minimum reduziert.
Ausstattung/Funktion
Betriebsmeldeanzeige
Sammelstörmeldung SSM als potentialfreier Öffner
Sammelbetriebsmeldung SBM als potentialfreier Schließer
Steuereingang Vorrang Aus (Extern Aus)
Integriertes Doppelpumpenmanagement mit den Funktionen:
Haupt-/Reservebetrieb mit laufzeitabhängiger (24h) Umschaltung von Haupt- und Reservepumpe
Störfallabhängige Umschaltung auf die betriebsbereite Reservepumpe
Netzklemmen
Klemmenquerschnitt: max. 2,5mm2
Meldeklemmen
Max. Schaltleistung: 250V/1A
Klemmenquerschnitt: max. 1,5mm2
Steuerklemme Ext. Off
Kontaktbelastbarkeit: 24VDC, 10mA
Klemmenquerschnitt: min. 0,75mm2, max. 1,5mm2
Lieferumfang
Wilo-Connect Modul Yonos MAXO
2x Befestigungsschrauben zur Deckelmontage
4x Kabelverschraubung M16
Einbau- und Betriebsanleitung
