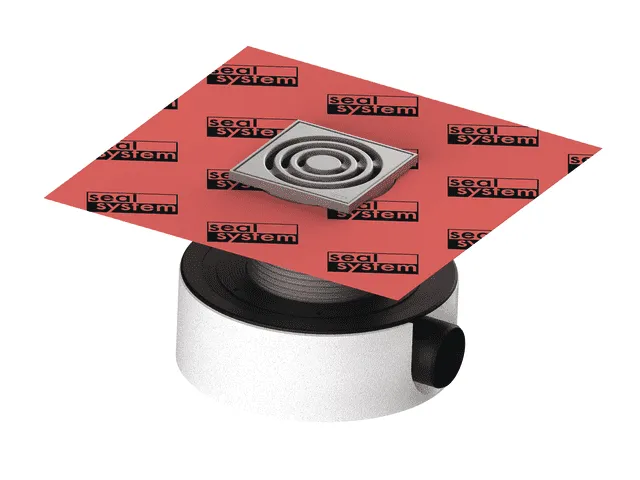

TECEdrainpoint S Ablaufset115 superflach angebrachte Dichtmanschette, Wasser GV

TECEdrainpoint S 115 Ablaufset superflach mit werkseitig angebrachter Seal System Dichtmanschette und Wasser-Geruchsverschluss

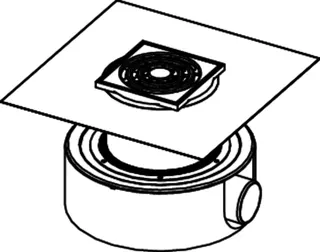

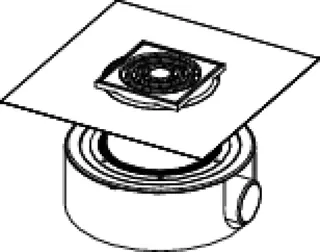

Bodenablaufset TECEdrainpoint S 115 waagerecht, superflach DN 50, mit schallentkoppelndem Montageelement, Aufsatzstück mit Kunststoff Rostrahmen und werkseitig befestigter Seal System Dichtmanschette.
Bestehend aus:
Ablaufkörper DN 50 waagerecht superflach aus Kunststoff (PP), mit Klemmflansch zum Anschluss von Abdichtungsbahnen aus Kunststoff oder Elastomeren
reduzierte Sperrwasserhöhe = 27 mm
mit herausnehmbarem Geruchsverschluss
Montageelement mit Befestigungsmitteln zur schallentkoppelten Montage auf der Rohbetondecke
Aufsatzstück mit Rostrahmen aus Kunststoff (ABS) mit werkseitig befestigter Dichtmanschette mit Seal System zur Anbindung von Verbundabdichtungen entsprechend DIN 18534
TECEdrainpoint S Designrost aus gezogenem Edelstahl, Werkstoff 1.4301 (304), Abmessung 100 x 100 mm, Oberfläche poliert, Belastungsklasse K3 (belastbar bis 300 kg)
Schalungselement aus EPS als Platzhalter für das Aufsatzstück zur Nutzung während der Erstellung des Estrichs.
für Bodenbeläge von 8 bis 25 mm (inkl. Kleberbett)
Ablaufleistung nach EN 1253 bei 10/20 mm Stauhöhe über Rost:
bei minimaler Höhe des Aufsatzstückes: 0,52/0,61 l/s
bei maximaler Höhe des Aufsatzstückes: 0,69/1,12 l/s
Bestell-Nr.: 3601107 Verwendungshinweis: Bitte separat bestellen:
Pressringset und Dichtfolienzuschnitt zur Ausführung von Klemmflanschverbindungen (optional)
