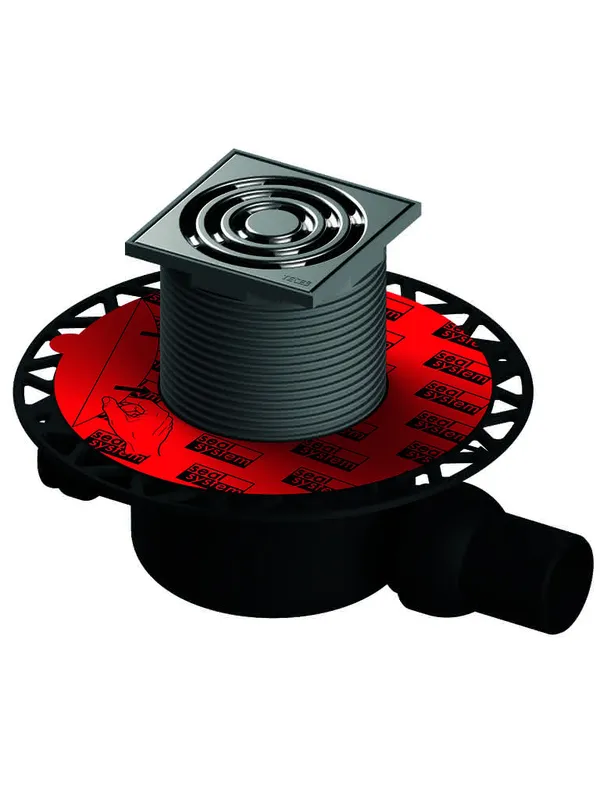

TECEdrainpoint S 120 Ablaufset Norm mit Seal System Univ.fl.

TECEdrainpoint S 120 Ablaufset Norm mit Seal System Universalflansch

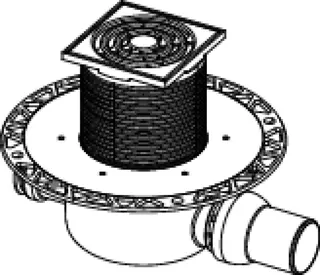

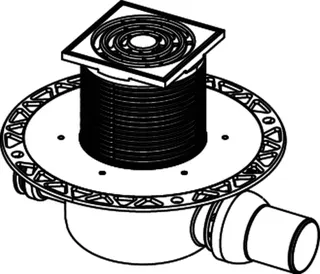

Bodenablaufset TECEdrainpoint S 120 waagerecht, Norm DN 50. Erfüllt die Anforderungen der EN 1253-1.
Bestehend aus:
Ablaufkörper DN 50 waagerecht, Norm, aus Kunststoff (PP)
mit Universalflansch zur Anbindung von Verbundabdichtungen entsprechend DIN 18534 oder Klemmflanschverbindungen
mit Kugelgelenk
mit seitlichem Zulauf DN 40 inklusive Verschlussstopfen
mit herausnehmbarem Geruchsverschluss
Sperrwasserhöhe = 50 mm
Aufsatzstück mit Rostrahmen aus Kunststoff (ABS) und O-Ring Dichtung
TECEdrainpoint S Designrost aus gezogenem Edelstahl, Werkstoff 1.4301 (304), Abmessung 100 x 100 mm, Oberfläche poliert, Belastungsklasse K3 (belastbar bis 300 kg)
Ablaufleistung nach EN 1253 bei 10/20 mm Stauhöhe über Rost:
bei minimaler Höhe des Aufsatzstückes: 0,52/0,89 l/s
bei maximaler Höhe des Aufsatzstückes: 0,64/1,35 l/s
Auslieferung inklusive Bauzeitschutzdeckel, Bauzeitschutzfolie und Montageanleitung.
Bestell-Nr.: 3601200 Verwendungshinweis: Bitte separat bestellen - je nach Abdichtungsart:
Seal System Dichtmanschette zur Ausführung eines unabhängig geprüften Anschlusses an die Verbundabdichtung
Pressringset und Dichtfolienzuschnitt zur Ausführung von Klemmflanschverbindungen
