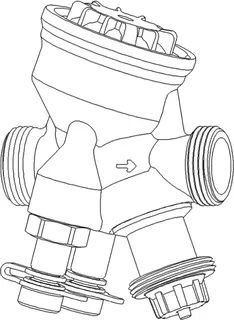

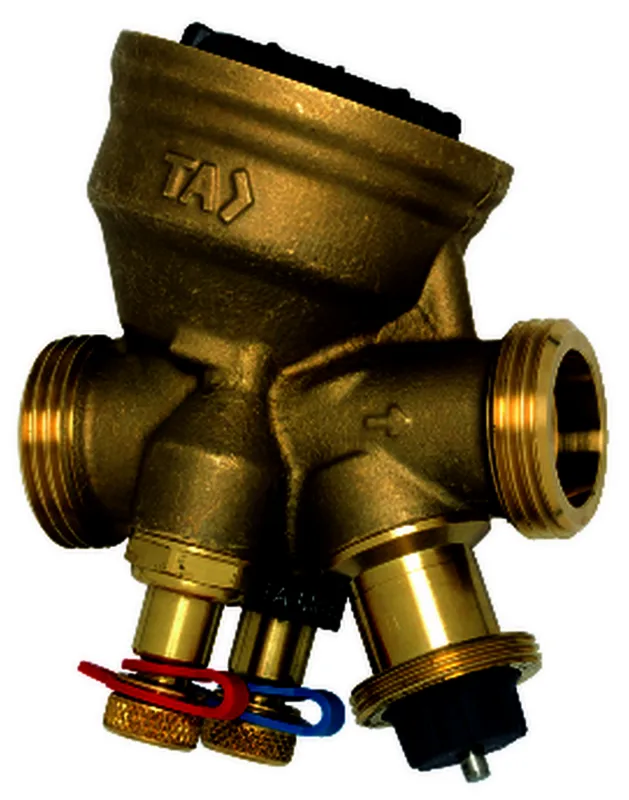

TA Regel- u. Regulierventil TA-Modulator druckunabh., DN15, G 3/4, PN16, 400 kPa

TA-Modulator druckunabhängiges Regel- und Regulierventil mit integriertem Differenzdruckregler. Für den Einsatz mit stetigen M 30 x 1,5 Stellantrieben mit automatischer Huberkennung. Geeignet als Durchflussbegrenzer ohne Stellantrieb. Durchflusseinstellung und Regelung am Thermostat-Oberteil ohne Werkzeug. Stufenlose Durchflusseinstellung von 100% nach 0%.

Einstellwert, Ventiltyp und Ventilgröße von Oben sichtbar. 4 mm Hub, begrenzt durch Durchflussbegrenzung. Mit 2 Messnippeln zur Messung von: Durchfluss, Temperatur, Druckverlust und verfügbarer Differenzdruck von der Pumpe. Zur Messung der anstehenden Pumpenförderhöhe kann per Messnippel der eingebaute Dp-Regler durch einen Bypass umgangen werden.

Absperrfunktion mit Handrad für Durchflusseinstellung. Zugang zu Messnippeln und Durchflusseinstellung auf der Stellantrieb-Seite. Einbau in allen Montagelagen möglich. Auch mit dem Stellantrieb nach unten. Leckrate <= 0,01% des maximalen Durchlusses bei der höchsten Einstellung (Klasse IV nach EN 60534-4). Gehäuse aus entzinkungsresistentem Ametal.

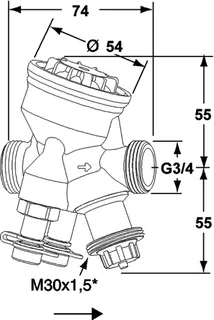

Außengewinde G 3/4 nach ISO 228., Max. Durchfluss: 480 l/h., Max. Differenzdruck 400 kPa., Min. Differenzdruck 15 kPa., Betriebstemperatur von, -10 Grd. C. bis +90 Grd. C., Nenndruck PN 16.

• Fabrikat: IMI TA
• Ausführung: DN 15, Art.-Nr. 52164315
• Verwendungshinweis: Der optionale Handgriff zum Einstellen Art.-Nr. 52164950 erleichtert das Voreinstellen der Ventile.
