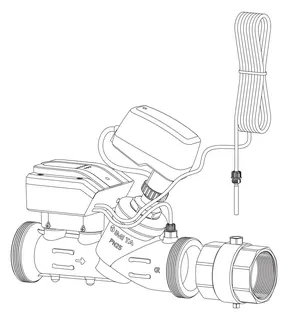

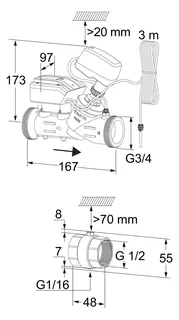

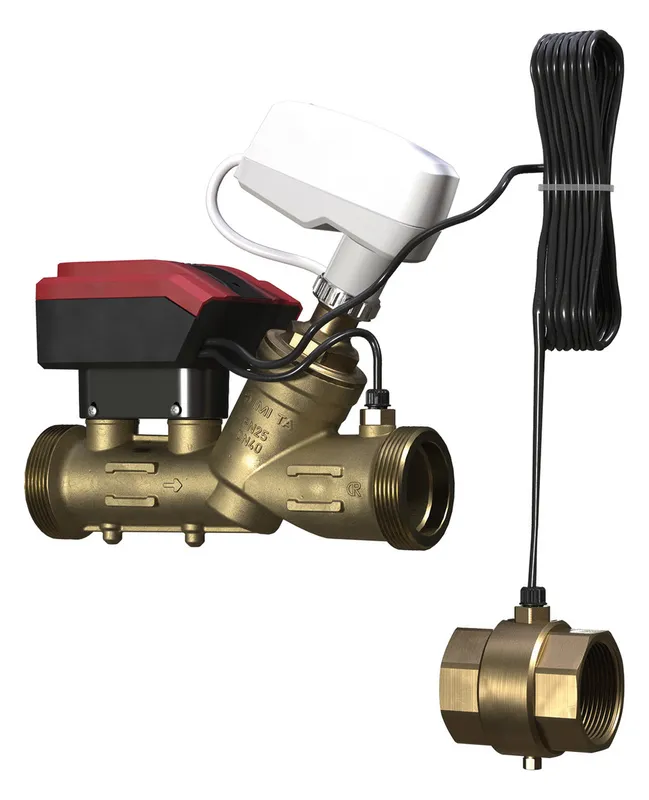

TA Durchgangsregelventil TA-Smart elektron. druckunabhängig, DN15, PN25

TA-Smart Valve - elektronisch druckunabhängiges Durchgangsregelventil (Energieventil) mit einzigartiger EQM-Charakteristik und höchster Präzision um Durchfluss-, Temperatur- und Leistung zu Messen und stetig zu Regeln. Höchste Genauigkeit auch bei Wasser-Glykolgemischen und kleinsten Durchflussmengen. Regelung (q, P, Position). Voreinstellung (max./min. q, max. P, max./min. Position). Auslesen (q, P, t, delta T, Position). Handbetätigung (via HyTune App). Anzeige von Betriebsart, Status und Position. Ventilblockierschutz. Ventilblockage-Erkennung. Sicherheitsstellung im Fehlerfall. Diagnosefunktion, Datenerfassung. Verzögerter Start. Notstellfunktion: Spindel des programmierbaren Stellantriebs ausgefahren, eingefahren oder Zwischenstellung, Durchfluss oder Leistung bei Ausfall der Stromversorgung.Bestehend aus Regelventil, Stellantrieb, Ultraschalldurchflussmesser, PT 1000 Temperaturfühlern mit VL Gehäuse Kommunikation via ACnet/Modbus oder Analog Signal. Analogsignal in VDC oder mA, einstellbar durch Steckbrücke in der SmartBox. Parametrierbar über Bussystem oder per App über Bluetooth. Optionale Anbindung an die TA Cloud. Datenlogging bis 13 Monate. Maximaler Durchfluss (qnom) 1.200 l/h einstellbar. Kleinster regelbarer Durchfluss 0,33% qnom. Spannungsversorgung: 24 VAC/VDC, 50 Hz. Ansteuerung: Bus. BACnet IP, BACnet MS/TP, Modbus TCP, Modbus RTU, Ansteuerung analog 0-10, 10-0, 2-10 oder 10-2 VDC. 0-20, 20-0, 4-20 oder 20-4 mA, Wireless: Bluetooth Low Energy BLE, Ausgangssignal: 0(2)-10 VDC, max. 8 mA, Leistungsverbrauch: Betrieb: 5,8 W, Standby: 1,9 W, Schutzklasse: III, Schutzart: IP54, EMC:2014/30/EU, Medien: Kalt- und Warmwasser Wasser oder neutrale Flüssigkeiten, Wasser-Glykol-Gemische (0-57 %). Mediumstemperatur: -10 ... +110 Grad C, Nenndruck: PN 25, Kennlinie: gleichprozentig, Leckrate: Leckrate < /= 0,02 % von qnom bei korrekter Durchflussrichtung. (Klasse IV entsprechend EN 60534-4), Außengewinde nach ISO 228., Serie 1, Kvs-Wert: 1,90, Schliessdruck: 6 bar, Differenzdruck DpVmax: 400 kPa, Messprinzip: Ultraschall-Volumenstrommessung, Regelgenauigkeit: +/- 5% (von 4 ... 100% qnom), Messgenauigkeit Temperaturdifferenz: +/- 0,15 K, delta T = 10 K, Ventilgehäuse: AMETAL, Ventileinsatz: AMETAL, Kegel: AMETAL und PTFE, Ventilsitz und Spindel: Rostfreier Stahl, Spindeldichtung und O-Ringe: EPDM, Feder: Rostfreier Stahl, Kabel: Halogenfrei, Fabrikat: IMI TA, Type: TA-Smart DN 15, PN25, Art.Nr: 32223100015 Verwendungshinweis: Kein Spezialwerkzeug erforderlich
