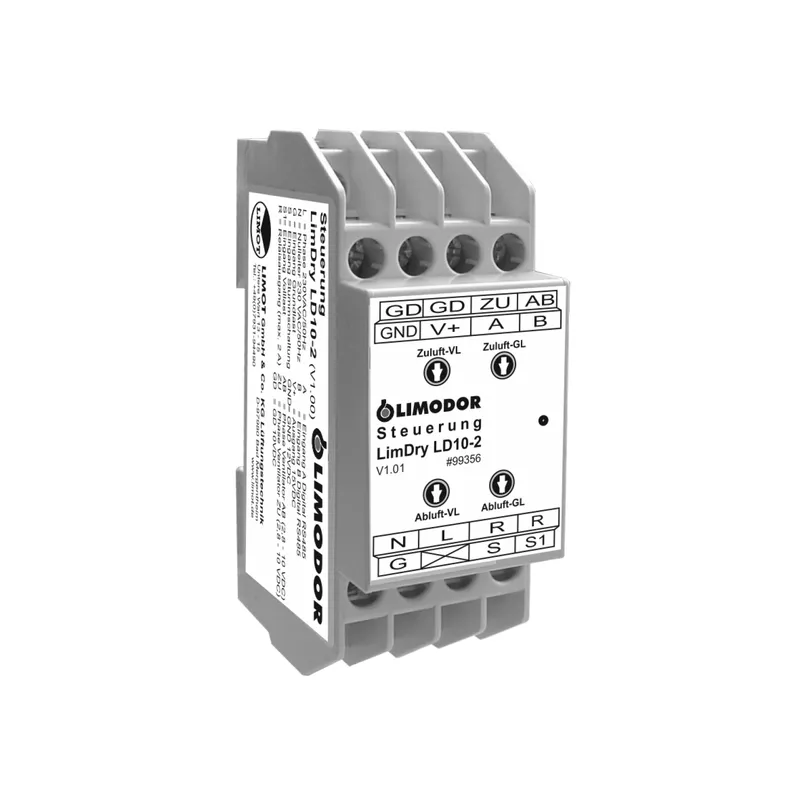

Steuerung LimDry LD10-2

Feuchteabhängige Steuerung mit

Digital-Eingang und Regelung über

Auswertematrix unter Berücksichtigung

der Feuchtemassen Außen-/Innenluft.

Schaltung von zwei getrennt regelbaren

DC-Ausgängen (0-10 VDC) z.B. für die

Ansteuerung von Ventilatoren bzw.

Lüftungsgeräten in Volllastbetrieb.

Einsetzbar z.B. für eine Kellerlüftung

oder feuchtegeführten Schaltung von

einer dezentalen/zentralen

Wohnungslüftungsanlage. Die Steuerung

verfügt über getrennte 230-VAC-Eingänge

für einen Grundlastbetrieb,

Volllastbetrieb bzw. einer

Stummschaltung bei

Spannungsaufschaltung. Die Belegung

dieser Eingänge unterliegen

Vorrangstufen. Die Ausgangsspannung

(0-10 VDC) bei einem Grundlastbetrieb

ist über ein Potentiometer regelbar. Ein

potentialfreier Ausgangskontakt steht

bei Freischaltung des DC-Ausganges bei

Grund-/Volllastbetrieb zur Verfügung.

Ausgeführte Schaltfunktionen bzw. eine

Störmeldung werden über ein LED an der

Steuerung angezeigt. Zur Feuchtemessung

sind 2 Messumformer der Serie FTM

(Zubehör) erforderlich.

Fabrikat: LIMODOR

Typ: AIRBASE Plus

Artikelnummer: 99356

Versorgungsspannung: 230 VAC/50 Hz

Leistungsaufnahme (Standby): < 0,6 W

Stromaufnahme: max. 10 mA

Leistungsaufnahme: max. 1,5 W

Steuereingang: 230 VAC/50 Hz

Ausgangssp.Vent.: 0-10 VDC (regelbar)

Ausgangssp.Messumformer: 15 VDC

Messeingang (Digital): RS485

Montageort: Schaltschrank

Montageort: Hut-Profilschiene 35 mm

Abmaße (HxBxT): 90x36x57 mm
