Sensus WMZ PoThF-Set PF130 Qp 25 B DN65 L:300 FL PN16 150/6,0

Sensus WMZ PoThF-Set PF130 Qp 25 B
DN65 L:300 FL PN16 150/6,0

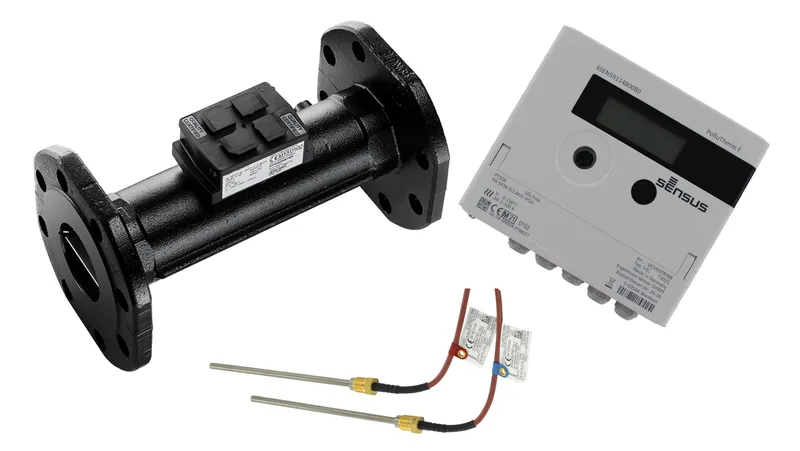

Kombinierter (Split) Wärmezähler mit
Ultraschallzähler als Durchflusssensor,
Batterieausführung

Bestehend aus:
Durchflusssensor, Rechenwerk,
Platinthermometer, Plombiermaterial und
Wandhalter.

Zulassung nach europäischer Messgeräte-
Richtline (MID) für beliebigen Einbau.

Durchflusssensor:
Ultraschall-Durchflusssensor für den
Einsatz in Nah- und Fernwärme-/Kälte-
anlagen, externe Spannungsversorgung,
niedriger Stromverbrauch, NOWA prüf-
fähig.

Rechenwerk:
Optische Schnittstelle (M-Bus Protokoll)
Tarifregister 2 St. individuell
einstellbar, speichern Energie oder Zeit
frei wählbarer Jahresstichtag,
15 Monats- und Halbmonatswerte über
Anzeige oder Funk, 24 Monats- und
Halbmonatswerte über optische Schnitt-
stelle oder M-Bus.
Speicherung von Durchfluss, Leistung und
Temperatur, sowie die jeweiligen
Maximalwerte der letzten 15 Monate.

Durchflusssensor:

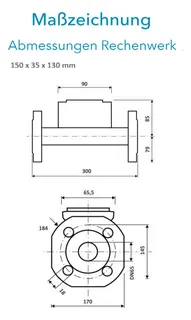

Baulänge L : 300 mm
Anschluß : Flansch
Nenndurchfluss qp: 25 m3/h
Min. Durchfluss qi: 0,25 m3/h
Max. Durchfluss qs: 50 m3/h
Anlaufwert : 0,05 m3/h
Druckverlust bei qp : 0,075 bar
kvs-Wert : 91 m3/h
Durchlasswert bei
0,1 bar Druckverlust : 29 m3/h
Temperaturbereich : 5 - 90C

Rechenwerk:
Temperaturmessbereich : 0 bis 150C
Temperaturdifferenz : 3 bis 100 K
Messzyklus Temperatur, dynamisch:
2/60 s, bei Netzbetrieb 2 s
Messzyklus Durchfluss : 2s
Schutzklasse : IP65

Temperaturfühler:
PT500, L:100mm, d=6,0mm, Kabel L:m

Eichgebühr/Konformitätsentgelt Wärme-/
Kältezähler komplett bis qp 6 m3/h

Bestellnummer: PTFH2000 - Verwendungshinweis: Grundsätzlich sind die Herstellerangaben in der Montageanleitung zu beachten
