Sensus WMZ PoTh-Set FS 90 qp 60 B DN80 L:225 FL PN16 150/6,0

Sensus WMZ PoTh-Set FS 90 qp 60 B
DN80 L:225 FL PN16 150/6,0

Kombinierter (Split) Wärmezähler mit
Woltmanzähler als Durchflusssensor,
Batterieausführung

Bestehend aus:
Durchflusssensor, Rechenwerk,
Platinthermometer, Plombiermaterial und
Wandhalter.

Zulassung nach europäischer Messgeräte-
Richtline (MID) für horizontalen und
vertikalen Einbau.

Durchflusssensor:
Woltmanzähler in Kurzbaulänge, für den
Einbau ohne Vor-, Nachlaufstrecke
geeignet. Geringer Platzbedarf. Er
kombiniert die hohe Belastbarkeit und
Messbeständigkeit eines WP-Zählers mit
den Vorteilen eines WS-Zählers im
unteren Messbereich.

Rechenwerk:
Programmierbar, optische Schnittstelle,
16 Monatswerte für Wärmeverbrauch,
Volumen, Maximalwerte für Durchfluss und
Wärmeleistung, MiniBus Schnittstelle
integriert. M-Bus, Impuls und LONWORKS
nachrüstbar.

Durchflusssensor:

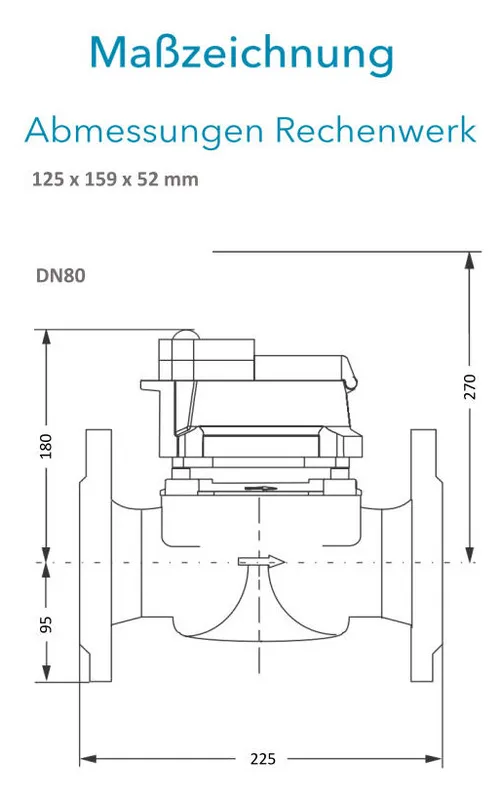

Baulänge L : 225 mm
Anschluß : Flansch
Nenndurchfluss qp: 60 m3/h
Min. Durchfluss qi: 1,2 m3/h
Max. Durchfluss qs: 120 m3/h
Anlaufwert : 0,15 m3/h
Druckverlust bei qp : 0,08 bar
kvs-Wert : 212 m3/h
Durchlasswert bei
0,1 bar Druckverlust : 67 m3/h
Temperaturbereich : 15 - 90C

Rechenwerk:
Schneller Messzyklus:
2 Sekunden für Temperaturen
4 Sekunden für Leistung und Durchfluss

Temperaturmessbereich : 1 bis 180C
Temperaturdifferenz : 3 bis 150 K
Abschaltgrenze : 0,15 K
Messgenauigkeit :
besser als +/- (0,5+dTmin/dT)%

Temperaturfühler:
PT500, L:150mm, d=6,0mm, Kabel L:2m

Eichgebühr/Konformitätsentgelt Wärme-/
Kältezähler komplett qp 60-100 m3/h

Bestellnummer: PTFK1000 - Verwendungshinweis: Grundsätzlich sind die Herstellerangaben in der Montageanleitung zu beachten
