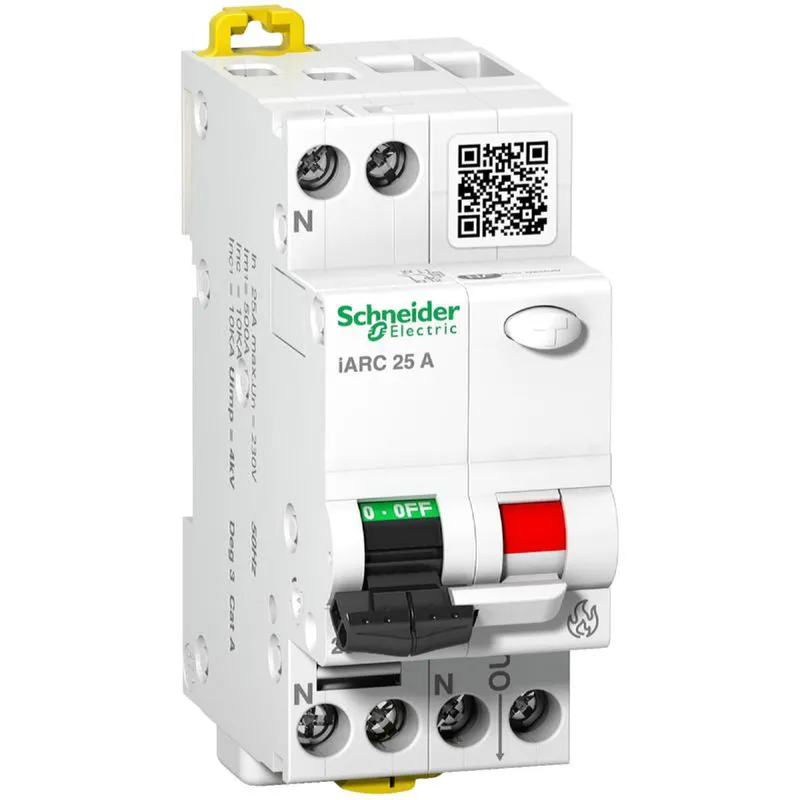

Schneider Electric Leitungsschutzschalter A9FDD225 25A

Fehlerlichtbogen-Schutzeinrichtung (AFDD) iArc - Universal einsetzbarDer AFDD (sprachlich häufig Brandschutzschalter genannt) iARC erkennt elektrische Lichtbögen, die in Kabeln und Anschlüssen auftreten und einen Brand verursachen können. Diese Lichtbögen können durch schlechte bzw. schadhafte Kabelisolierungen oder durch fehlerhafte Anschlüsse entstehen. Ein Brand, ausgelöst durch einen elektrischen Fehler, kann durch drei verschiedene Ursachen entstehen: Parallellichtbogen, Reihenlichtbogen, Durch das Auftreten einer Überspannung für mehrere Sekunden an elektronischen Bauteilen kann es zu einer Überhitzung dieser kommen.Kombination folgender Funktionen: Schutz gegen Brandgefahren durch Erkennung ungewollter elektrischer Lichtbögen. Schutz gegen Brandgefahren von Lasten aufgrund auftretender Überspannungen. Anzeige der Schaltstellung (Aus = grüne Anzeige). Rote mechanische Anzeige in der Front im Falle einer Fehlerauslösung. Selbstdiagnose des Geräts mittels frontseitiger Prüftaste.Anschlussquerschnitt: starr: 1.16 mm2 oder 2 x 1.2,5 mm2, Flexibel mit Aderendhülse: 1.10 mm2 oder 2 x 1.2,5 mm2, Auslosezeit/Lichtbogenstromwert bei Un = 230 V AC (gema. IEC 62606), Lichtbogenstrom 2,5 A 5 A 10 A 16 A 25 A, Max. Ausschaltzeit 1 s 0,5 s 0,25 s 0,15 s 0,14 s, Auslösezeit bei Überspannung (Neutralleiterbruch): 400 V AC, 200 ms.
