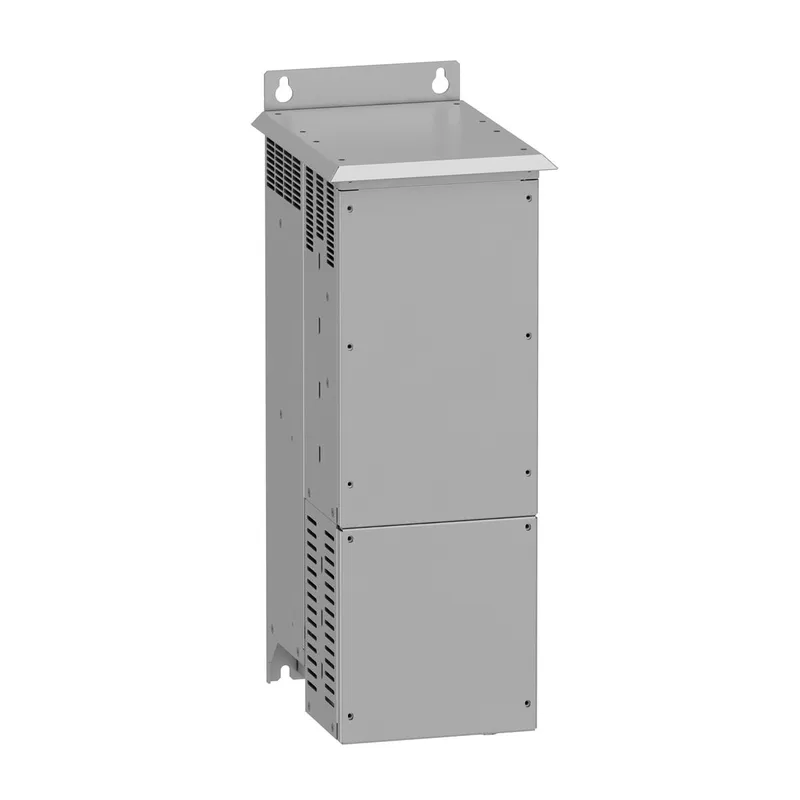

Schneider Electric Bremsmodul

Bremsmodul für Frequenzumrichter ATV930C11N4C - C16N4C. Kontinuierliche Leistung 100 kW, maximale Leistung 160 kW, Verluste bei Dauerleistung 400 WAnteil der Leitungszeit 5 % bei 320 kW, 15 % bei 250 kW, 50 % bei 200 kWMindest-Widerstandswert 2 ?. Versorgungsspannung 380-480 V 50/60 Hz. Kabel (Umrichter- Bremsmodul), Querschnitt 2 x 120 mm?, Maximale Länge 5 m. Kabel (Bremsmodul- Widerstände), Querschnitt 2 x 120 mm?, Maximale Länge 5 m. Bremsmodule gestatten Altivar Prozess-Frequenzumrichtern den Betrieb während des Bremsens bis zum Stillstand oder im -Generator-Betrieb durch Ableitung der Energie in den Bremswiderstand. Bremsmodule bieten die Schutzart IP 20. Thermischer Schutz erfolgt durch einen integrierten Temperaturfühler. Anwendungsbereiche Maschinen mit großem Massenträgheitsmoment, Maschinen mit langsamen und schnellen Zyklen, vertikale Bewegungen ausführende Hochleistungsmaschinen.
