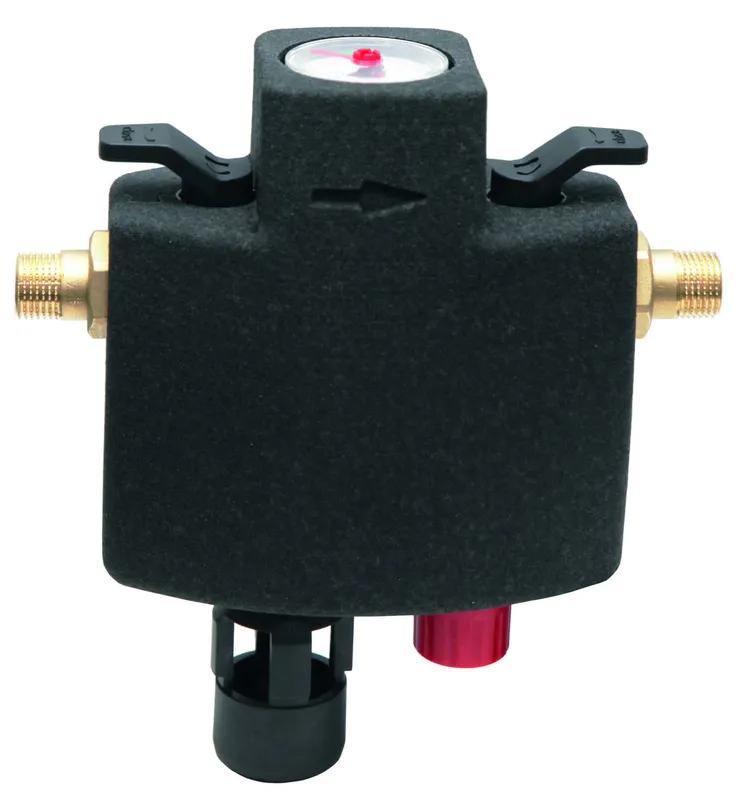

SYR FüllCombi BA mit Doppelmanometer DN 20

Die FüllCombi BA 6628 dient dem automatischen Be- und Nachfüllen von Warmwasser-Zentralheizungsanlagen entsprechend DIN EN 12828. Gemäß DIN EN 1717 wird sie fest mit der Trinkwasserleitung verbunden. Sinkt der Versorgungsdruck während des Füllvorgangs unter den Druck der Heizungsanlage, unterbindet der in der FüllCombi eingebaute Systemtrenner BA (zulässig bis einschließlich Flüssigkeitskategorie 4) das Zurückfließen des Heizungswassers in die Trinkwasserleitung. Auch Heizungswasser mit Inhibitoren (Korrosions- und Frostschutzmittel) lässt sich mit Hilfe der FüllCombi BA fest mit der Trinkwasserinstallation verbinden, dadurch entfällt der bisher übliche Schlauchanschluss. Nach erfolgtem Füllvorgang sollte aus Sicherheitsgründen die Absperrung der FüllCombi BA wieder geschlossen werden.
Die FüllCombi BA 6628 setzt sich aus ein- und ausgangsseitiger Absperrung, Druckminderer, Doppelmanometer, Systemtrenner BA und Abwasseranschluss zusammen. Sie enthält somit alle Bestandteile zur normgerechten Befüllung einer Heizungsanlage.

Technische Daten:
Betriebsdruck: max. 10 bar
Betriebstemperatur: max. 30 °C (Eingang), max. 65 °C (Ausgang)
Einbaulage: waagerecht, Trichteranschluss nach unten
Ausgangsdruck: 1,5 - 5 bar (Werkseinstellung: 1,5 bar)
Medium: Trinkwasser
Füllleistung: 1,5 m³/h bei Dp 1,5 bar.
Anschlussgröße: DN 20 Verwendungshinweis: Keine besonderen Verwendungshinweise notwendig.
