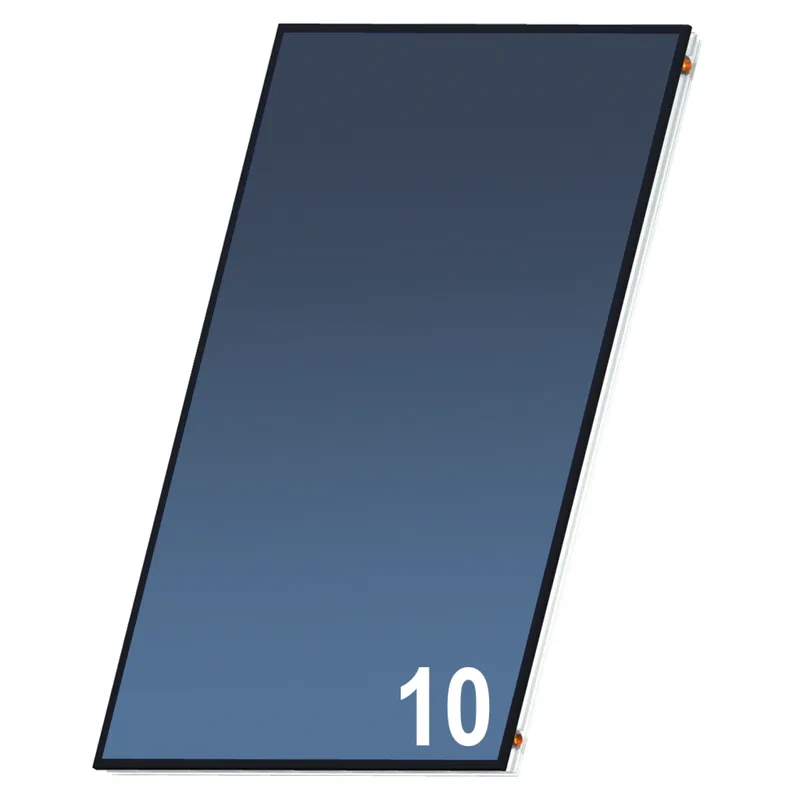

SK PFM-S 2,55m2 TiSUN PB RAL 7016 VL10

PFMS2500L Kollektor
Verpackung liegend, 10ST
Senkrechter PFM Modul-Flachkollektor
für die einfache Einbau-, Aufbau-
montage und Freiaufstellung für
Dachneigungen von 15-70 Grad.
Bauweise mit verschweißter Rückwand
und verklebter Glasscheibe
garantieren lange Lebensdauer und
hohe Betriebssicherheit.
- Gehäuse:
Rahmen Alu Natur, Abdeckleiste
pulverbeschichtet (RAL 7016),
wasserdichte CMT verschweißte
ALU-Rückwand, Bauhöhe: 62 mm
- Abdeckung: 4 mm strukturiertes
Solarsicherheitsglas mit hoher
Lichttransmission, temperatur-
u. UV-beständige Scheiben-
verklebung, zus. mechanische
Sicherung durch Abdeckleiste
- Dämmung: 25 mm Mineralwolle,
Nennrohdichte ca. 25kg/m³,
ausgasungsfrei, nicht brennbar
AI (EN13501)
- Absorber: Vollflächen-Absorber
laser-geschweißt (inkl.
Bogenschweißung) mit hoch-
selektiver PVD-Beschichtung
im Mäander durchströmt, garantiert
besten Solarertrag
- Anschlüsse: 4 x Kupferrohr
22x0,8 mm, seitl. links
(2x) u. rechts(2x) angeordnet,
mit PFM Rohr-Endenaufweitung
Technische Daten:
- Solar Keymark geprüft
- max. Betriebsdruck: 10 bar
- max. Schneedruckbelastung
300 kg/m2
- Flächen: Brutto-/Apertur-/
Absorberfläche 2,56/2,42/2,38 m2
- Außenmaß (H x B x T):
2162 x 1182 x 62 mm
- Gewicht: 42 kg
ACHTUNG: Schneerutsch beachten!
Absicherungsvorrichtungen bauseits!
ErP Information:
Aperturfläche: 2,41 m2
Wirkungsgrad: 63 %
(dT 40 K bei 1000 W/m2)
Wirkungsgrad eta0: 0,81
Wärmedurchgangskoeffizient a1:
3,87 W/m2K
Wärmedurchgangskoeffizient a2:
0,016 W/m2K²
Einfallswinkel-Korrektur-
faktor IAM: 0,87
