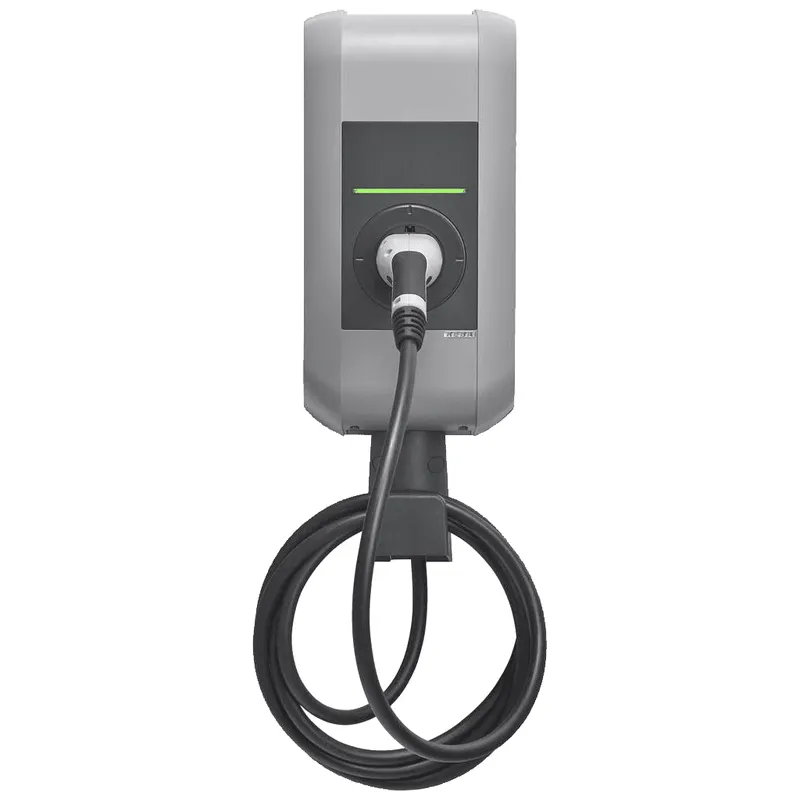

SK Keba Wallbox P30X Master, Typ 2 Steck er

Ladestation für Elektrofahrzeuge
(Wallbox), Mode 3 Ladestation für
einen Festanschluss.
Ausführung mit Ladekabel 4m und Stecker
EN Typ 2, max. Leistung 22 kW
Mode 3 Ladestationen mit internem
Schaltelement, schaltet die Versorgungs-
spannung erst nach erfolgreichem
Kommunikationsaufbau mit dem Elektro-
fahrzeug zu, also ausschließlich in
gestecktem Zustand. Im nicht gesteckten
Zustand ist die Ladesteckvorrichtung
der Wallbox spannungsfrei.
Das für die Ladestationen verwendete
Schaltelement (Installationsschütz)
besitzt 3 mm Trennstrecke, welches
Isolierung zum grundlegenden Schutz
von unter gefährlichen Spannungen
stehenden Teilen gem. IEC 60664-1
für Überspannungskategorie III bietet.

Die Wallbox ist netzseitig durch einen
vorgelagerten Fehlerstromschutzschalter
(RCD) und einen vorgelagerten Leitungs-
schutzschalter (MCB) gemäß lokaler
technischer Anschluss-bedingungen,
bis max. 40 A vorsicherbar, abzusichern.
Der in der bauseitigen Installation
vorgelagerte Fehlerstromschutzschalter
ist mindestens in der Ausführung Typ A
vorzusehen. Die gemäß ÖVE E 8001- 4- 722
erforderliche DC Fehlerstromüberwachung
> 6 mA für EV Ladepunkte ist in
geeigneter vorschriftskonformer
Ausführung intern in der Wallbox
herzustellen.
Freigabeeingang/Enable zur möglichen
Fernschaltung der Ladestation ermöglicht
eine nutzerabhängige Eingriffs-
möglichkeit über einen externen Schalt-
kontakt (Rundsteuerempfänger, Zeit-
schaltuhr,…), um ein zeitgesteuertes
Aufladen des Elektrofahrzeuges zu
realisieren.
Eine integrierte Stromüberwachung hat
dafür zu sorgen, dass der von der
Wallbox vorgegebene maximale Ladestrom
bei Überschreitung durch das ladende
EV, zur Sicherheitsabschaltung führt.
Für Reporting- und/oder Abrechnungs-
zwecke liefert der integrierte drei-
phasige Energiezähler (Genauigkeit
gemäß MID Klasse B) dem Betreiber
wichtige Informationen über die
Ladeaktivitäten. Diese Daten können
via OCPP an ein geeignetes Backend
System weitergeleitet werden.
Weiters sind diese Daten des Energie-
zählers mit den Informationen über
den Verbrauch der Ladesitzung und
dem Gesamtenergieverbrauchsstand
des Ladepunktes in alternierender
Darstellung an der Gehäusefront
mittels mindestens 6-stelligem
Matrixdisplay (Zeichenhöhe mind.
15 mm) durchscheinend durch das
geschlossene Gehäuse anzuzeigen.
Die Zählerwerte sind bei Beginn
und mit Abschluss einer Ladesitzung
für mindestens eine Minute darzustellen.
Der elektrische Anschlussbereich der
Wallbox muss vom Leistungsteil der
Ladestation vollkommen getrennt
aufgebaut sein. Der Leistungsteil
ist abgeschlossen, versiegelt und
für den ausführenden Elektro-Monteur
nicht zugänglich. Die Parametrierung
und Anpassung der Ladestation an die
vorgelagerte Elektroinstallation wird
mittels DIP-Switch im Anschlussbereich
hergestellt.
Die Montagemöglichkeiten der Lade-
station müssen auf eine einfache
Ein-Mann Montage ausgelegt sein und
dürfen keinerlei Spezialwerkzeuge
erfordern. Mittels beiliegender
Bohrschablone ist ein Anbringen
des Bohrbildes an die Montagewand
zu ermöglichen.
Um die Ladeverfügbarkeit der Wallbox
zu maximieren, muss im Fehlerfall
ein zyklischer Recovery-Versuch
durchgeführt werden. Erst wenn
alle Bedingungen seitens Fahrzeug,
Ladekabel, Wallbox und Umgebung
erfüllt sind, wird die Ladung
wieder gestartet.

Der Recovery- Prozess ist für
folgende Szenarien durchzuführen:
- Nach Netzspannungsausfall mit
Spannungswiederkehr
- Nach Überschreiten der max.
zulässigen Betriebstemperatur bei
Wiedererreichen der zulässigen
Betriebstemperatur
- Nach Abschaltung durch DC-Fehler-
stromerkennung bei neu gestecktem
Fahrzeug

Ausführung der Ladestation als
Kommunikationsschnittstelle für
intelligent gesteuertes Laden.
Die Kommunikationsverbindung über
eine Ethernet-Schnittstelle (LSA+
Klemmen) ermöglicht den einfachen
Anschluss an einen bauseitig
bestehenden Router.

Folgende Anwendungsfälle werden
damit ermöglicht:
- Smart Home Anbindung via UDP
- Masterkontroller für bis zu
15 angebundene Slave-Wallboxen
KeContact P20 oder KeContact P30

Mindest erforderliche Schnittstellen
an der Ladestation:
- USB für Firmwareupdat
