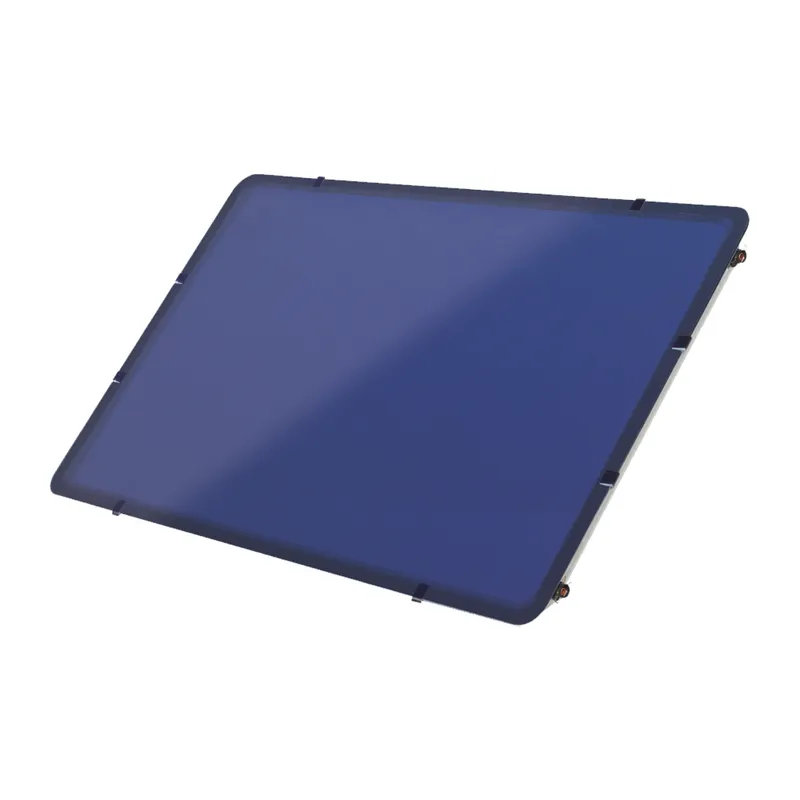

SK Aufdachkollektor SKR500L

Exklusiver Aufdachkollektor, Querformat,
mit rahmenlosem Design und super-
schnellem Befestigungssystem, der Flach-
kollektor mit tiefgezogener Aluminium-
wanne zeichnet sich durch mehr Leistung
bei weniger Gewicht aus.

Hochselektiv, vakuumbeschichteter
Aluminium Vollflächenabsorber, der
Mäander-Absorber mit einer thermischen
Länge > 20 m sorgt für einen hohen
Temperaturhub und ermöglicht eine
Verschaltung von bis zu 10 Kollektoren
in einer Reihe.
Exklusiver hydraulischer Verbinder sorgt
für eine rasche, werkzeuglose Ver-
bindung, 3,2 mm gehärtetes Solarsicher-
heitsglas in rahmenlosem Design, exakte
Temperaturmessung mit integrierter
Tauchhülse für Fühler (6 mm) im Kollek-
tor, ideal für Aufdach- und Frei-
montagen.

Technische Daten:
Solar Keymark Reg.Nr.: 011-7S1284 F
Bezeichnung: SKR500L
Bruttofläche: 2,57 m2
Aperturfläche: 2,26 m2
Absorberfläche: 2,30 m2
Gewicht leer: 38,5 kg

Höhe: 1240 mm
Breite: 2079 mm
Tiefe: 95 mm
Anschlüsse: 18 mm Kupfer blank
Absorber:
Aluminium-Vollflächenabsorber,
hochselektive Vakuumbeschichtung,
Mäander-Verschaltung für optimale
Selbstentleerung und exzellentes
Stagnationsverhalten
Absorption: 95 %
Emission: 5 %
Kollektorgehäuse: tiefgezogene
Aluminiumwanne
Wärmedämmung: 50 mm Mineralwolle
Kollektorverglasung: 3,2 mm gehärtetes
Solarsicherheits-
glas
max. Betriebsdruck: 10 bar
empfohlener Durchsatz: 10 bis 35 l/h
pro m2
Kollektorneigung: 15 Grad - 75 Grad
Konversionsfaktor: 0,794
Wärmekoeffizient a1: 3,514 W/m2/K
Wärmekoeffizient a2: 0,0147 W/m2/K2

Kollektorwirkungsgrad ErP: 63 %

Prüfungen:
Leistungs- und Qualitätstest nach
EN-12975, Solar Keymark,
Mindestertragsnachweis, Hagelschlagtest,
statische Nachweise Befestigung nach DIN
und EN
