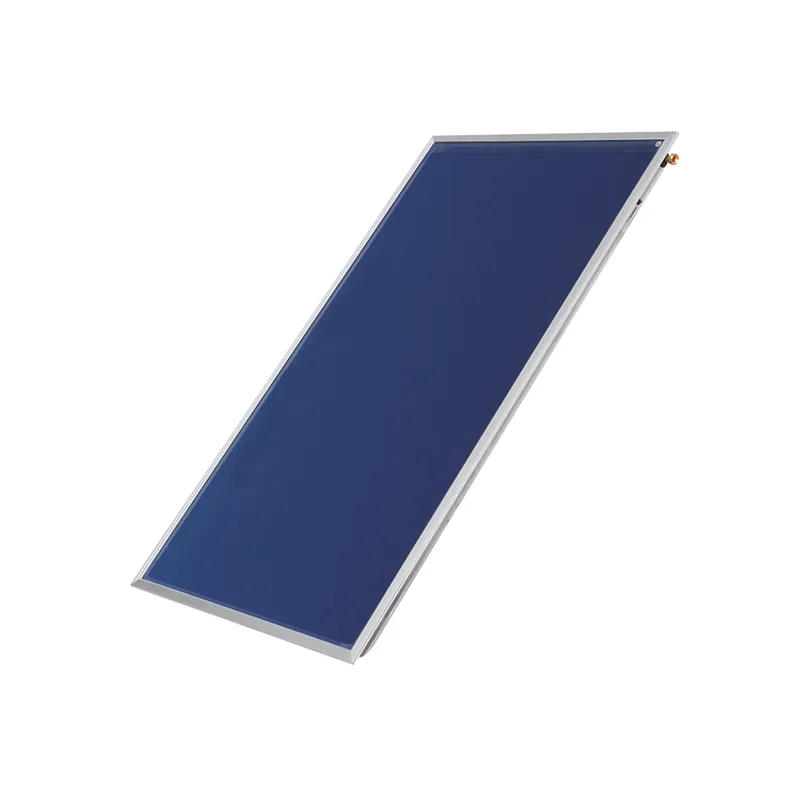

SK Aufdachkollektor SK500N-ECO-AL VE

Aufdachkollektor SK500N-ECO-AL,
einzelverpackt
Formschöner Hochleistungskollektor mit
tiefgezogener, wetterfester Aluminium-
wanne, hochselektiver, vakuumbeschichte-
ter Vollflächenabsorber aus Aluminium,
Sammelleitung integriert, mit Schraub-
Holländer, 50 mm Rückwanddämmung,
gehärtetes Solarsicherheitsglas mit
3,2 mm Dicke, inkl. Tauchhülse für
Fühler (6 mm), Harfe 6 Rohre parallel,
geeignet für Aufdach- und Freimontage,
Hochformat, 2 Anschlussverschraubungen
1"

Technische Daten:
Solar Keymark Reg.Nr.: 011-7S190 F
Bezeichnung: SK500N-ECO-AL
Bruttofläche: 2,57 m2
Aperturfläche: 2,3 m2
Absorberfläche: 2,2 m2
Gewicht leer: 40 kg
Inhalt: 1,6 l

Höhe: 2079 mm
Breite: 1239 mm
Breite inkl.
Anschlussverschraubung: 1257 mm
Tiefe: 100 mm
Anschlüsse: Holländerverschraubung 1"
mit Übergang Cu22 (1 Stk.
pro Kollektorfeld im Liefer-
umfang der gewählten Be-
festigungskonstruktion
(extra zu bestellen) ent-
halten)
Absorber: Aluminium-Vollflächen-
absorber, hochselektive
Vakuumbeschichtung
Absorption: 95 %
Emission: 5 %
Gehäusewerkstoff: Aluminium-Wanne
Steinwollwärmedämmung: 50 mm hinten,
Kollektorverglasung: 3,2 mm gehärtetes
Solarsicherheits-
glas
Kollektorverglasung: 3,2 mm
(Solarsicherheitsglas)
max. Betriebsdruck: 10 bar
Stillstandstemperatur: 198 Gr.C
Modulverschaltung: max. 6 Stück in
Serie
zulässige
Kollektorneigung: 15 Grad - 75 Grad
Empfohlener Durchsatz: 15 - 40 l/h
pro m2

Konversionsfaktor n0a: 0,763
Wärmekoeffizient a1a: 3,322 W/m2/K
Wärmekoeffizient a2a: 0,018 W/m2/K2

Kollektorwirkungsgrad ErP: 60 %

Prüfungen: Leistungs- und Qualitätstest
nach EN, Mindestertragsnachweis,
Solar Keymark.
