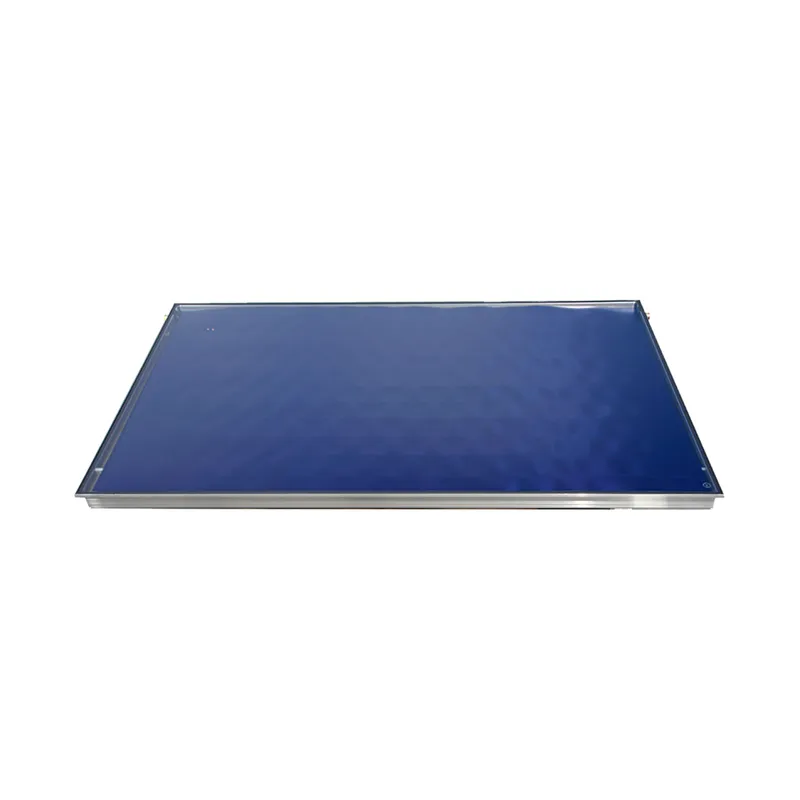

SK Alpin RKQ2300 - 2,3m2, Serviceartikel

Aufdachkollektor Alpin RKQ2300
Querformat, 2,3m2, Service-
artikel

Rahmenkollektor Querformat
für die Indach-
und Aufdachmontage,
bestehend aus
einem Aluminiumrahmen
mit Rückwand,
einem lasergeschweißten,
hochselektiv beschichteten
Aluminium-
Vollflächenabsorber,
einer 40 mm
dicken Mineralwollplatte
und einem gehärteten
eisenarmen
Solarsicherheitsglas.
Energiegewinne durch
Absorberflächenmaximierung.
Kupfer-Register-
und -sammelleitung
sind hart verlötet
und mittels
Laserschweißverfahren
mit der
Absorberplatte verbunden.
Der Kollektor verfügt
über 2 Anschlüsse
und wird mit einer
robotergesteuerten
Fertigungslinie produziert.
Bruttofläche: 2,34 m2
Absorberfläche: 2,14 m2
Aperturfläche: 2,23 m2
Abmessungen (HxBxT):
1170x2000x83 mm
Gewicht leer: 40 kg
Inhalt: 1,6 l
Absorberbeschichtung:
hochselektiv
Absorptionsgrad: 95 %
Emission: 5 %
Max. Betriebsdruck: 10 bar
Wärmeträgerart:
Propylenglykol-Wasser Gemisch
Absorbermaterial:
Aluminium 0,4 mm
Anschlüsse: 2
Sammelrohr:
Cu 22 x 0,8 blank
Registerrohre: Cu 8 mm
Abdeckung:
3,2 mm Solarsicherheitsglas
Solarglas: Matt-Matt, gehärtet
Transmission: 91 %
Glasdichtung:
2-Komponentenkleber,
UV- und
Hochtemperatur beständig
Kollektorkörper:
Aluminiumrahmenkollektor
mit Rückwand
Wärmedämmung Mineralwolle:
40 mm
Aufstellungswinkel:
min./max.: 20Grad/75Grad
Wind- und Schneelast:
150 km/h / 690 kg
