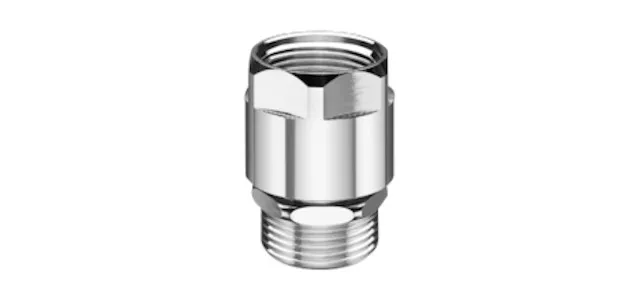

SCHELL Rohrbelüfter 3/4", chrom

Rohrbelüfter Durchflussform · Bauform C Zur Montage an Geräteanschlussarmaturen mit RV · ohne RB. Technische Daten· Max. Betriebsdruck: 10 bar· Max. Betriebstemperatur: 70 GradC· Werkstoff: Messing konform TrinkwV· Oberfläche: chrom· Anschluss: DN 20 G 3/4 AG· Abgang: DN 20 G 3/4 IG· Sicherungseinrichtung gemäß EN 1717: HB· Zertifikate: DIN·DVGW Hinweis· In Verbindung mit Geräteanschluss· Armaturen mit RV: Sicherungskombination HD (EN 1717). Montagehinweis· Nachgeschaltete Rohrleitung muss flexibel und entfernbar sein.· Rohrbelüfter muss senkrecht eingebaut werden und vollkommen zugänglich sein.· Rohrbelüfter darf nicht in überflutungsgefährdeten Räumen eingebaut werden.· Rohrbelüfter muss in belüfteter Umgebung (reine Atmosphäre) montiert und gegen Frost/hohe Temperaturen geschützt werden.· Es darf kein Absperrorgan nach dem Rohrbelüfter montiert werden.· Der Mindestabstand zu nachfolgendem Flüssigkeitsspiegel muss > 250 mm betragen.· Rohrbelüfter dürfen nicht ständigen Rückdrücken ausgesetzt werden. SCHELL Artikelnummer: 286020699 Weitere technische Eigenschaften: · Anschluss 1: Außengewinde konisch (NPT) · Arbeitslänge Anschluss 1: 9,6 · Länge Anschluss 1: 48,5 · Nenndurchmesser: 3/4 Zoll (20) · Oberflächenschutz: verchromt · Rohraußendurchmesser: 22 · Werkstoff des Gehäuses: Messing
