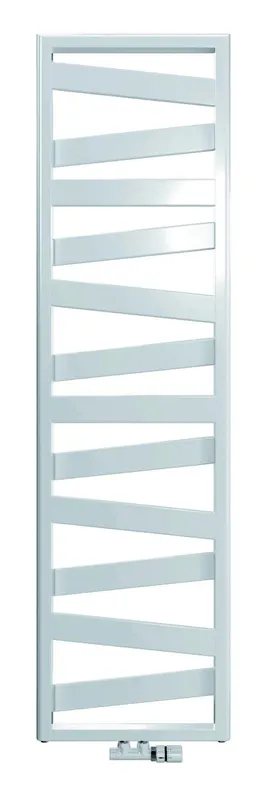

SCALIDO-Designbadheizkörper R1 wasserfü. 50mm BH 1823mm BL500 mm RAL 9016 weiß

SCALIDO-Designbadheizkörper R1
weiß RAL 9016
für den Zentralheizungsbetrieb
Einsatz als Bad- und Handtuchheizkörper
vertikal angeordnete, nach außen
abgerundete D-Profilrohre 30 x 40 mm
sowie versetzt und diagonal angeordnete
Flachrohre 70 x 8 mm, die den Badheiz-
körper wie ein Band umhüllen
die großzügigen Aussparungen in zwei
Ebenen bieten Platz für mehrere Hand-
tücher
je nach Bauhöhe ein oder zwei horizontal
ausgerichtete Flachrohre, seitlich und
oben angeordnete D-Profilrohre sowie ein
Vierkantrohr 30 x 30 mm unten bilden
einen funktionalen Rahmen
Wärmeleistung nach EN 442
mit CE-Kennzeichnung
bauseits ist der Wandbaustoff auf
ausreichende Tragfähigkeit zu prüfen
standardmäßig im Farbton weiß RAL 9016
auf Wunsch in Sonderfarben
(lt. Farbkarte)
Betriebsdruck max. 4,0 bar
Betriebstemperatur max. 110 Grad C
Pulverbeschichtung nach DIN 55900
Anschlüsse:
2 x DN 15 (1/2") an den Vertikalrohren
2 x DN 15 (1/2") Mittelanschluss
Abstand 50 mm, mittig unten
(Heizkörper-Anschlussventil nicht
im Lieferumfang enthalten)
Entlüftungsventil DN 15 (1/2")
2 x Blindstopfen DN 15 (1/2")
Montagezubehör im Farbton des Heiz-
körpers
Wandkonsolen nach VDI 6036
Anforderungsklasse 2
montagefertig im Karton verpackt
die SCALIDO-Designbadheizkörper R1
können optional mit einem ent-
sprechenden Heizstab für den Mixbetrieb
ausgestattet werden
Wärmeleistung geprüft
nach EN 442 = 723 Watt

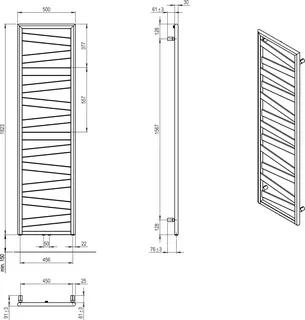

Nabenabstand: 50/456 mm
Bauhöhe: 1823 mm
Baulänge: 500 mm
Bautiefe: 30 mm
Wasserinhalt: 5,7 Liter
Nettogewicht: 15,1 kg
Farbton: weiß RAL 9016
Typ: SCR-180-050
Modell: SCALIDO R1
SCALIDO-Nr.: 62 43 898
