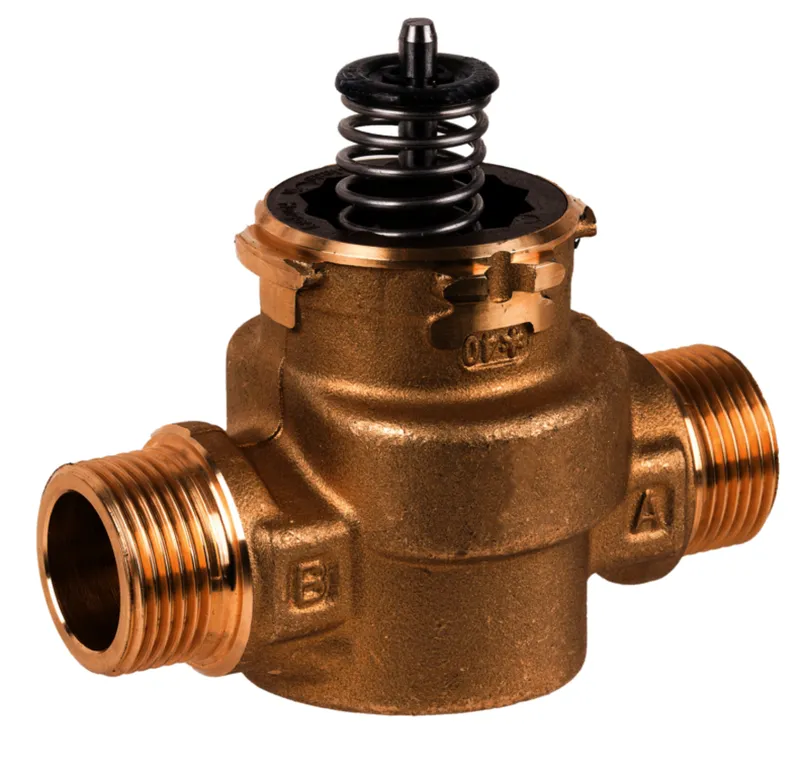

Resideo Durchgangs-Zonenventil VC mit Innengewinde DN 25

Resideo Durchgangs-Zonenventil VC

Die druckentlasteten Zonenventile mit Zweipunkt-Stellantrieb der VC-Serie werden in Wohngebäuden sowie in kleinen Industrieanwendungen eingesetzt, um den Fluss von heißem und/oder kaltem Wasser zu regeln. Sie bestehen aus einem Antrieb, einem Anschlusskabel und einem Ventil mit auswechselbarem Ventileinsatz.

Die Zweiwege-Ventile wurden für die Auf-/Zu-Zonenregelung von Anlagen in Wohngebäuden konzipiert. Die Dreiwege-Ventile werden zur Umschaltung von Volumenströmen in zentralen Heiz- und/oder Kühlapplikationen in Wohngebäuden eingesetzt und können entweder als Verteil- oder als Mischventil eingebaut werden.

Beide Versionen eignen sich für die individuelle Regelung von Heizlüftern, Heizkörpern, Raumheizgeräten oder Konvektoren. Aufgrund ihrer speziellen Bauweise arbeiten sie geräuscharm und verringern die Gefahr von Druckschlägen in der Leitung. Durch die druckentlastete Konstruktion des Ventileinsatzes sind Differenzdrücke bis zu 4 bar zulässig.

Bei den Zweiwege-Ventilen kann die Durchflussrichtung frei gewählt werden. Dreiwege-Ventile eigenen sich zur Umschaltung des Wasserstroms sowohl aus Richtung AB nach A oder B als auch aus Richtung A oder B nach AB.

Die Funktionalität des Antriebs ist abhängig vom gewählten Antriebsmodell. Es gibt Varianten für 24 V und für 230 V mit der Ansteuerung durch einen Schließerkontakt (SPST) oder einen Umschaltkontakt (SPDT). Die Antriebe sind mit einer Endlagenabschaltung ausgestattet, so dass nur beim Ändern der Position Strom verbraucht wird.

Die Stellantriebe verfügen über einen Bajonettverschluss und können ohne Werkzeug auf das Ventil aufgesetzt, bzw. vom Ventil abgenommen werden. Ohne Antrieb ist das Zweiwege-Ventil geschlossen und das Dreiwege-Ventil befindet sich in der Position AB - B offen.

Merkmale:

• Robuste Bauweise
• Betriebsdruckdifferenz bis zu 4 bar
• Ansteuerung durch einen Schließerkontakt oder einen Umschaltkontakt
• Sehr geringer Energieverbrauch des Antriebs
• Wartungsfreundliche Konstruktion durch einfachen Austausch des Ventileinsatzes
• Hohe Durchflusskapazität

Medium: Wasser, mit max. 50 % Glykol nach VDI 2035

Temperatur: 1 - 95 GradC, kurzzeitig bis 120 Grad C

Nennweite: DN 25

Mediumtemperatur: 1 GradC - 95 GradC

Nenndruck: PN 20

Serie: VC

max. Schließdruck: 400 kPa

Werkstoff des Gehäuses: Rotguss

Kvs-Wert: 6

Rohranschluss: Innengewinde

Fabrikat: Resideo

Typ: Honeywell Home Verwendungshinweis: Derzeit kein Verwendungshinweis vorhanden.
