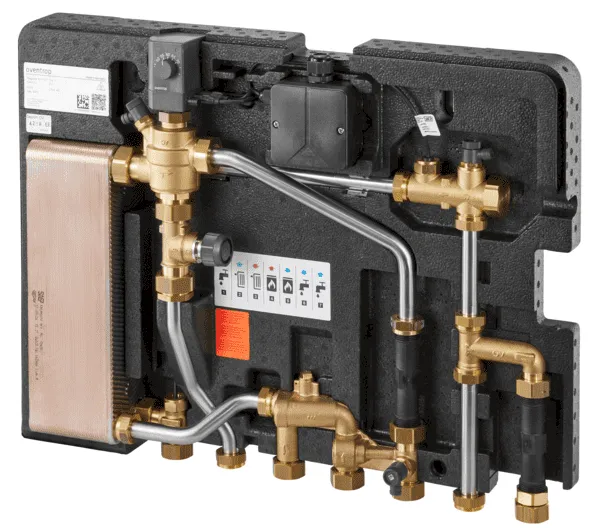

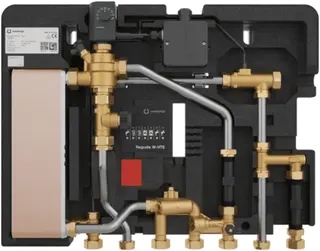

OVENTROP-Wohnungsstation "Regudis W-HTE" kupfergelötet, 18 l/min.

Wohnungsstation Regudis W·HTE mit werksseitig vormontierter elektronischer Regelung und kupfergelötetem Edelstahl·Plattenwärmeübertrager ermöglicht die hygienische Versorgung einer Wohnung mit heißem und kaltem Trinkwasser sowie Heizungswasser. Montiert auf einer wärmeisolierten Unterschale · für Unterputz· oder Aufputzwandmontage. Rohre aus Edelstahl 1.4404 · Armaturen aus Messing.Eine optionale Wärmedämmung reduziert die Wärmeabgabe · und verhindert durch eine getrennte Anordnung der warmführenden von den kaltführenden Leitungen eine Erwärmung des Kaltwassers. In der Dämmoberschale integrierte steckbare Elemente ermöglichen Aussparungen für Wasserzähler · Wärmezähler · sowie den Wärmeübertrager · um eine schnelle Auskühlung des Wärmeübertragers nach eines Zapfvorgangs zu gewährleisten. Mit der optionalen Wärmedämmung wird die Einbautiefe von 110 mm nicht überschritten. Alle mediumberührten Teile auf der Trinkwasserseite sind aus Messing · Edelstahl 1.4401 und 1.4404 und trinkwasserzugelassenen Kunststoffen. Die Station erlaubt mit einer asymmetrischen Anordnung der Edelstahlplatten des Wärmeübertragers · sowie einer druckverlustoptimierten Bauweise der Station einen besonders effizienten Betrieb und ermöglicht Warmwasser·Volumenströme von 15·25 l/min (Leistungsbereich 2) bei Temperaturüberhöhungen von 0·15 K (gem. SPF Prüfprozedur). Somit lassen sich Schüttleistungen und Temperaturüberhöhungen individuell an die vorliegenden Anlagenparameter anpassen. Durch die geringen Temperaturerhöhungen ist die Station besonders geeignet für den Betrieb in Niedertemperatursystemen. Die adaptive elektronische Regelung passt sich selbstständig den Betriebsbedingungen im Gesamtsystem an. Die eingestellte Trinkwassertemperatur wird unabhängig von Systemtemperaturen · Druckverlustverhältnissen und benötigten Zapfmengen konstant geregelt.Durch eine bedarfsgeregelte Vorrangschaltung des multifunktionalen Regelventils · wird eine intelligente Energieverteilung zur Trinkwassererwärmung sowie zur Wärmeversorgung einer Wohneinheit gewährleistet. Im Heizbetrieb sorgt die integrierte Differenzdruckregelung des Regelventils für eine effiziente Wärmeverteilung der Stationen untereinander. Ein hydraulischer Abgleich im Rohrnetz zur Station ist somit überflüssig. Im Falle eines Stromausfalls wird ein Failsafe·Mode aktiviert. Im Failsafe·Mode schließt der Stellantrieb das Regelventil · um eine unkontrollierte Trinkwassererwärmung zu verhindern. Über eine Status·LED wird der aktuelle Betriebszustand der Station angezeigt. Die Regudis W·HTE Basisstation kann zeitsparend durch ein modular aufgebautes Montage·Konzept Plug and Play individuell um folgende Funktionen erweitert werden: gemischter Heizkreis (Vorlauftemperaturregelmodul) gleichzeitige Versorgung von einem direktem und einem gemischtem Heizkreis (Heizkreisanschlussstück) Trinkwasserzirkulation (Trinkwasserzirkulationsmodul) elektrische Nachheizung des Trinkwassers (Durchlauferhitzermodul) Systemtrennung des wohnungsseitigen Heizkreises vom gebäudeseitigen Heizkreis (Duo Heizkreistrennmodul) Die Wohnungsstation Regudis W·HTE besteht aus folgenden Komponenten: Anschlussbox für Stromversorgung · Spannungsversorgung 230 V AC · Nennstrom 50 mA · Ausgangsspannung 5 V DC · Nennausgangsstrom 1200 mA · Schutzart IP 65 · Schutzklasse II · Überspannungskategorie III, Weitere technische Eigenschaften: · Mit Wärmezähler: Nein · Mit Adapter für Wärmezähler: Ja · Nenninnendurchmesser Heizung: 3/4 Zoll (20) · Nenninnendurchmesser Warmwasseranschluss: 3/4 Zoll (20) · Nenninnendurchmesser kaltes Trinkwasser: 3/4 Zoll (20) · Nenninnendurchmesser Rücklauf: 3/4 Zoll (20) · Anschluss Heizungs-Vor-/Rücklauf: Innengewinde · Max. Arbeitsdruck: 10 · Zapfleistung bei 60 °C, Dauerbetrieb: 18 · Einstellbereich Temperatur heißes Leitungswasser: 40°C · Nenninnendurchmesser Zufuhr: 3/4 Zoll (20) · Anschluss Rücklauf: Innengewinde · Wechselschalter mit doppelter Trennung: Nein · Mit Passstück für Wärmezähler: ja · Nenndurchmesser Kaltwasseranschluss: 3/4 Zoll (20)
