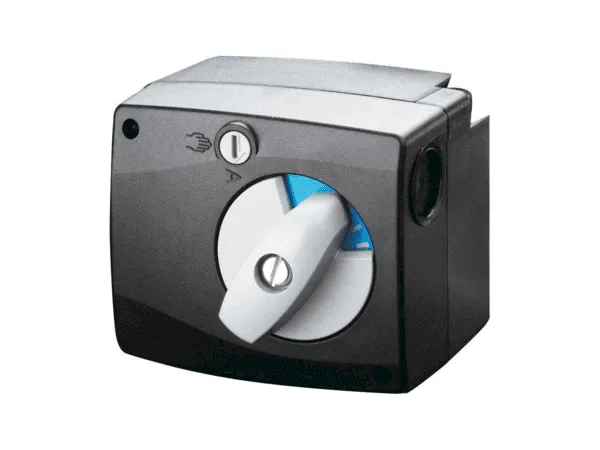

OVENTROP-Stellmotor 24 V (0-10V) für "Regumat S/M3" DN40,DN50

Der Stellmotor NR24·533 wird zum motorischen Antrieb von Drei· und Vierwegemischern verwendet. Die Stellmotoren können durch alle handelsüblichen Regelsysteme mit 0·10 V·Ausgang angesteuert werden. Dabei steigt die Vorlauftemperatur bei rechtsdrehendem Stellmotor · bis zum Erreichen des Motorendanschlages · an (Vorlauf geöffnet · Bypass geschlossen). Die Vorlauftemperatur fällt bei linksdrehender Verfahrrichtung · bis zum Erreichen des entgegengesetzten Endanschlages · ab (Vorlauf geschlossen · Bypass geöffnet). Der Drehwinkel ist auf 90 begrenzt. Bei Erreichen der Endanschläge wird der Stellmotor elektrisch abgeschaltet und ist stromlos. Bei Störungen des Regelsystems kann der Antrieb durch einen zusätzlichen Drehknopf auf Handbetrieb umgestellt werden. Technische Daten: Betriebsspannung: 24 V 50 HzAufnahmeleistung: 2,5 WDrehmoment: 10 NmLaufzeit: 140 sUmgebungstemperatur: 0 C bis +50 CAnschlusskabellänge: 2,2 m Weitere technische Eigenschaften: · Anschluss an Ventil: markengebunden · Breite: 80 · Drehmoment: 5 · Endkontakte: 2 · Geeignet für Handbedienung: ja · Geeignet für Ventile: ja · Höhe: 70 · Länge des Anschlusskabels: 2.2 · Laufzeit: 140 · Mit mechanischem Standanzeiger: ja · Netzspannung: 230 V AC · Schutzart (IP): IP40 · Steuersignal: 0 - 10 V · Tiefe: 93 · Übertragung: mit Zahnrädern · Umgebungstemperatur: 0/50 · Werkstoff des Gehäuses: Kunststoff · Zustandsmeldung: ohne · Max. Drehwinkel: 50
