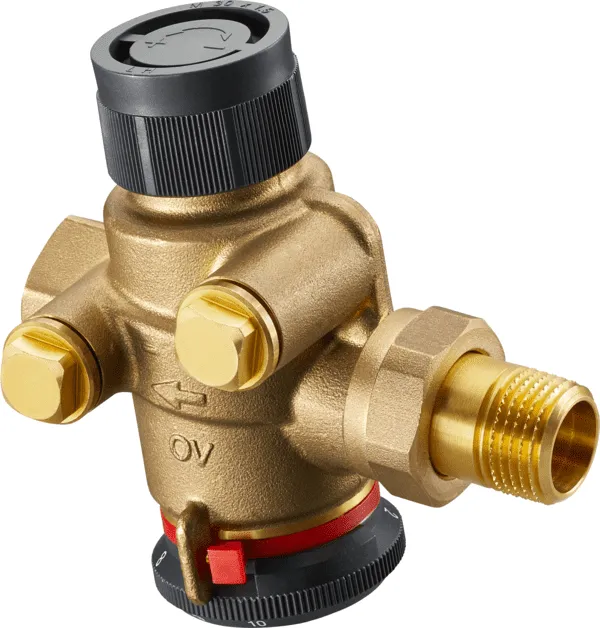

OVENTROP-Regulierventil "Cocon QTZ" ohne Messventile, DN20, AG/IG, 250-1800 l/h

Druckunabhängiges Regelventil für den dynamischen hydraulischen Abgleich von Wärmetauschern, zum Beispiel Gebläsekonvektoren oder Kühldecken und Verteilleitungen in Heizungs- und Kühlanlagen mit geschlossenen Kreisläufen. Die Ventilkombination besteht aus einem automatisch arbeitenden Mengenregler und einem Regelventil und kann mit einem Stellantrieb oder einem Handregulierkopf ausgestattet werden.Ventil in Zweiwegeausführung, mit gesicherter, plombierbarer, stufenloser Durchflussbegrenzung.

Direkte Einstellung in Liter je Stunde. Ablesbarkeit des Einstellwertes unabhängig von der Handradstellung von außen möglich, auch bei montiertem Stellantrieb. Ventile mit Blindstopfen können mit Classic Messventilen nachgerüstet werden. Innengewinde DN 15 und DN 20 eignen sich für die Montage von Kupferrohr mit Klemmringverschraubungen.

Wartungsfreie Spindelabdichtung.Nennweite: DN 20Anschlussgröße: Verschraubung R 3/4 auf Innengewinde Rp 3/4Regelbereich: 250 bis 1.800 Liter je StundeFunktionen- Druckunabhängige Regelung- Voreinstellen mit l/h Skala- AbsperrenTechnische Daten- Betriebstemperatur: -10 bis 120 C- Druckstufe: PN25- Differenzdruck: max. 600 kPa- Sitzdichtheit bei Absperrung mit Handrad: DIN EN 12266-1 / ISO 5208-1Anschluss Antrieb- Anschluss: M30 x 1,5- Hub: 4 mm- Schließmaß: 11,8 mm- Obere Hubstellung: >=15,8 mm- Untere Hubstellung: <=11,3 mm- Schließkraft: 90 bis 150 N- Leckrate mit zulässigem Stellantrieb: DIN EN 1349 / IEC 60534, Klasse IVMaterial- Gehäuse: Messing EZB, unbehandelt- O-Ring Dichtungen und Membrane: EPDM- Spindel: Edelstahl- Handrad und Bauschutzkappe: Kunststoff besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
