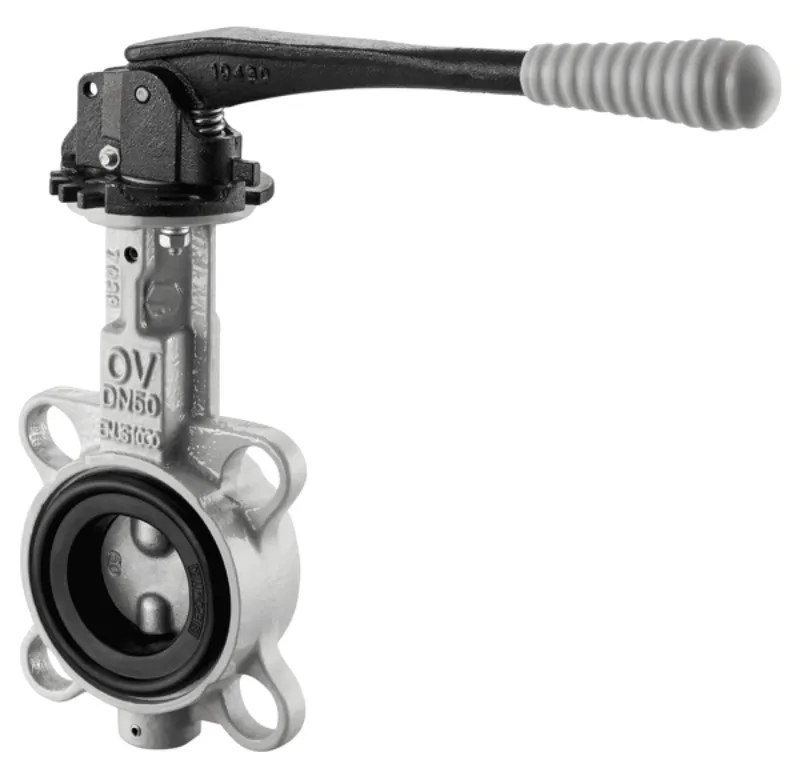

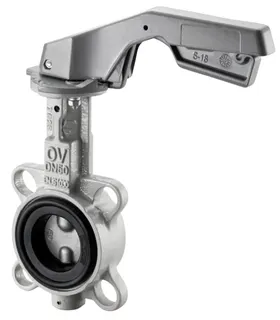

OVENTROP-Absperrklappe Zwischenbau mit Hebel, PN16, EPDM Dichtung, DN80

Absperrklappen ZwischenbauausführungGehäuse: EN·GJS·400·15 (GGG·40) Sphäroguss Spindel: AISI420 (X20Cr13) Edelstahl Scheibe: AISI316 (CF8M) EdelstahlZwischenbauausführung mit HebelAbsperrklappen in Zwischenbauausführung für den Einbau zwischen zwei nach DIN EN 1092·2 (PN 6 · PN 10 bzw. PN 16) ausgeführten Flanschen.Verlängerter Ansatz für Isolierung.Max. Betriebsdruck ps : 16 bar (PN 16) Betriebstemperatur ts : ·20 C bis +120 C Weitere technische Eigenschaften: · Baulänge: 46 · Bedienung: Hebel · Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) · Druckstufe Artikel: PN 16 · Druckstufe Flansch: PN 16 · Fütterung Gehäuse: nicht austauschbar · Klappenentwurf: zentrisch · Länge Bedienungselement: 200 · Material Klappenblatt: rostfreier Stahl · Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) · Material Spindel: rostfreier Stahl · Nenndurchmesser: DN 80 · Oberflächenschutz: beschichtet · Rohraußendurchmesser alle Anschlüsse: 128 · Ventilwinkel: 90 · Werkstoffgüte: Gusseisen EN-GJS-400-15 (GGG 40) · Werkstoffgüte Spindel: sonstige · Winkel der Spindel: 90 · Max. Druckunterschied als Endventil: 0 · Max. Druckunterschied bei 20 °C: 16
