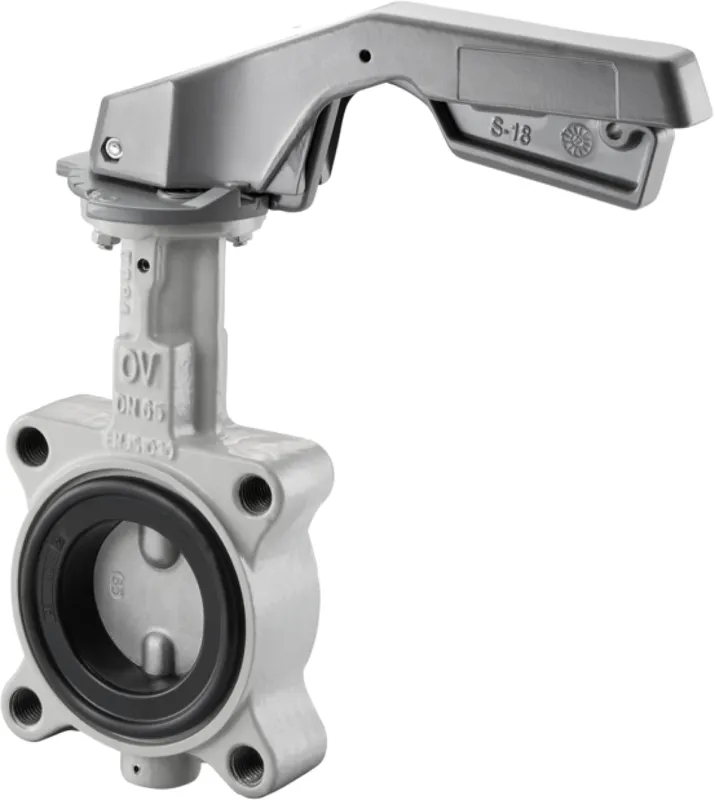

OVENTROP-Absperrklappe Mittelflansch mit Hebel, PN16, EPDM Dichtung, DN150

Absperrklappen MittelflanschausführungGehäuse: EN·GJS·400·15 (GGG·40) Sphäroguss Spindel: AISI420 (X20Cr13) Edelstahl Scheibe: AISI316 (CF8M) EdelstahlMittelflanschausführung mit HebelAbsperrklappen in Mittelflanschausführung (DN 50 bis DN 600) für den Einbau zwischen zwei nach DIN EN 1092·2 (PN 10 bzw. PN 16 bei DN 50 bis DN 150 · DN 200 bis DN 600 nur für PN 16) ausgeführten Flanschen.Verlängerter Ansatz für Isolierung.Max. Betriebsdruck ps : 16 bar (PN 16) Betriebstemperatur ts : ·20 C bis +120 C Weitere technische Eigenschaften: · Baulänge: 56 · Bedienhöhe: 76 · Bedienung: Hebel · Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) · Druckstufe Artikel: PN 16 · Druckstufe Flansch: PN 16 · Fütterung Gehäuse: nicht austauschbar · Klappenentwurf: zentrisch · Länge Bedienungselement: 275 · Material Klappenblatt: rostfreier Stahl · Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) · Material Spindel: rostfreier Stahl · Nenndurchmesser: DN 150 · Oberflächenschutz: beschichtet · Rohraußendurchmesser alle Anschlüsse: 255 · Ventilwinkel: 90 · Werkstoffgüte: Gusseisen EN-GJS-400-15 (GGG 40) · Werkstoffgüte Spindel: sonstige · Winkel der Spindel: 90 · Max. Druckunterschied als Endventil: 0 · Max. Druckunterschied bei 20 °C: 16
