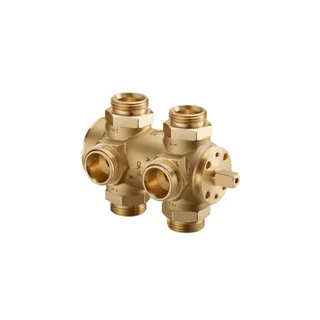

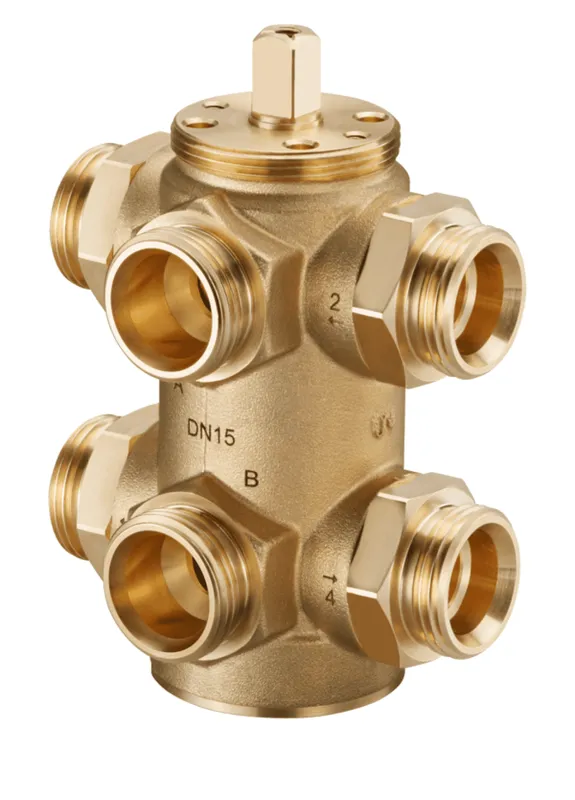

OVENTROP-6-Wege-Kugelhahn DN20, PN16, AG

Sechswegekugelhahn für kombinierte Heiz· und Kühlanlagen. Zum Umschalten zwischen Heiz· und Kühlbetrieb in 4·Leiter Systemen · zum Beispiel Heiz· / Kühldecken oder Gebläsekonvektoren (Fan Coil Units).Der Sechswegekugelhahn besteht aus zwei 3·Wege·Kugelhähnen · die in einem Gehäuse und über eine gemeinsame Drehachse miteinander verbunden sind. Er übernimmt die Aufgabe von vier Durchgangsventilen. Dadurch wird Material· und Installationsaufwand wesentlich reduziert.Im Drehwinkel zwischen Heiz· und Kühlstellung liegt eine Schließzone um eine vollständige Trennung des Heiz· und Kühlkreislaufs zu gewährleisten. Durch Markierungen am Spindelende ist die Stellung auch bei abgenommenen Antrieb sichtbar.Befestigung: M5 Gewindebohrung an der Unterseite der ArmaturNennweite: DN20Anschlussgröße: Außengewinde G1 mit Innenkonus in Anlehnung an EN 16313 · Achsabstand 50 mmTechn. Daten· Betriebstemperatur: 0...90 C· Druckstufe: PN16· Differenzdruck: max. 2 bar· Durchflusskennlinie: linearKvs·Werte:· Heizbetrieb: 3,2· Kühlbetrieb: 3,2Reduzierte Kvs·Werte mit Kvs·Blenden · Art.·Nr. 1132020 (Zubehör)· Heizbetrieb: wahlweise 2,5 / 1,6 / 1,0 / 0,63 / 0,4 oder 0,25· Kühlbetrieb: wahlweise 2,5 / 1,6 / 1,0 / 0,63 / 0,4 oder 0,25Kvs·Blenden können nur lagerichtig eingebaut werden und gewährleisten so eine quasi lineare KennlinieAntrieb und AnsteuerungZur Verwendung mit Oventrop Aktor R ST L Drehantrieb · Art.·Nr. 1132030 (Zubehör)· Anschluss: M40 x 1.5Ansteuerung über 0...10 V Stellsignal· Kühlbetrieb: 0...4 V· Schließzone: 4...6 V· Heizbetrieb: 6...10 VAnsteuerung über 2·Punkt Stellsignal· Kühlbetrieb: 0 V· Heizbetrieb: 10 V oder 24 VMaterial· Gehäuse: EZB Messing · roh· Kugel: Rotguss · glatt gedreht· Spindel: Rotguss· Spindelabdichtung: EPDM O·Ring· Kugelsitz: PTFE / EPDM Abdichtung Weitere technische Eigenschaften: · Anschlüsse: Außengewinde · Anzahl der Befestigungslöcher: 1 · Höhe Achse: 98,5 · Kennlinien-Charakteristik: linear · Kvs-Wert 1: 3,2 · Kvs-Wert 2: 3,2 · Oberflächenschutz: unbehandelt · Totzone (alle Ports geschlossen): 36/54 · Umschaltventil: ja · Max. Differenzdruck in geöffneter Stellung: 2
