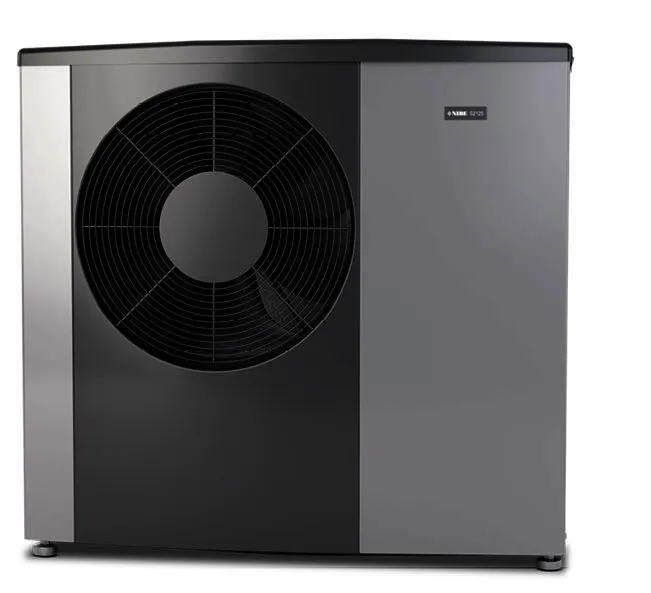

NIBE Luft/Wasser Wärmepumpenpaket 2455 S2125-16 + DZDOKC200NTRHP + Zubehör

Systemlösung für erhöhten Brauchwasserbedarf und Kühlung bis 18C.

Systempaket bestehend aus:
NIBE S2125-16 (064215)
NIBE SMO S40 (067654)
NIBE CPD 11-25/75 (067320)
NIBE VST20-1 (VST20-1)
NIBE ELK 9 (069226)
NIBE EMK 500 (067178)
DZDOKC200NTRHP

Technische Daten S2125-16:

SCOP: 5,33 gem. EN 14825 bei Pdesign 11,0 kW (35 C). Heizleistung / COP

• Verdichterbetrieb: 7/35: 5,10 kW / 5,55, 2/35: 6,58 kW / 4,66, -7/35: 10,31 kW / 2,77, Kühlleistung / EER
• Verdichterbetrieb: 35/18: 13,62 kW / 3,93, Werte gem. EN14511. Min./Max. Lufttemperatur
• Heizbetrieb: -25/40C, Min./Max. Lufttemperatur
• Kühlbetrieb: 15/45C, Max. Vorlauftemp. nur
• Verdichter: 75C, Schallleistungspegel gem. EN12102 bei 7/45 (nominell): 55 LwA
• Schutzklasse: IP 24
• Verdichter: Twin Rotary
• Kältemittel: R 290, 1,15 kg
• Enteisungssystem: Prozessumkehr, Anschluss
• Heizkreis: DN 25, Außengewinde G1
• Maße (H/B/T): 1180/1278/831 mm (inkl. Gasabscheider Rückseite)
• Gewicht: 215 kg
• Spannungsversorgung: 3 x 400V.

ErP Produktlabel Effizienzklasse Heizung (35 Gr.)/ P Design 11,0 kW: A+++
ErP Produktlabel Effizienzklasse Heizung (55 Gr.)/ P Design 11,0 kW: A+++
ErP Verbundlabel Heizung mit NIBE Regelgerät bei 35 C: A+++, bei 55 C: A+++

Technische Daten DZDOKC200NTRHP::
Speichervolumen: 208l
Korrosionsschutz Spiral-Wärmetauscher: außen emailliert
Bereitschaftswärmeverlust: 82 W
Tauscherfläche Spiral-Wärmetauscher: 2,0m2
Schüttleistung bei 40C und 53C Puffertemperatur: 300l
Max. Betriebstemperatur: 80C
Max. Betriebsdruck: 10 bar
Ladkreisanschlüsse Spiral-WT (VL, RL) 1 Zoll
Anschluss für Kaltwasser, Brauchwasser: 3/4 Zoll
Anschluss BW-Zirkulation: 3/4 Zoll
Gerätehöhe: 1.355 mm
Gerätedurchmesser: 584 mm
Max. Betriebstemperatur: 80 C
Leergewicht 102 kg

ErP Energieeffizienzklasse: C

SMO S40

NIBE SMO S40 ist ein Regelgerät der neuen NIBE S-Serie, das für unterschiedliche Regelungsaufgaben in Kombination mit NIBE Luft/Wasser-Wärmepumpen konzipiert wurde.

Mit diesem Regelgerät können sehr viele Anwendungsmöglichkeiten abgedeckt werden, z.B. unterstützt es den Heizbetrieb mit bis zu acht Heizkreisen genauso wie die Einbindung eines externen Wärmeerzeugers oder einer thermischen Solaranlage. Selbstverständlich sind auch Kühlbetrieb sowie die Einbindung eines Pools möglich.

Bis zu acht Luft/Wasser-Wärmepumpen können in einer Kaskade zusammengefasst werden. Umfangreiche Zeitprogramme und die integrierte NIBE myUplink-Funktion runden das Einsatzspektrum ab.

CPD11-25/75:
Ladekreispumpe für F2120-16/20 / 2040-16.

VST 20-1:
Motorgetriebenes Wechselventil 1 1/4 IG. Maximale Ladeleistung 40 kW.

ELK 9:
Heizleistung 9 kW, die Leistung kann in den Stufen 3-6-9 kW gewählt werden. Reservebetrieb verwendet werden. Abmessungen H/B/T 604/244/111 mm, Gewicht 10,5 kg.

EMK 500:
Der Wärmemengenzähler misst Durchfluss und Temperaturdifferenz im Ladekreis. Der Messwert wird auf dem Display der SMO ausgegeben.
