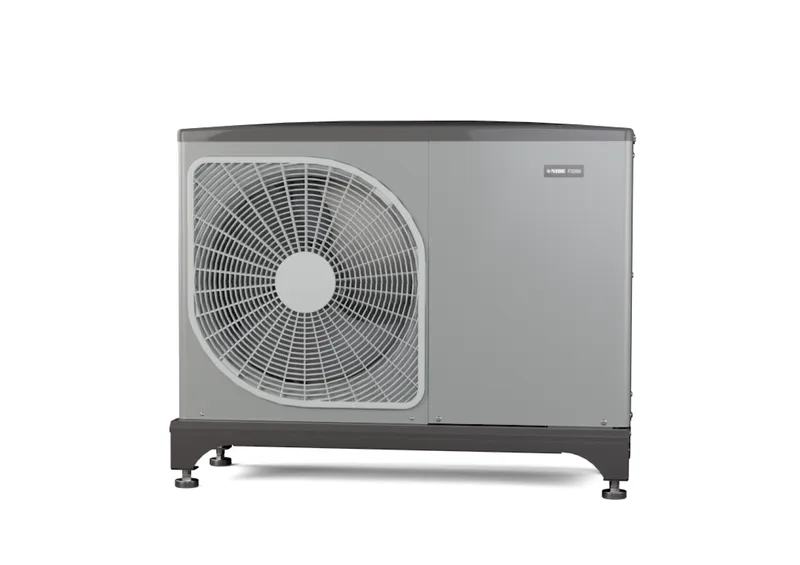

NIBE Luft/Wasser Wärmepumpenpaket 2383 F2050-10 + VVM 500 + EMK 300

NIBE Luft/Wasser-Wärmepumpen mit
Inneneinheit VVM 500 - Kühlung bis 18 C
Heizung und Brauchwarmwasserbereitung in
einem kompakten System. Die
Inneneinheiten sind für den kombinierten
Betrieb mit den Luft/Wasser-Wärmepumpen
NIBE F2050 konzipiert und bilden eine
kompakte Systemeinheit bei geringem
Montageaufwand. Weiterhin kann mit
diesem System eine Zwei-Rohr-Kühlung bei
einer Minimaltemperatur von 18 C
realisiert werden Heizung und Kühlung
über ein Verteilsystem).
Technische Daten F2050-10:
Max. Heizleistung Verdichterbetrieb:
(7/35): 4,00 kW
(2/35): 5,11 kW
(-7/35): 7,18 kW
Max. Kühlleistung Verdichterbetrieb:
(35/18): 10,79 kW
COP Heizbetrieb
(7/35 = 4,00 kW): 5,33
(2/35 = 3,46 kW): 4,17
(-7/35 = 7,18 kW): 2,45
EER Kühlbetrieb
(35/18 = 10,79 kW): 3,60
Werte gem. EN14511.
Betriebsbereich bei Beheizung mit
Verdichter (Außenlufttemp.): -20 bis
+43C
Betriebsbereich bei Kühlung mit
Verdichter (Außenlufttemp.): +15 bis
+43C
Max. Vorlauftemp. nur Verdichter (ges.
Arbeitsbereich): 58C
Schallleistungspegel nach ErP:53 dB(A)
Schutzklasse: IP 24
Verdichter: Twin Rotary
Kältemittel: R 32, Kältemittelmenge:
1,84 kg
Enteisungssystem: Prozessumkehr
Anschluss Heizkreis: DN 25 (Außengewinde
G1 )
Austrittstemperatur Ladekreis max.: 58 C
Max. Volumenstrom Ladestrang: 0,38 l/s
Maße (H/B/T): 895/1035/422 mm
Gewicht: 83 kg
ErP Produklabel Effizienzklasse Heizung
(35 Gr.)/ P Design (kW): A++/6
ErP Produklabel Effizienzklasse Heizung
(55 Gr.)/ P Design (kW): A++/6
VVM 500
Max. mögliche Heizleistung der
Inneneinheit über
Heizungswasser-Volumenstrom: 21 kW
Max. mögliche Ladeleistung eines ext.
Wärmeerzeugers auf die Inneneinheit: 25
kW
Speichervolumen: 500 l
Warmwasserbereitung im
Durchflussverfahren
Brauchwasserkapazität bei 16 l / min mit
F2040, BW Speichertemp. 55 C: 260 l
Betriebsspannung: 400 Volt, Phasen: 3 Ph
+ N
ELT- Heizpatrone: 3 x 3 kW
Leistung Ladekreis- Umwälzpumpe: 10 -
110 W
Leistung Heizkreis- Umwälzpumpe: 10 -
110 W
Schutzklasse: IP 21
Gerätehöhe ohne Stellfuß (25-50 mm):
1900 mm
Gerätebreite: 763 mm
Gerätetiefe: 900 mm
Leergewicht : 240 kg
EMK 300
Der Wärmemengenzähler misst Durchfluss
und Temperaturdifferenz im Ladekreis.
Der Messwert wird auf dem Display der
VVM-Inneneinheit oder dem Regelgerät SMO
ausgegeben.
