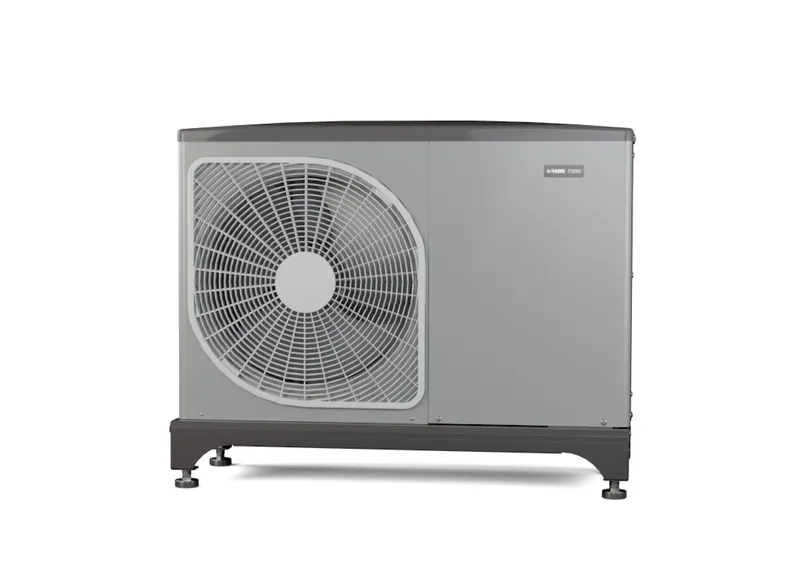

NIBE Luft-Wasser Wärmepumpenpaket 2380 F2050-10 + VVM S320

NIBE Luft/Wasser-Wärmepumpen mit
Inneneinheit VVM S320 - Kühlung bis 18
C
Heizung und Brauchwarmwasser-Bereitung
in einem äußerst kompakten System. Die
Inneneinheiten sind für den kombinierten
Betrieb mit den Luft/Wasser-Wärmepumpen
NIBE NIBE F2050 in angegebener
Leistungsgröße konzipiert und bilden
eine kompakte Systemeinheit bei sehr
geringem Montageaufwand. Weiterhin kann
mit diesem System eine Zwei-Rohr-Kühlung
bei einer Minimaltemperatur von 18 C
realisiert werden (Heizung und Kühlung
über ein Verteilsystem). Eine Vier-
Rohr-Kühlung mit einer Minimaltemperatur
von 7 C ist in Verbindung mit weiterem
Zubehör möglich.
Technische Daten F2050-10:
Max. Heizleistung Verdichterbetrieb:
(7/35): 4,00 kW
(2/35): 5,11 kW
(-7/35): 7,18 kW
Max. Kühlleistung Verdichterbetrieb:
(35/18): 10,79 kW
COP Heizbetrieb
(7/35 = 4,00 kW): 5,33
(2/35 = 3,46 kW): 4,17
(-7/35 = 7,18 kW): 2,45
EER Kühlbetrieb
(35/18 = 10,79 kW): 3,60
Werte gem. EN14511.
Betriebsbereich bei Beheizung mit
Verdichter (Außenlufttemp.): -20 bis
+43C
Betriebsbereich bei Kühlung mit
Verdichter (Außenlufttemp.): +15 bis
+43C
Max. Vorlauftemp. nur Verdichter (ges.
Arbeitsbereich): 58C
Schallleistungspegel nach ErP:53 dB(A)
Schutzklasse: IP 24
Verdichter: Twin Rotary
Kältemittel: R 32, Kältemittelmenge:
1,84 kg
Enteisungssystem: Prozessumkehr
Anschluss Heizkreis: DN 25 (Außengewinde
G1 )
Austrittstemperatur Ladekreis max.: 58 C
Max. Volumenstrom Ladestrang: 0,38 l/s
Maße (H/B/T): 895/1035/422 mm
Gewicht: 83 kg
ErP Produklabel Effizienzklasse Heizung
(35 Gr.)/ P Design (kW): A++/6
ErP Produklabel Effizienzklasse Heizung
(55 Gr.)/ P Design (kW): A++/6
Technische Daten VVM S 320:
Max. mögliche Heizleistung der
Inneneinheit über
Heizungswasser-Volumenstrom: 11 kW
Brauchwasserspeicher emailliert: 180 l
Brauchwasserkapazität bei 16l / min: 250
l
Pufferspeicher Heizung: 26 l
Betriebsspannung: 400 Volt,
Phasen: 3 Ph + N
ELT- Heizpatrone: 9 kW
Leistung Heiz - Ladekreis- Umwälzpumpe:
2-75 W
Leistung Zusatz - Umwälzpumpe: 2-45W
Schutzklasse: IPX1B
Gerätehöhe ohne Stellfuß (25-50 mm):
1800 mm
Maße (H/B/T): 1800/600/610 mm
Gewicht: 163 kg
ErP Verbundlabel Effizienzklasse
Warmwasserbereitung / Zapfprofil : A/XL
