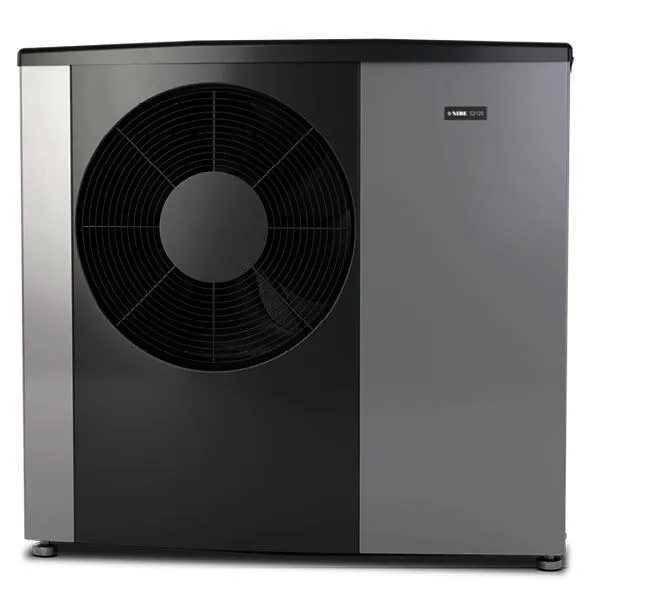

NIBE Luft/Wasser Wärmepumpenpaket 2322 S2125-12 + DD-WH 3040 + UKV + Zubehör

Systempaket bestehend aus:
NIBE S2125-12 (064218)
NIBE SMO S40 (067654)
NIBE UKV 100 (088207)
NIBE CPD 11-25/65 (067321)
NIBE VST 11 (089152)
NIBE HKG25B (HKG25C)
NIBE ELK 9 (069252)
NIBE EMK 300 (067314)
NIBE DD-WH 3040 (081012)
Aufstellungshinweis S2125:
Aufgrund des verwendeten Kältemittels
der S2125 muss bei der Aufstellung zu
allen Gebäudeöffnungen (z.B. Fenster,
Türen, Kellerschächte, Lüftungsöffnungen
usw.) und der Gebäudegrenze ein Abstand
von min. 1 m eingehalten werden.
S2125-12:
SCOP: 5,0 gem. EN 14825 bei Pdesign 6,8
kW (35 C).
Heizleistung / COP Verdichterbetrieb:
7/35: 3,67 kW / 5,21
2/35: 3,67 kW / 4,33
Kühlleistung / EER Verdichterbetrieb:
35/18: 8,68 kW / 3,34
Werte gem. EN14511.
Min./Max. Lufttemperatur Heizbetrieb:
-25/38C
Min./Max. Lufttemperatur Kühlbetrieb:
15/43C
Max. Vorlauftemp. nur Verdichter: 75C
Schallleistungspegel gem.
EN12102 bei 7/45 (nominell): 49 LwA
Schutzklasse: IP 24
Verdichter: Twin Rotary
Kältemittel: R 290, 0,8 kg
Enteisungssystem: Prozessumkehr
Anschluss Heizkreis: DN 32, Außengewinde
G1 1/4
Maße (H/B/T): 1080/1128/841 mm (inkl.
Gasabscheider Rückseite)
Gewicht: 163 kg
Spannungsversorgung: 1 x 230V
ErP Produktlabel Effizienzklasse Heizung
(35 Gr.)/ P Design 6,8 kW: A+++
ErP Produktlabel Effizienzklasse Heizung
(55 Gr.)/ P Design 7,6 kW: A++
ErP Verbundlabel Heizung mit NIBE
Regelgerät bei 35 C: A+++, bei 55 C:
A+++
SMO S40
NIBE SMO S40 ist ein Regelgerät der
neuen NIBE S-Serie, das für
unterschiedliche Regelungsaufgaben in
Kombination mit NIBE
Luft/Wasser-Wärmepumpen konzipiert
wurde.
UKV 100:
Technische Daten: Speichervolumen: 100
Liter, Höhe: 1.010 mm, Durchmesser: 450
mm, Max- Betriebsdruck: 6 bar, Max.
Wassertemperatur: 95 C, Min.
Wassertemperatur: 2C, Leergewicht : 31
kg.
CPD11-25/65:
Ladekreispumpe für F2120-8/-12 /
2040-8/12.
VST 11:
Motorgetriebenes Wechselventil DN 28 mm
im ON/ OFF- Betrieb. Maximale
Ladeleistung 15 kW.
HKG25C:
Heizkreisgruppe mit Umwälzpumpe EEK A.
EPP Wärmedämmschale. Anschluss: 1 IG.
Maße: H / B / T: 308 / 250 / 215 mm.
ELK 9:
Heizleistung 9 kW, die Leistung kann in
den Stufen 3-6-9 kW gewählt werden.
Reservebetrieb verwendet werden.
Abmessungen H/B/T 604/244/111 mm,
Gewicht 10,5 kg.
EMK 300:
Der Wärmemengenzähler misst Durchfluss
und Temperaturdifferenz im Ladekreis.
Der Messwert wird auf dem Display der
SMO ausgegeben.
DD-WH 3040-1F:
Speichervolumen: 356 l,
Brauchwasserspeicher Korrosionsschutz:
Emaille, Gerätehöhe: 1.631 mm,
Gerätedurchmesser: 700 mm, Max.
Betriebstemperatur: 90 C, Max.
Betriebsdruck: 10 bar, Leergewicht 172
kg.
ErP Energieeffizienzklasse: C
